Peripheriegeräte
Millimeterwellen-Signalquellenmodule
Konfigurieren des externen Signalquellenmoduls
VORSICHT Zum Schutz des Signalgenerators vor Beschädigung sollten Sie den Signalgenerator ausschal-
ten, bevor Sie das Schnittstellenkabel des Signalquellenmoduls an den rückwärtigen Anschluss,
SOURCE MODULE INTERFACE, des Signalgenerators anschließen.
1. Schalten Sie den Signalgenerator aus.
2. Verkabeln Sie die Geräte wie abgebildet.
• E8257D PSG ohne Option 1EA, siehe
• E8257D PSG mit Option 1EA oder E8267D PSG, siehe
Abbildung 5-1
98

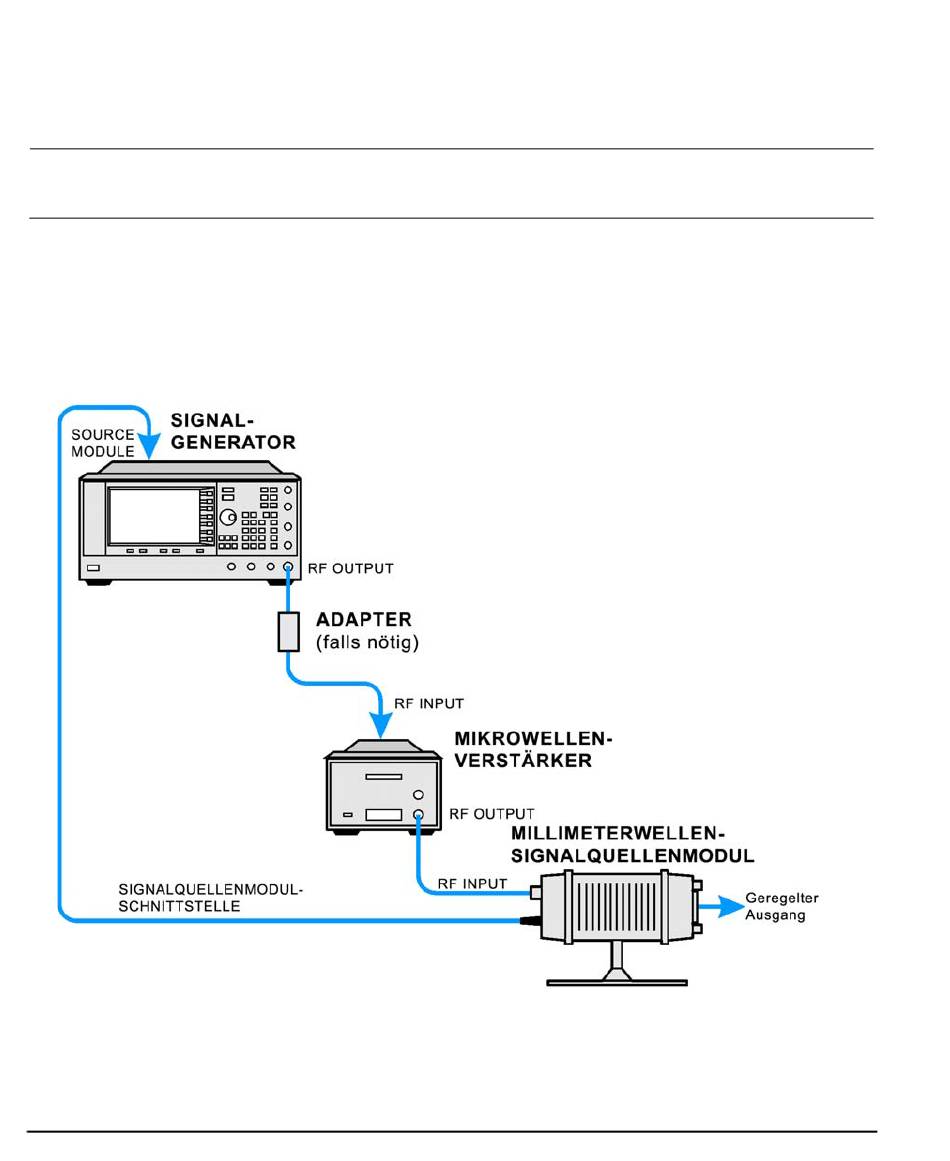

Abbildung
Verkabelung des E8257D PSG ohne Option 1EA
5-1.
Abbildung
5-2.
Kapitel 5
