CNC PROFI D4 4-ACHSIG

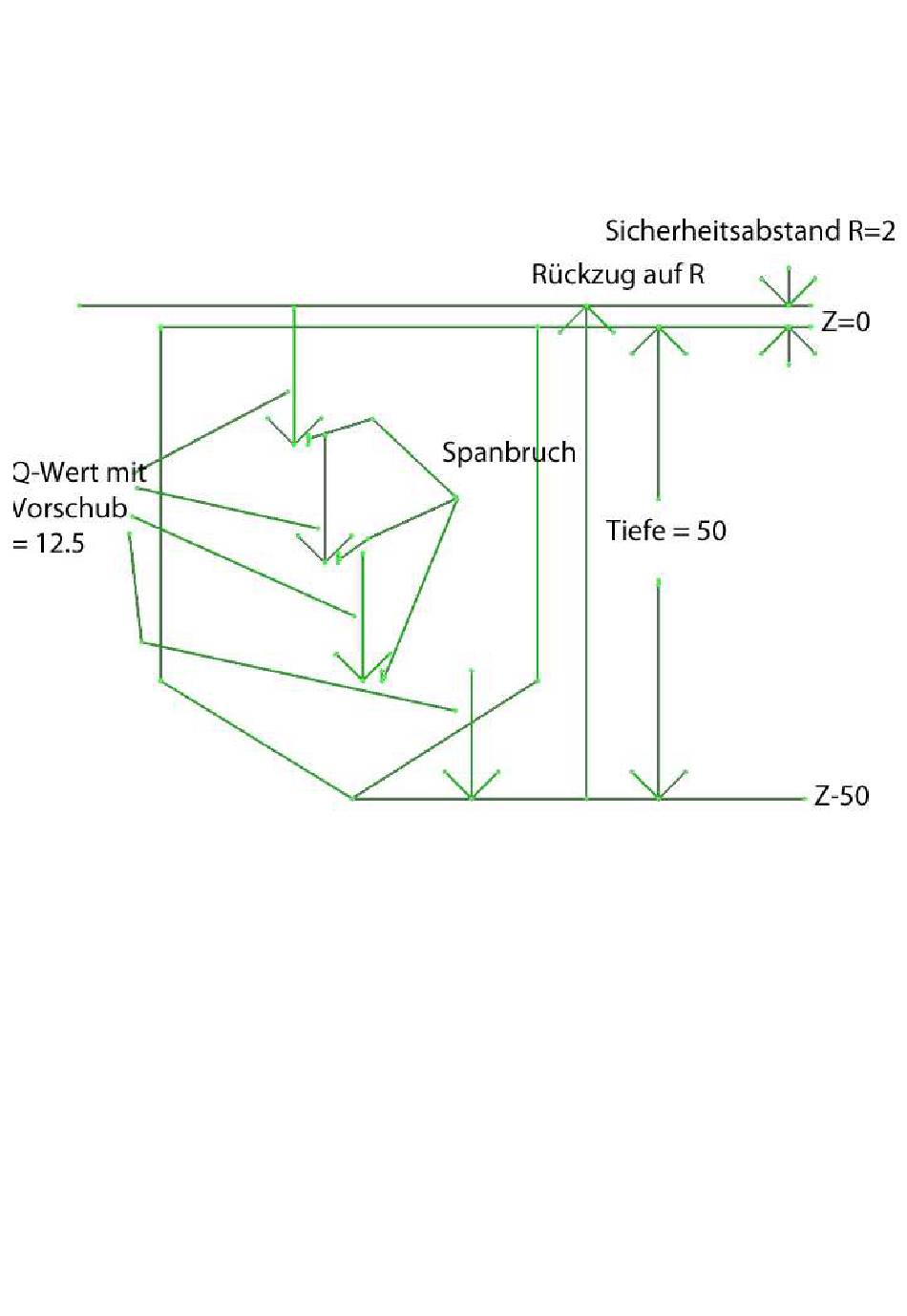

G73 Spanbruch Bohren
G73 R2 Z-50 Q12.5:
Verfahrensweise wie G83 mit der Ausnahme das die Rückfahrt des Zyklus innerhalb der Tiefen -
•
Zustellung nur (Parameter f. G83 G73) beträgt (ist im Maschinendatum unter: Allgemeine
Einstellungen Parameter Nr.8). Bei Beendigung des Zyklus, Rückfahrt abhängig von G98 bzw. G99.
Im Moment fängt der Zyklus bereits ab der Definition an zu arbeiten.
Man kann, ab dem nächsten Update, die Zyklus- Abarbeitung Satzweise unterdrücken, dies ist jedoch noch
nicht implementiert.
Beispiel:
Es sollen mehrere in einem Programm zusammengefasste Koordinaten per Zyklus abgearbeitet werden.
Der momentane IST- Stand:
Programm 0001 (Beispiel 1)
N1 G0 G54 G90 G17 S600 M3 Z10
N2 X0 Y0 M8
N3 G81 R2 Z-15 F100 G98
N4 X100
N5 X80 Y100
N6 X20
N7 G80 ; Zyklus – Ende
N8 M5
N9 M9
N10 G0 G28 Z0
N11 M30
www.cncprofi.eu
80
