CNC PROFI D4 4-ACHSIG
I
Bedienungsanleitung

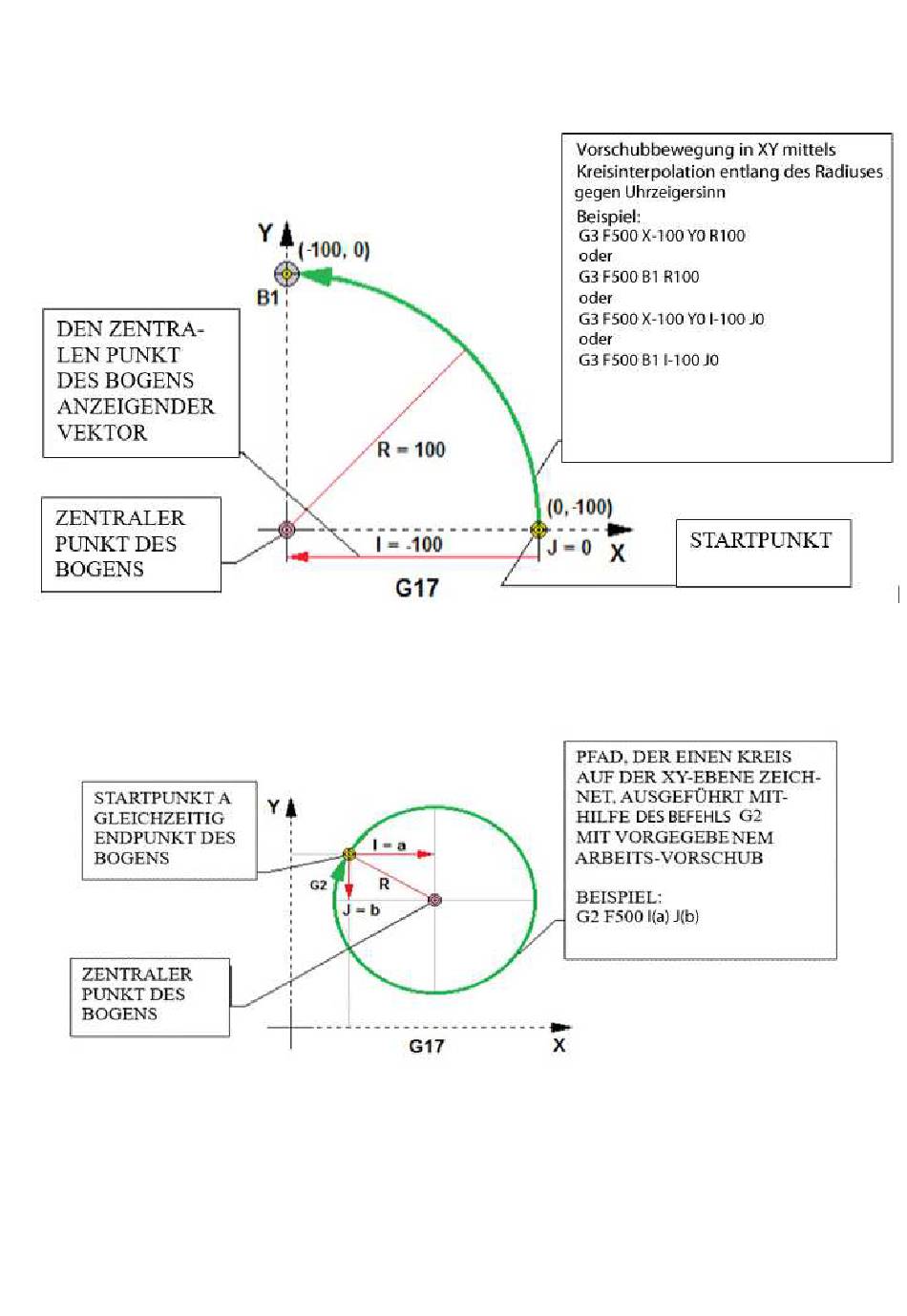

Das gleiche Kreissegment, welches nun in X0 Y-100 beginnt und in X-100 Y0 endet, soll im Gegen-
Uhrzeigersinn gefahren werden. Das Zentrum den Kreissegments befindet sich in X-100 Y0.
Die Ausführung der Fahrt mit den Achsen, die einen vollen Kreis beschreiben, kann der Programmierer
mithilfe der Parameter I, J, K ausführen, in Abhängigkeit der Arbeitsebene, in welcher er arbeitet. Die
nachstehende Abbildung stellt ein Beispiel einer Bahn dar, welche einen vollen Kreis beschreibt.
www.cncprofi.eu
51
