CNC PROFI D4 4-ACHSIG
Controller- Einstellungen definierte Vorschub in Kraft. Abhängig von der aktuellen Betriebsart
25.2 G0 Schneller Vorschub Eilgang
Der Befehl G0(Eilgang), erzeugt eine Bewegung zu den definierten Positionen der X, Y, Z- Achsen in der
linearen Interpolation. Der verwendete Vorschub ist der Eilgang, und muss nicht extra programmiert werden.
Die Rotationsachsen, A, B, C können natürlich keine lineare Bewegung ausführen, diese werden rotiert. Achsen
werden dann mit der maximalen Winkel- Geschwindigkeit rotiert.
Diese Funktion wird für die schnelle Erreichung einer weiteren Position verwendet. Diese Wegbedingung ist
allerdings ungeeignet zur Spanabnahme.

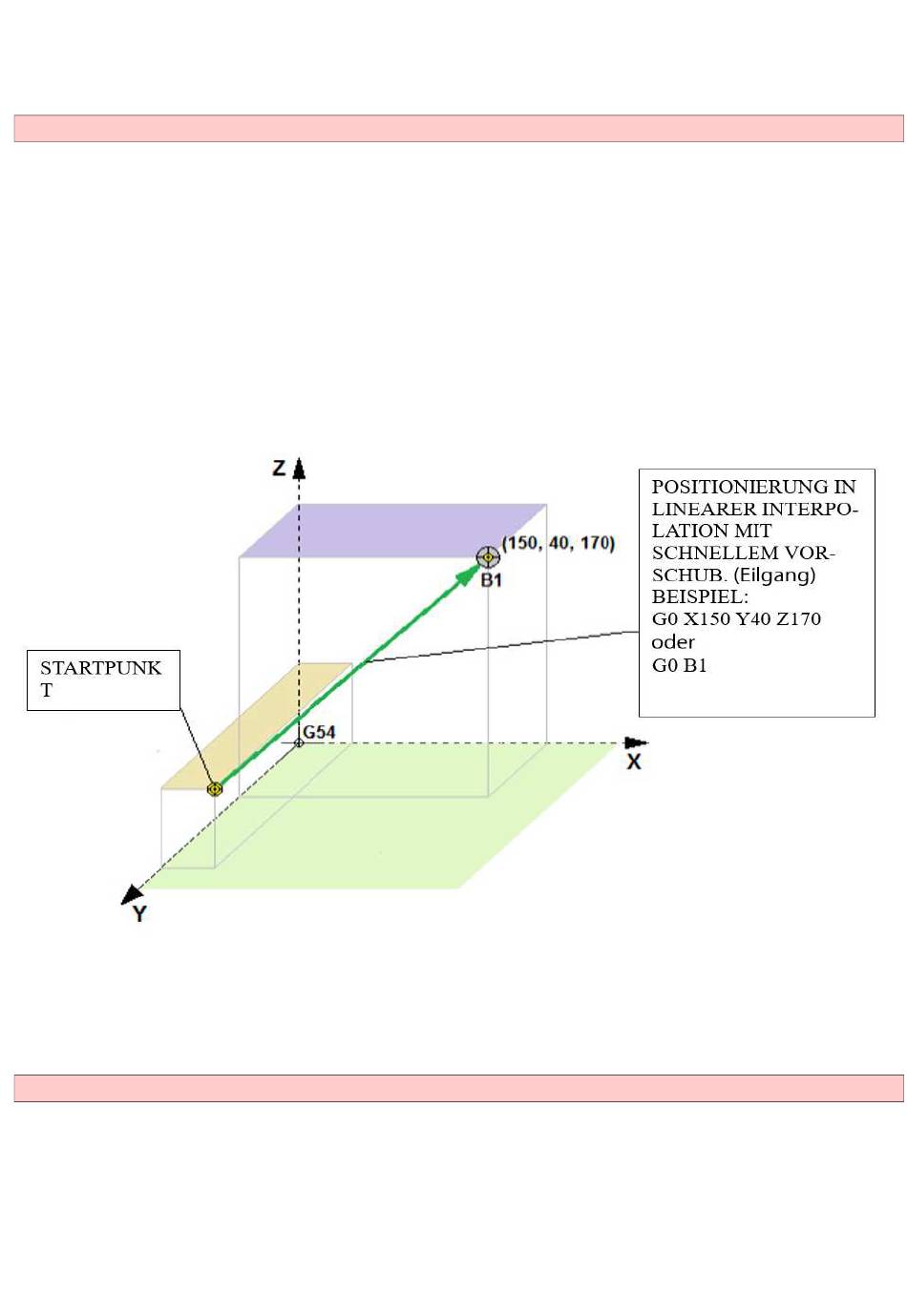

Die nachstehende Abbildung stellt die Bewegung im G0-Modus einschließlich eines Programm- Beispiels dar.
25.3 G1 Arbeitsvorschub
Der Befehl G1 gibt die Ausführung der Fahrt zu festgelegten Positionen der X, Y, Z, A- Achsen in der
Interpolation vor, mit der Geschwindigkeit des Arbeitsvorschubs, der im Parameter „F" eingestellt werden
kann. Dieser Vorschub ist abhängig von den Funktionen G94 und G95:
www.cncprofi.eu
48
