CNC PROFI D4 4-ACHSIG

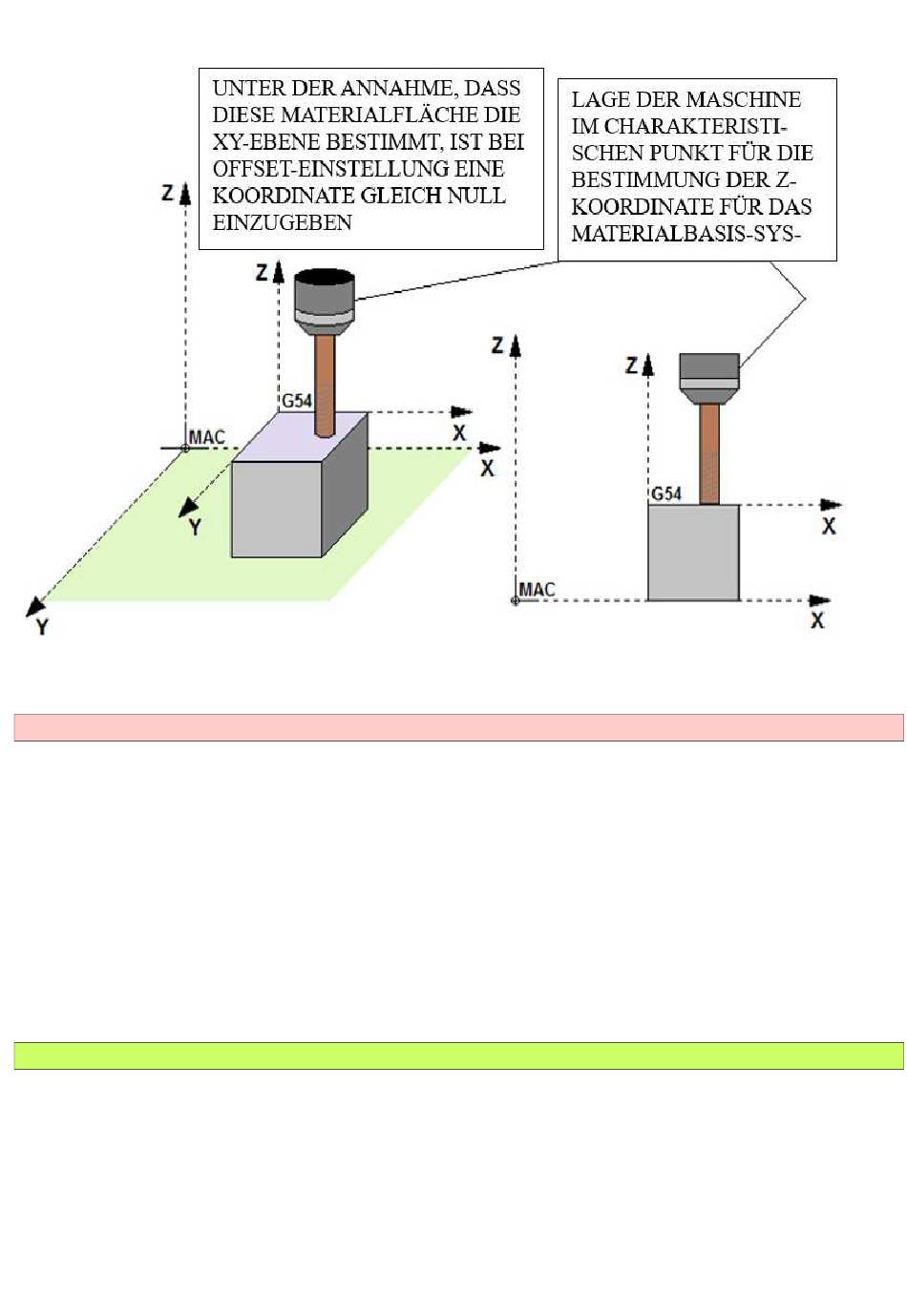

35.1 Definition der Nullpunkttabelle
Mit korrekt eingestellter, ausgewählter Achse zur Festlegung der Nullpunkttabelle, wechseln wir nun zu den
Einstellungen des Arbeitsbereichs ([MODE]+[8] – Halten). Wir wählen aus dem Menü „Nullpunkttabellen",
finden die Basis, die wir festlegen möchten ([3], [6]).
Danach geben wir die Koordinate für das ausgewählte Achsen-Offset ein. Der Wert der Koordinate ist ein vom
Bediener festgelegter Wert, dieser soll die Lage der Achse relativ zum neuen Koordinatensystem der
Nullpunkttabelle bestimmen. Wir bestätigen den eingegebenen Wert mittels [ENTER] Taste (Eingabe gemäß
der Beschreibung im Kapitel 26.3). Nach der Eingabe berechnet der Controller Offset für die Achse, deren
Lage wir festgelegt haben. Um die Eingabe des Werts auf der Achse zu annullieren, drücken Sie die Taste
[MODE] während der Eingabe.
36 Programmbeispiele
In diesem Kapitel wird die Weise der Programm-Erstellung dargestellt. Um mit der Erstellung des Programms
zu beginnen, müssen die nachstehenden Annahmen erfüllt werden.
Wir haben eine sequenzielle Aufgabe geplant, die wir in Anlehnung an den CNC PROFI D4 Controller
•
ausführen möchten.
Der Controller wurde entsprechend konfiguriert.
•
www.cncprofi.eu
73
