CNC PROFI D4 4-ACHSIG
28.1 Maschinen- Koordinatensystem G53, G54 – G59. (G53 noch bicht implementiert)
Das Maschinen-Koordinatensystem MAC, ist das Basissystem, von welchem aus, die Koordinaten aller
anderen Koordinatensysteme berechnet werden. Der Nullpunkt der Maschine ist dauerhaft vom
Maschinenhersteller bestimmt und dieser ist meistens die Stelle der Montage der Sensoren zum referenzieren
einer jeden Achse.
Nehmen wir an, wir stellen einen Schraubstock auf irgeneine Position des Maschinentischs, welche uns
geeignet scheint. In diesen Schraubstock spannen wir ein Werkstück ein welches wir Bearbeiten wollen.
Nun stellen wir uns die Frage, wo genau liegt denn nun meine Startkoordinate des Programms und wie teile ich
diese Position der Steuerung mit.

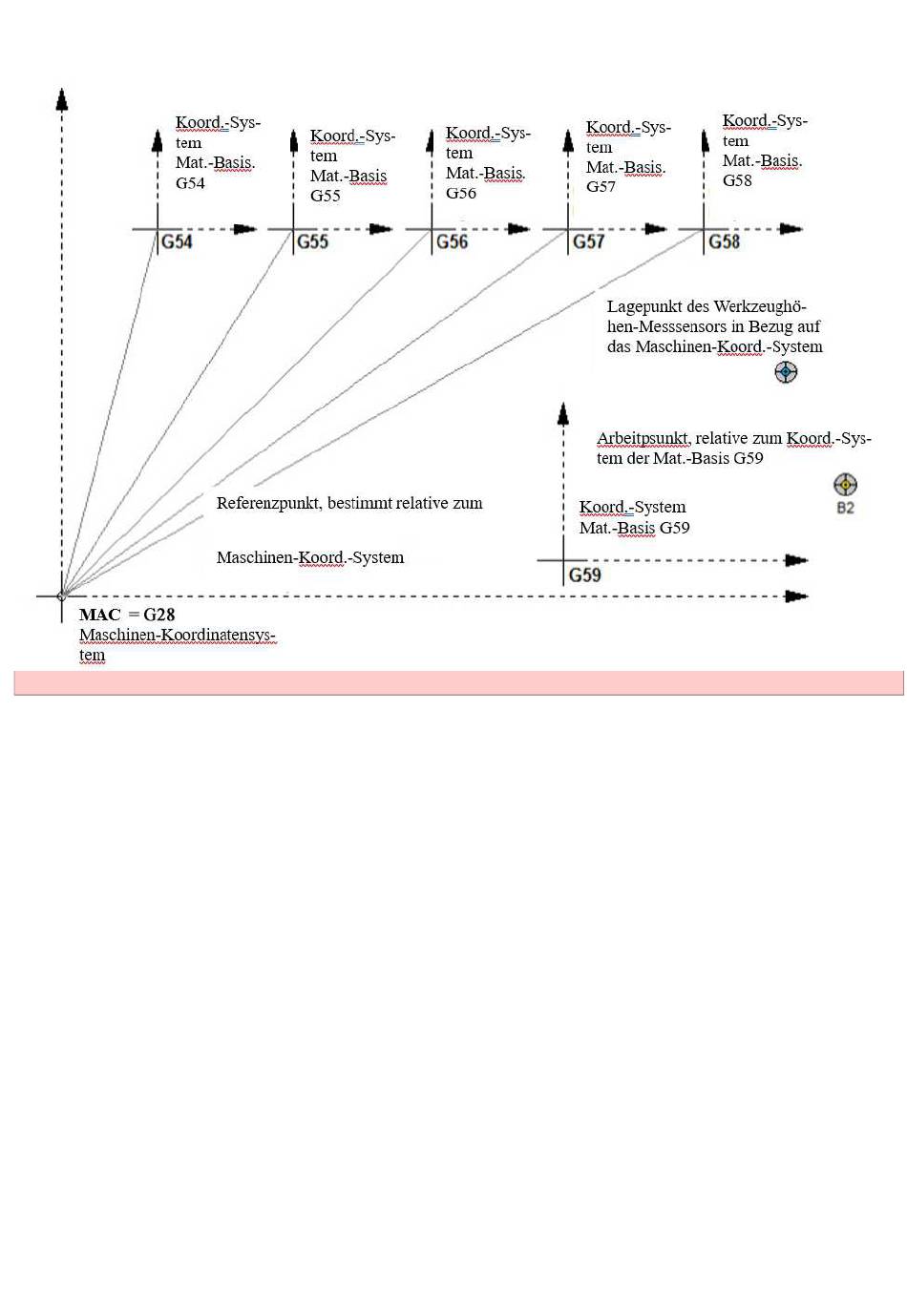

Hierfür nehme wir ein Tabellen- Koordinatensystem(G54 bis G59), welches die Position bezüglich des MAC-
Koordinatensystems speichert. Diese Position muss ich am besten mit einer Messuhr, oder eines 3- D Tasters
mit der Maschine ausmessen. Ich verfahre die Maschine genau an die Position, welche ich als X0 Y0 Z0
definieren möchte.
Nun gehen wir in unsere Tabelle: [MODE]+[8] in den Menüpunkt „Materialien Basis" [ENTER]. Wir
•
wählen G54 mit den Tasten [3] bzw. [4] und definieren innerhalb von G54 die verschiedenen Achsen
an.
X- Halten, bis in der unteren Zeile X blinkend dargestellt wird.
•
Nun den Wert eingeben, welchen diese Position erhalten soll, z.B. 0. Die X- Achse ist nun in G54
◦
mit 0 definiert.
