CNC PROFI D4 4-ACHSIG
I
Bedienungsanleitung

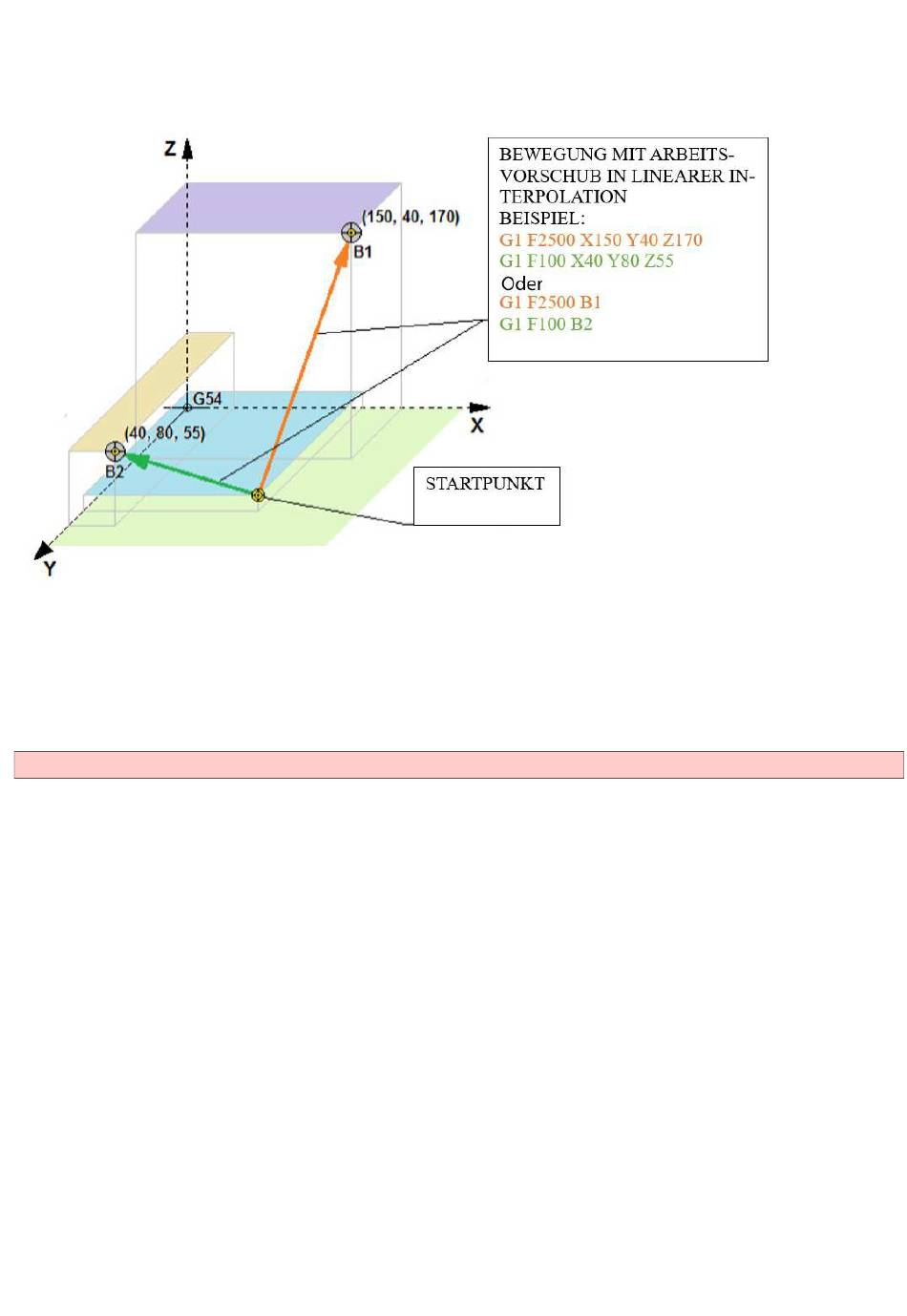

Auf der Abbildung ist erwähnenswert, dass der Pfad, der zur Positions- Variable B1 geht, die vorgegebene
Geschwindigkeit F2500 hat und diese Fahrt viel schneller ausgeführt wird, als zur Positions- Variable B2 mit
einer Vorschub-Geschwindigkeit von F100.
25.4 G2 G3 – Arbeitsvorschub in Kreis- Interpolation
Die Befehle Kreisinterpolation G02, G03 bewirken eine Kreisfahrt auf der gewählten Bearbeitungsebene.
G02 = Kreisfahrt im Uhrzeigersinn
G03 = Kreisfahrt gegen Uhrzeigersinn
Bei diesem Befehl können, je nach Situation I, J, K Vektoren, bzw. R-Radien verwendet werden,
Es ist zu erwähnen, dass dieser Befehl nur für Kreise oder Kreissegmente geeignet ist, welche sich auf G17,
G18 oder G19- Ebenen befinden.
Die Adressen I, J und K werden als Inkremental- Maß des Startpunktes des Kreises, bzw. Kreissegment, zum
Kreismittelpunkt verwendet (X=I, Y=J und Z=K). Diese definieren den Abstand des Startpunktes des Kreises
zum Kreismittelpunkt in jeder Achse.
Ein Vollkreis, welcher bei X10 Y0 beginnt, den Mittelpunkt in X0 Y0 hat, und in Uhrzeigersinn bei X10 und
Y0 endet wird folgendermaßen programmiert: Der Vollständigkeit halber wurde ebenfalls der Vorsatz und der
Folgesatz dargestellt.
www.cncprofi.eu
49
