Elektromagnetische Verträglichkeit (Emv); Prozess; Messstofftemperaturbereich; Leitfähigkeit - Endress+Hauser Proline Promag P 100 Technische Information

Elektromagnetische Verträg-
lichkeit (EMV)

Messstofftemperaturbereich

Leitfähigkeit

Druck-Temperatur-Kurven

42
• Abhängig von der Kommunikationsart:
– HART, PROFIBUS DP, Modbus RS485, EtherNet/IP:
Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21)
– PROFINET: Nach IEC/EN 61326
• Erfüllt Emissionsgrenzwerte für Industrie nach EN 55011 (Klasse A)
• Geräteausführung mit PROFIBUS DP: Erfüllt Emissionsgrenzwerte für Industrie nach EN 50170
Volume 2, IEC 61784
Für PROFIBUS DP gilt: Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet
werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Details sind aus der Konformitätserklärung ersichtlich.

Prozess

• –20...+150 °C (–4...+302 °F) bei PFA, DN 25...200 (1...8")
• –20...+180 °C (–4...+356 °F) bei PFA Hochtemperatur, DN 25...200 (1...8")
• –40...+130 °C (–40...+266 °F) bei PTFE, DN 15...600 (½...24")
T [°F] [°C]
A
140 60
40
100
20
0
0
-20
-40
-40

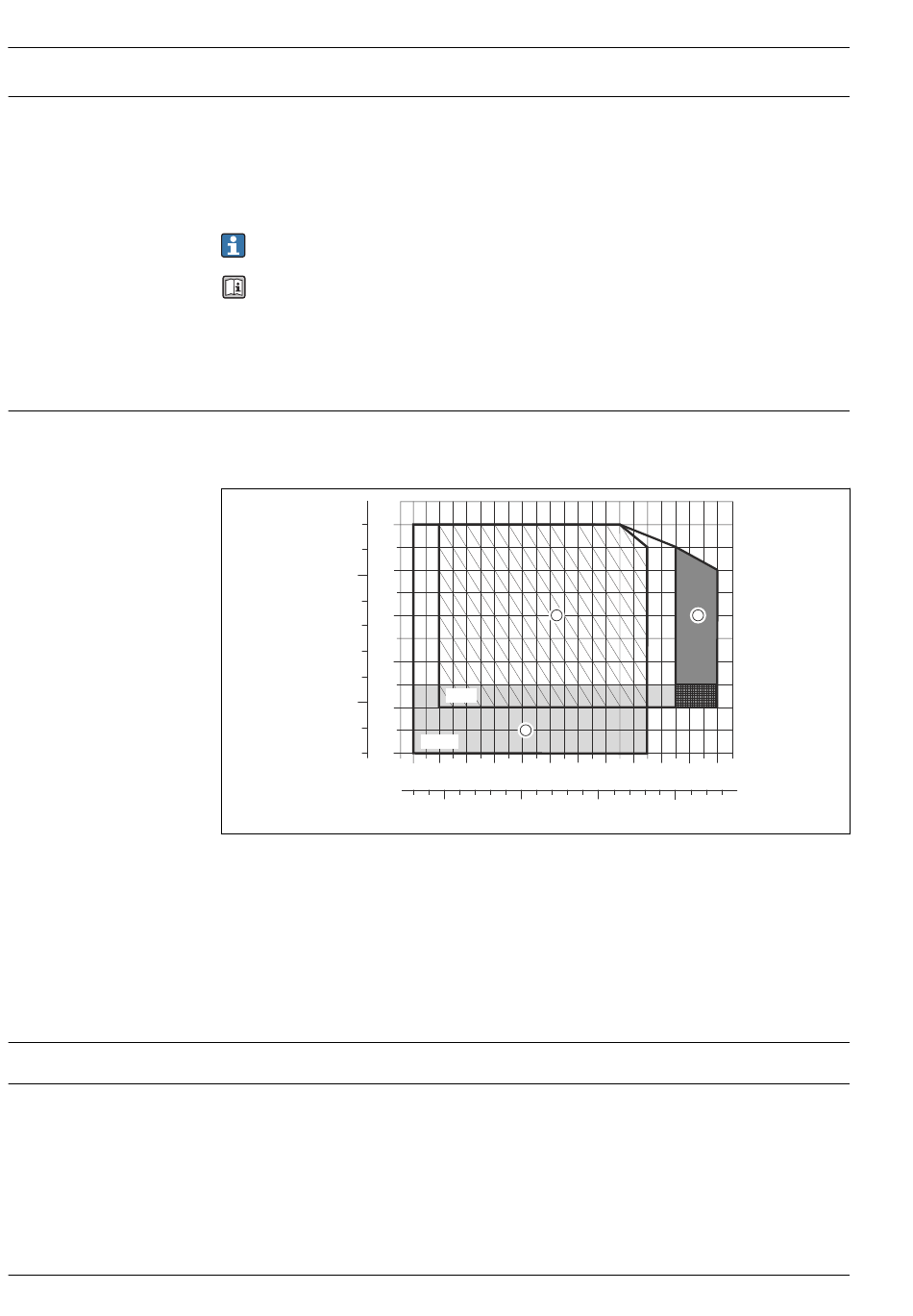

T Umgebungstemperatur
A
T Messstofftemperatur
F
1 Graue Fläche: Der Umgebungs- und Messstofftemperaturbereich von –10...–40 °C (–14...–40 °F) gilt nur
für rostfreie Flansche
2 Schraffierte Fläche: Raue Umgebung und IP68 nur bis +130 °C (+266 °F)
3 Dunkelgraue Fläche: Hochtemperaturausführung mit Isolation
≥ 5 μS/cm für Flüssigkeiten im Allgemeinen
Die folgenden Druck-Temperatur-Kurven beziehen sich auf das gesamte Gerät und nicht nur auf den
Prozessanschluss.
2
PFA
1
PTFE
-40 -20 0 20 40 60 80 100
-40 0 100
Proline Promag P 100
3
120 140 160 180 [°C]
T
F
200 300 360
[°F]
Endress+Hauser
A0019742
