Berechnungsformeln - Endress+Hauser Proline Promag P 100 Technische Information

Proline Promag P 100
Endress+Hauser

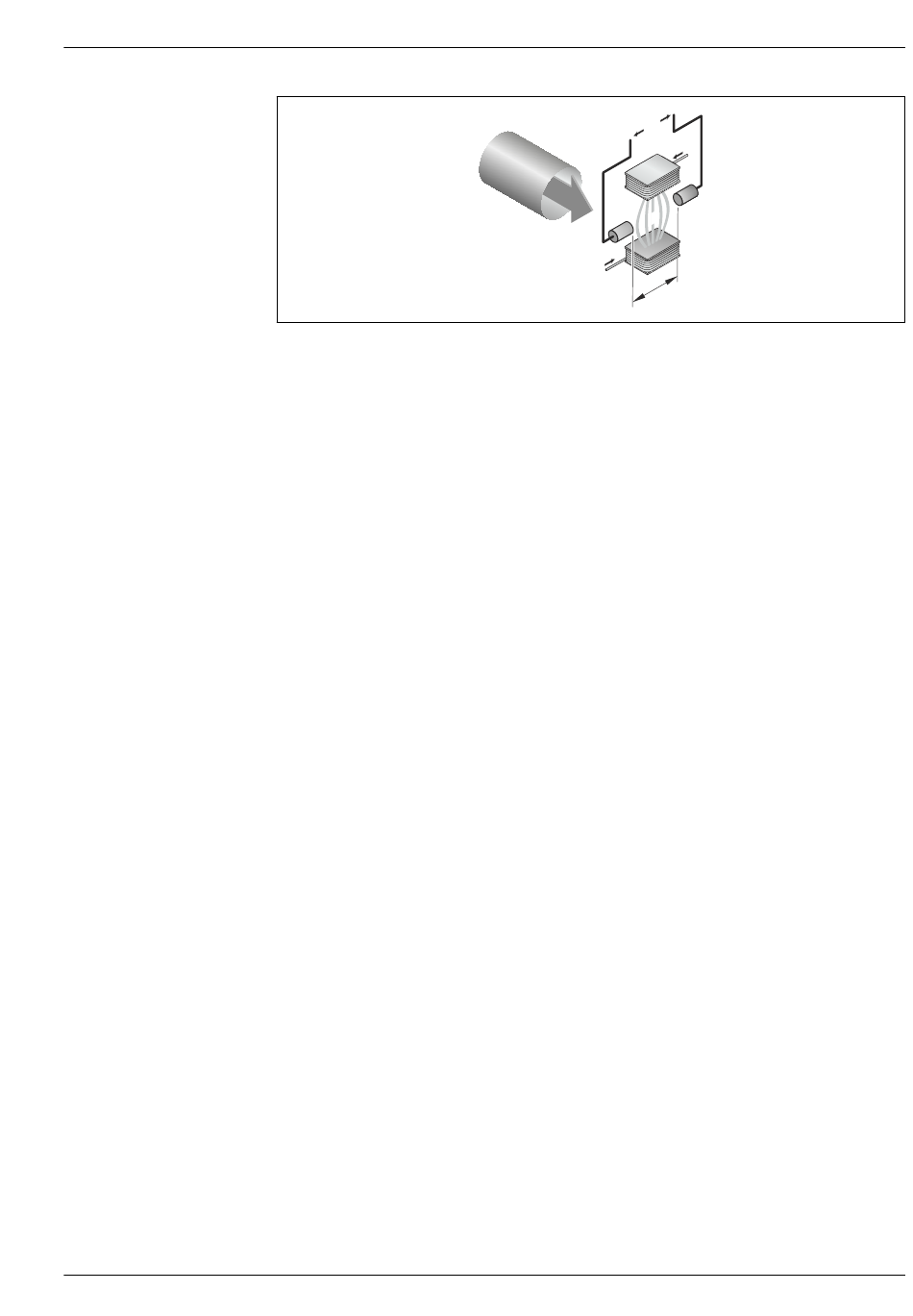

Ue Induzierte Spannung
B Magnetische Induktion (Magnetfeld)
L Elektrodenabstand
I Stromstärke
v Durchflussgeschwindigkeit
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
Die induzierte Spannung (U
e
über zwei Messelektroden dem Messverstärker zugeführt. Über den Rohrleitungsquerschnitt (A)
wird das Durchflussvolumen (Q) errechnet. Das magnetische Gleichfeld wird durch einen geschalte-
ten Gleichstrom wechselnder Polarität erzeugt.

Berechnungsformeln

• Induzierte Spannung U = B · L · v
e
• Volumendurchfluss Q = A · v
v
I
) verhält sich proportional zur Durchflussgeschwindigkeit (v) und wird
U
e
I
B
L
A0017035
5
