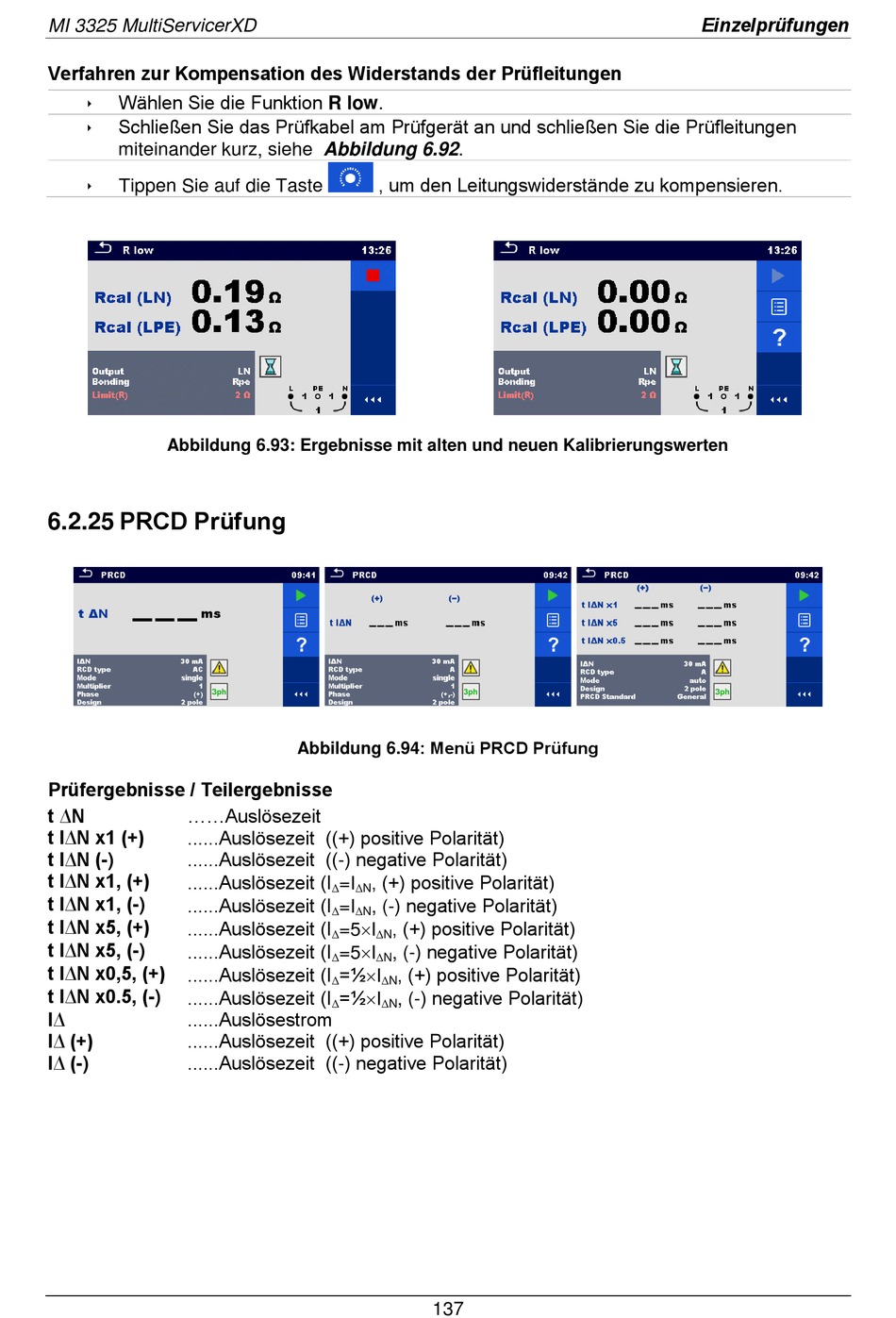

MI 3325 MultiServicerXD
Verfahren zur Kompensation des Widerstands der Prüfleitungen
 Wählen Sie die Funktion R low.
 Schließen Sie das Prüfkabel am Prüfgerät an und schließen Sie die Prüfleitungen
miteinander kurz, siehe Abbildung 6.92.

Tippen Sie auf die Taste
Abbildung 6.93: Ergebnisse mit alten und neuen Kalibrierungswerten
6.2.25 PRCD Prüfung
Prüfergebnisse / Teilergebnisse
t ∆N
......Auslösezeit
t I∆N x1 (+)
......Auslösezeit ((+) positive Polarität)
t I∆N (-)
......Auslösezeit ((-) negative Polarität)
t I∆N x1, (+)
......Auslösezeit (I
t I∆N x1, (-)
......Auslösezeit (I
t I∆N x5, (+)
......Auslösezeit (I
t I∆N x5, (-)
......Auslösezeit (I
t I∆N x0,5, (+)
......Auslösezeit (I
t I∆N x0.5, (-)
......Auslösezeit (I
I∆ ......Auslösestrom
I∆ (+) ......Auslösezeit ((+) positive Polarität)
I∆ (-) ......Auslösezeit ((-) negative Polarität)
, um den Leitungswiderstände zu kompensieren.
Abbildung 6.94: Menü PRCD Prüfung
, (+) positive Polarität)
=I
 N
, (-) negative Polarität)
=I
 N
, (+) positive Polarität)
=5I
 N
, (-) negative Polarität)
=5I
 N
=½I , (+) positive Polarität)
 N
=½I , (-) negative Polarität)
 N
137
Einzelprüfungen
