MI 3325 MultiServicerXD
6.2.15 Spannung, Frequenz und Drehfeld

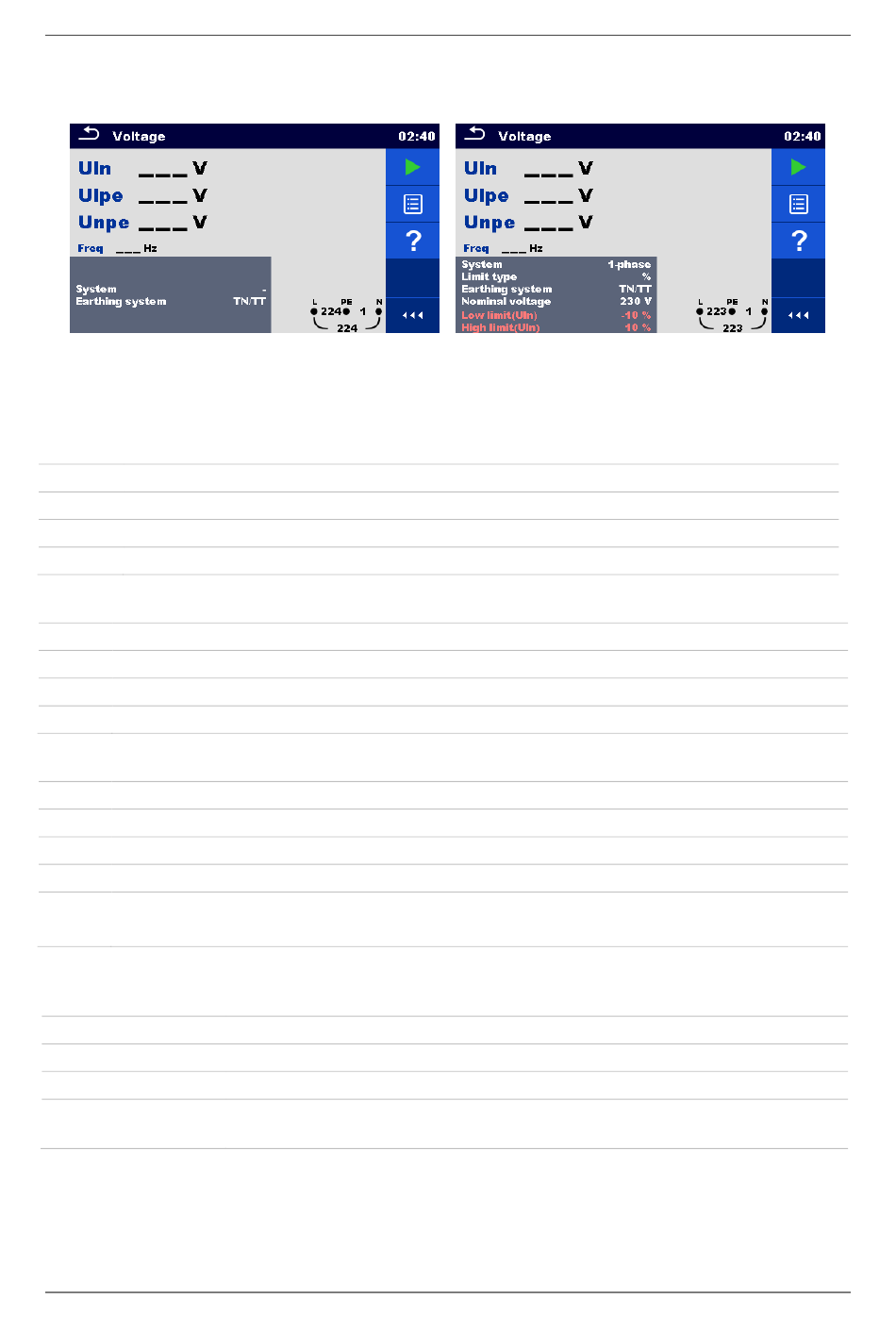

Abbildung 6.60: Beispiele für das Menü Spannungsmessung
Prüfergebnisse / Teilergebnisse
Ein-Phasen TN/TT System:
U L-N
Spannung zwischen Phase und Neutralleiter
U L-PE
Spannung zwischen Phase und Schutzleiter
U N-PE
Spannung zwischen Neutralleiter und Schutzleiter
Freq
Frequenz
Ein-Phasen IT System:
U12
Spannung zwischen den Phasen L1 und L2
U1pe
Spannung zwischen der Phase L1 und PE
U2pe
Spannung zwischen der Phase L2 und PE
Freq
Frequenz
Drei-Phasen TN/TT und IT System
U12
Spannung zwischen den Phasen L1 und L2
U13
Spannung zwischen den Phasen L1 und L3
U23
Spannung zwischen den Phasen L2 und L3
Freq
Frequenz
1.2.3 - Korrekter Anschluss – Drehrichtung im Uhrzeigersinn
Feld
3.2.1 - Falscher Anschluss – Drehrichtung gegen den Uhrzeigersinn
Prüfparameter
Varistor System
Grenzwert Typ
Erdungssystem
Nennspannung
1)
Es sind keine Grenzwerte eingestellt, wenn der Systemparameter auf [-] gesetzt ist.
2)
Nur aktiv, wenn der Parameter Grenzwert Typ auf % eingestellt ist
Für weitere Informationen siehe Kapitel 4.7.3 Einstellungen.
Messgrenzwerte für TN/TT Erdungssystem:
1)
Spannungssystem
Grenzwert Typ [Spannung, %]
Erdungssystem [TN/TT, IT]
2)
Nennspannung
[110 V, 115 V, 190 V, 200 V, 220 V, 230 V, 240 V, 380
V, 400 V, 415 V]
[-, 1-phasig,3-phasig]
113
Einzelprüfungen
