Fehler

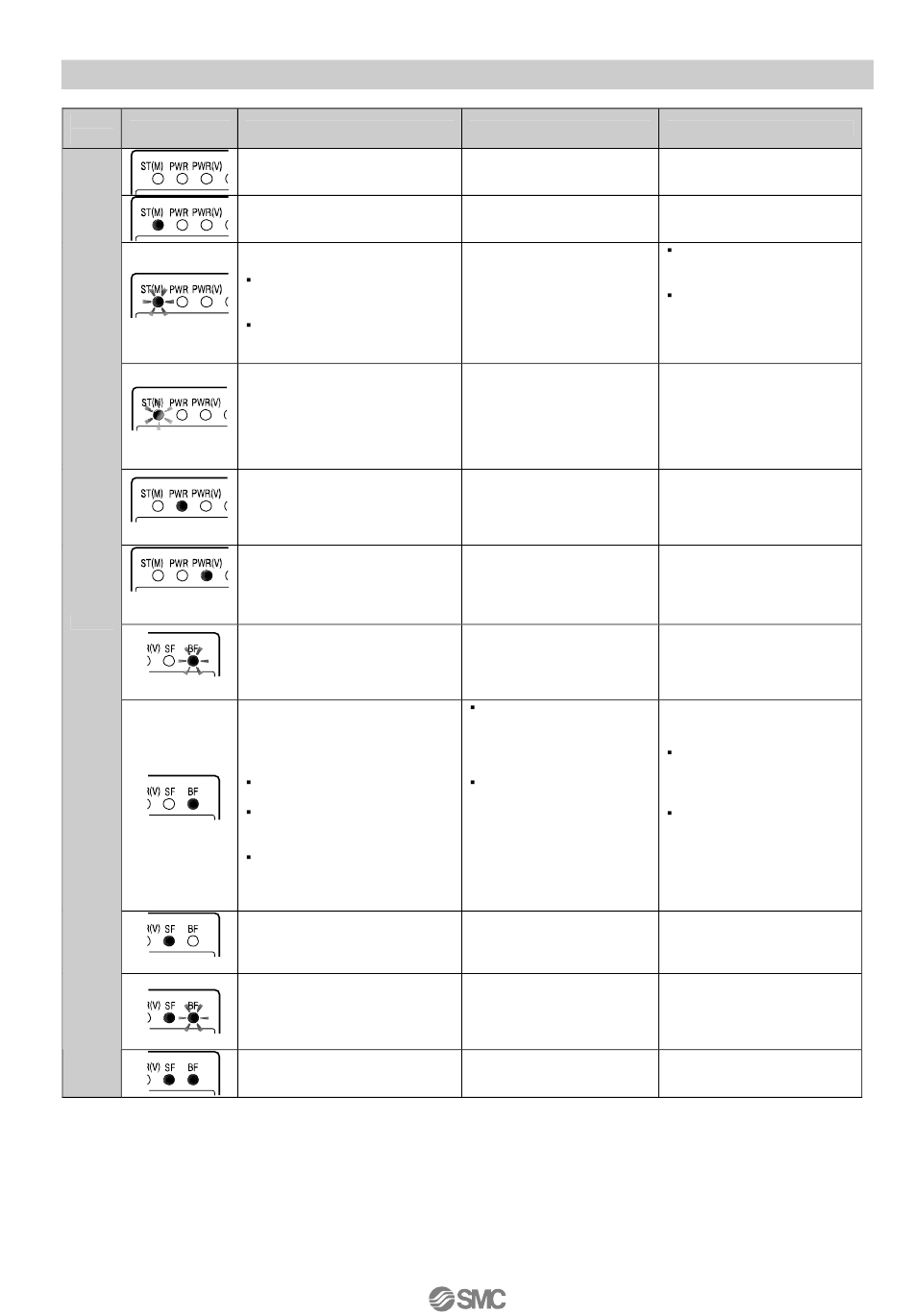

LED-Status
Fehler
Nr.
Wenn alle LEDs AUS sind, ist die
Stromzufuhr für Steuerung/Eingang
AUS.
Wenn die Anzeige ST(M) rot ist,
liegt ein Bauteilfehler innerhalb der
SI-Einheit vor.
Wenn die Anzeige ST(M) rot blinkt,
liegt einer der folgenden Fehler vor:
(Diagnose aktiv)
Wenn die Anzeige-LED ST(M)
rot/grün blinkt, liegt ein
Kommunikationsfehler zwischen SI
und den E/A-Geräten vor.
Wenn PWR LED rot leuchtet, ist die
Spannungsversorgung für
Steuerung/Eingang nicht normal.
(Diagnose aktiv)
Wenn PWR(V) LED rot leuchtet, ist
die Spannungsversorgung für die
Ausgabe nicht normal.
(Diagnose aktiv)
4
Wenn SF AUS ist und BF rot blinkt,
liegt eine Diskrepanz zwischen der
DP-Master-Einstellung und den
Geräte-Konfigurationsdaten vor.
Wenn SF AUS ist und BF rot
leuchtet, liegt einer der folgenden
Fehler vor:
Wenn die SF-LED rot leuchtet, ist
Kommunikation zwischen DP-
Master und SI-Einheit vorhanden,
aber Diagnosefehler liegt an.
(Diagnose aktiv)
ein SF rot leuchtet und BF rot
blinkt, liegt eine Diskrepanz
zwischen der DP-Master-
Einstellung und den Geräte-
Konfigurationsdaten vor.
Wenn SF und BF rot leuchten, ist
die Adresse der SI-Einheit auf „0"
die über „126" eingestellt.
Kurzschluss oder Unterbrechung
am Ventil, d. h., das Ventil ist
beschädigt.
Der EIN/AUS-Zähler des Ventils
hat den eingestellten Wert
überschritten.
Keine Verbindung zwischen DP-
Master und SI-Einheit.
SI-Einheit kann die
Kommunikationsgeschwindigkeit
nicht erkennen.
DP-Master oder SI-Einheit
versagt.
Prüfen
Überprüfen, ob die
Stromzufuhr für Steuerung/
Eingabe angeschlossen ist.
–
Ursache mittels SPS oder HT
überprüfen.
Einzelheiten finden Sie unter
den Systemdiagnose-Daten.
Auf einen losen Anschluss
zwischen den Einheiten
prüfen.
Prüfen Sie die
Spannungsversorgung.
Prüfen Sie die
Spannungsversorgung.
Überprüfen, ob die SI-Einheit-
Adresse mit der Adresse am
DP-Master übereinstimmt.
Überprüfen, ob die
Kommunikationsge-
schwindigkeit mit der
Verkabelungslänge
kompatibel ist.
Überprüfen, ob die
Endwiderstände korrekt an
beiden Enden des
Netzwerks angeschlossen
sind.
Überprüfen, ob die
Kommunikationskabel in der
Nähe von Störquellen
liegen.
LED-Anzeige aller Geräte auf
Fehler überprüfen.
Überprüfen, ob die SPS-
Konfigurationseinstellungen
mit DP-Master
übereinstimmen.
Adresseneinstellung
überprüfen.
- 47 -
Maßnahme
Stromzufuhr für Steuerung/
Eingang wieder anschließen.
Stellen Sie den Betrieb des
Produkts ein und wenden Sie
sich an SMC.
Ventil austauschen, sofern
beschädigt und
einwandfreien Betrieb prüfen.
Zähler zurücksetzen,
eingestellten Wert ändern
oder die Diagnose durch
Parameter-Einstellungen
deaktivieren.
Vergewissern Sie sich, dass
alle Geräte und Kabel korrekt
angeschlossen sind.
Wenn der Fehler nicht behoben
werden kann, beenden Sie die
Benutzung des Produkts und
wenden Sie sich an SMC.
Spannungsversorgung
einstellen oder austauschen.
Spannungsversorgung
einstellen oder austauschen.
Korrekte Adresse eingeben.
Alle Fehler beheben und
Konformität mit der
PROFIBUS-Spezifikation
überprüfen.
Ein separates Kabel für die
Kommunikation und die
Störquelle verwenden.
Fehler laut LED-Anzeige des
Geräts beheben.
Korrekte
Konfigurationseinstellungen
eingeben.
Adresseneinstellung korrigieren.
Nr. EX##-OML0005DE
