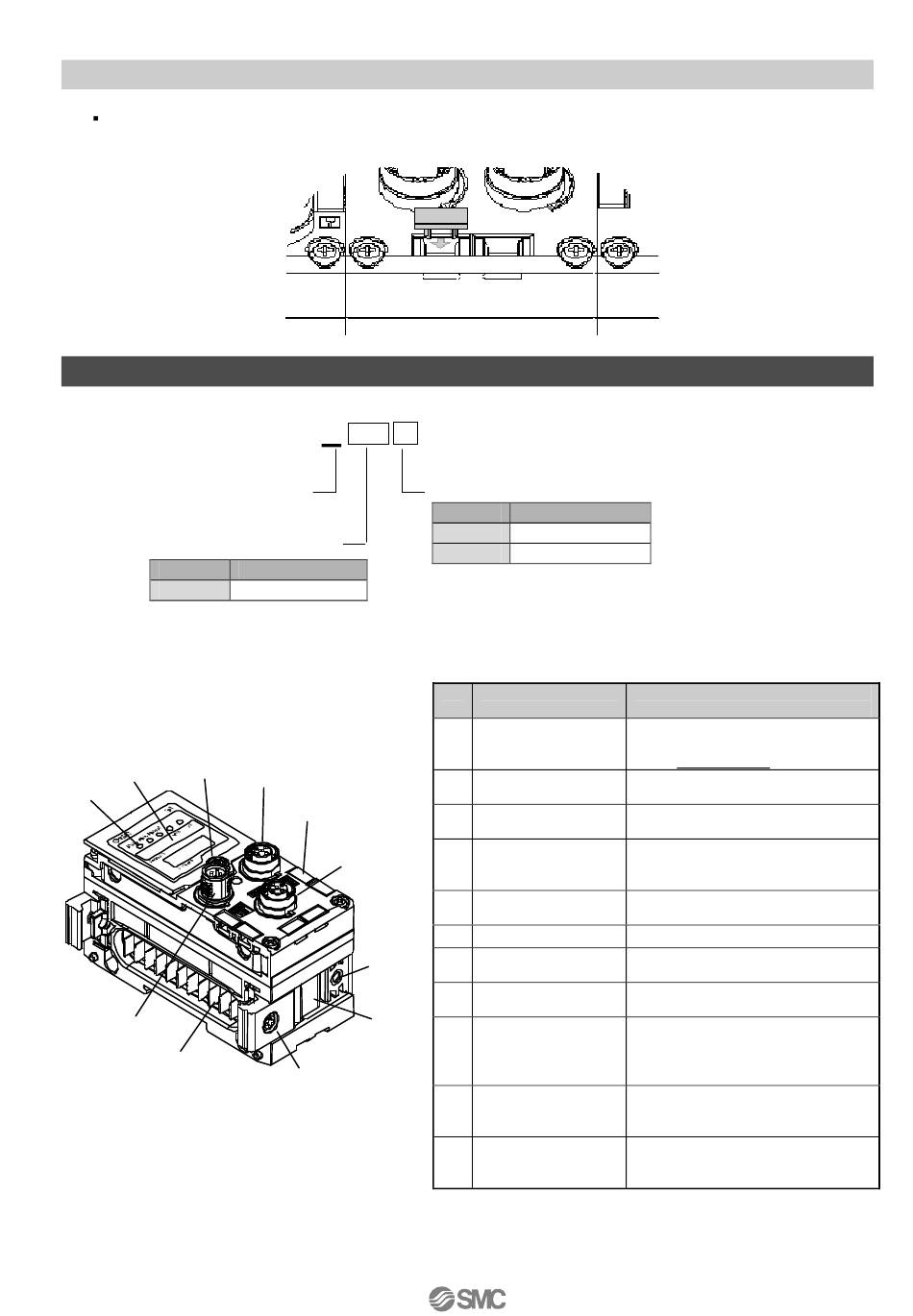

Anbringen der Markierung
Bringen Sie die Markierung (EX600-ZT1) wie erforderlich in der Vertiefung für die Markierung an.
SI-Einheit
Bestellanleitung
EX600 – S
SI-Einheit
Symbol
PR
Bezeichnungen und Funktionen der Teile
①
②
③
⑪
⑩
Protokoll
Beschreibung
PROFIBUS DP
④
⑤
⑥
⑦
⑧
⑨
Ausgangspolarität
Symbol
Beschreibung
1
NP (-COM.)
2
NPN (+COM.)
Nr.
Bezeichnung
Status-LED
1
Anzeigenab-
2
deckung
Halteschrauben der
3
Anzeigenabdeckung
Anschluss (BUS
4
OUT) (Buchse)
Vertiefung für
5
Markierung
6
Anschluss
Ventilplatte-
7
Montagebohrungen
Ventilplatte-
8
Montagevertiefung
Verbindungs-
9
klammer
Anschlussstück für
10
Einheit (Stecker)
Anschlussstück für
11
Einheit (BUS IN)
(Stecker)
- 14 -
Beschreibung
Zeigt den Einheitenstatus an.
(Weitere Informationen finden Sie
unter "Fehleranzeige").
Öffnen, um Zugriff auf die
Einstellschalter zu erhalten.
Zum Öffnen der
Anzeigenabdeckung lösen.
Anschluss für den Feldbus-Ausgabe
BUS IN und BUS OUT sind
innerhalb der Einheit verbunden.
Vertiefung zur Anbringung der
Anzeigemarkierung.
Für Handgerät (Buchse)
Bohrungen zum Fixieren der
Ventilplatte.
Vertiefung zur Montage der
Ventilplatte.
Verbindungsklammer zum
Anschluss der benachbarten
Einheit, wird mit beigefügten
Schrauben befestigt.
Übermittelt die Signale und
Stromzufuhr zur benachbarten
Einheit.
Anschluss für die Feldbus-Eingabe
BUS IN und BUS OUT sind
innerhalb der Einheit verbunden.
Nr. EX##-OML0005DE
