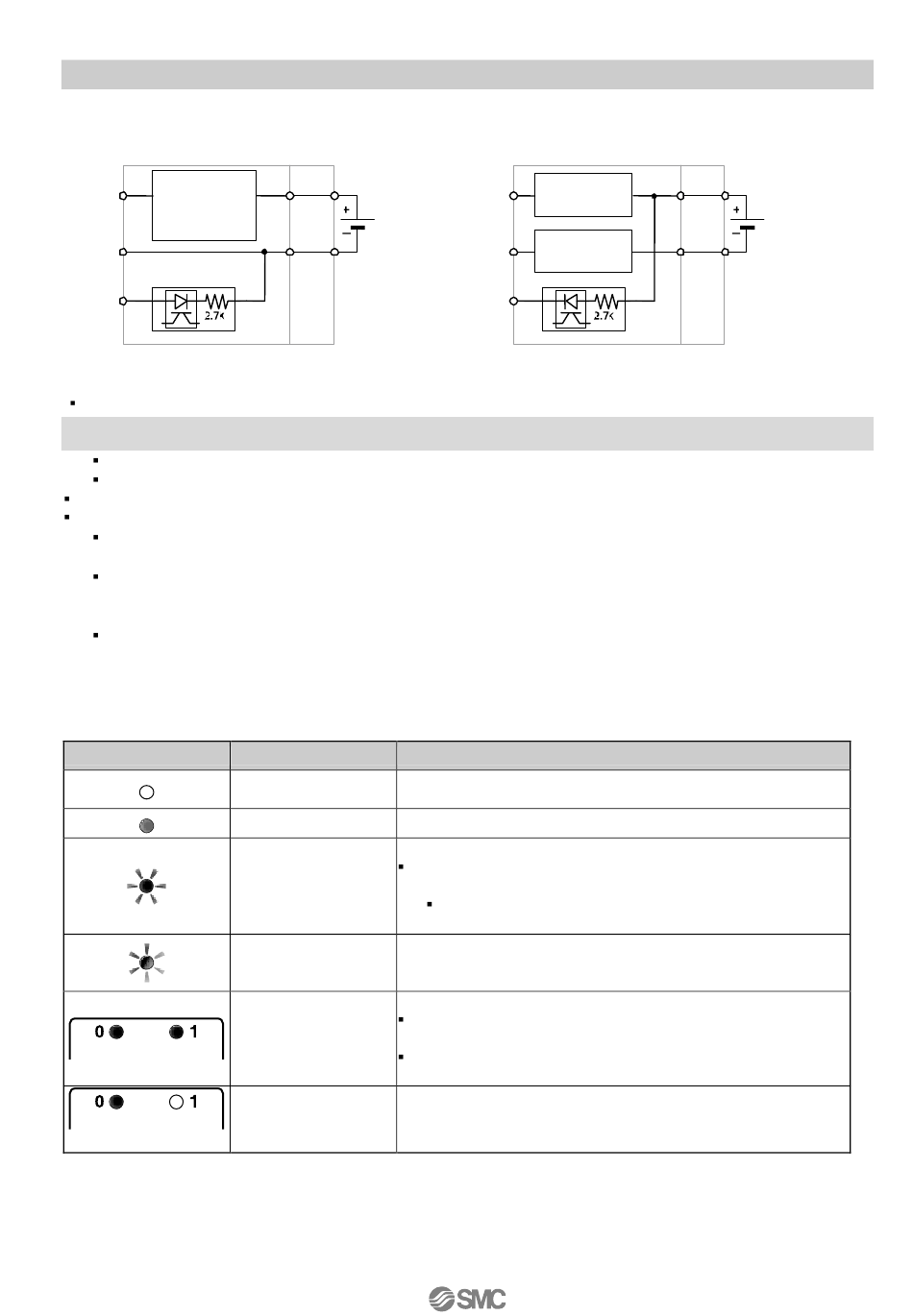

▪ EX600-DXPC
Digitales Eingangsmodul
Kurzschluss-
1
erkennung
24 V
Unterbrechungs-
erkennung
Hinweis 1)
3
0 V
4
Eingang
Hinweis 1): Gilt nur für EX600-DXPC1.
Auf alle unbenutzten Anschlussstücke muss eine Dichtungskappe aufgesetzt werden.
Wenn die Dichtungskappen korrekt verwendet werden, verfügt die Einheit über einen IP67-Schutz.
Handhabung
Beachten Sie bei Verwendung der Funktion zur Unterbrechungserkennung folgende Punkte:
Die Unterbrechungserkennung kann nur mit einem Handheld-Terminal durchgeführt werden. Die
Einstellung kann nicht mit einer SPS erfolgen.
Bei Verwendung eines Zweidrahtsensors, wie etwa eines Kontaktsensors, wird im OFF-Status ein
Leckstrom von max. 0,5 mA nicht erkannt. In diesem Fall muss ein Sensor mit einem Leckstrom von min.
0,5 mA (im OFF-Status) verwendet werden.
Wird ein Dreidrahtsensor mit einer Stromaufnahme von max. 0,5 mA verwendet, wird eine
Stromkreisunterbrechung u. U. nicht erkannt.
Fehleranzeige
Die Status-LED zeigt die Stromversorgung und den Betriebsstatus an. Diese können wie folgt überprüft
werden:
LED
abwechselnd rot/grün
Endplatte
Stromversorgung
für Steuerung
und Eingang
24 VDC
Status
Beschreibung
Stromversorgung für Steuerung und Eingang ist ausgeschaltet
Aus
oder Eingabegerät ist ausgeschaltet.
Eingabegerät ist eingeschaltet.
Grünes Licht an
Einer der folgenden Zustände:
Eingabegerät-EIN/AUS-Zähler hat den eingestellten Wert
überschritten.
Rot blinkend
Komponentenfehler im Digitaleingangsgerät.
alle LEDs blinken
Verwenden Sie das Produkt nicht mehr und wenden Sie sie
sich an SMC.
Ohne Unterbrechungserkennung
Rotes Licht an
Kurzschluss in Stromversorgung entweder von Eingang
(beide benachbarten
„0"oder „1".
LEDs an)
Prüfen Sie, welcher Eingang den Kurzschluss verursacht
hat.
Rotes Licht an
Mit Unterbrechungserkennung
(nur eine LED an)
Kurzschluss in Stromversorgung von Eingang „0".
▪ EX600-DXNC
Digitales Eingangsmodul
Kurzschluss-
1
erkennung
24 V
Unterbrechungs-
3
erkennung
0 V
Hinweis 2)
4
Eingang
Hinweis 2): Gilt nur für EX600-DXNC1.
Hinweis
Eingabegerät nicht angeschlossen (nur für
Unterbrechungserkennungstyp).
- 25 -
*
Stromversorgung
Endplatte
für Steuerung
und Eingang
24 VDC
Nr. EX##-OML0005DE
