CARTE ELECTRONIQUE
DISPOSITIVI di SICUREZZA
THERMOCOUPLE:
situé sur l'évacuation des fumées, il lit leur température. En
fonction des paramètres établis il contrôle les phases d'allu-
mage, de travail et d'extinction.
VACUOMÈTRE (capteur de pression électronique):
Il relève la valeur de la dépression (par rapport à la pièce
d'installation) dans la chambre de combustion.
THERMOSTAT DE SÉCURITÉ EAU:
il intervient si la température à l'intérieur du thermocheminée
est trop élevée. Il bloque le chargement du pellet en provoquant
l'extinction du thermocheminée. Réarmer manuellement (pag.
50).
THERMOSTAT DE SÉCURITÉ RÉSERVOIR:
il intervient si la température à l'intérieur du thermocheminée
est trop élevée.
Il bloque le chargement du pellet en provoquant l'extinction
du thermocheminée.

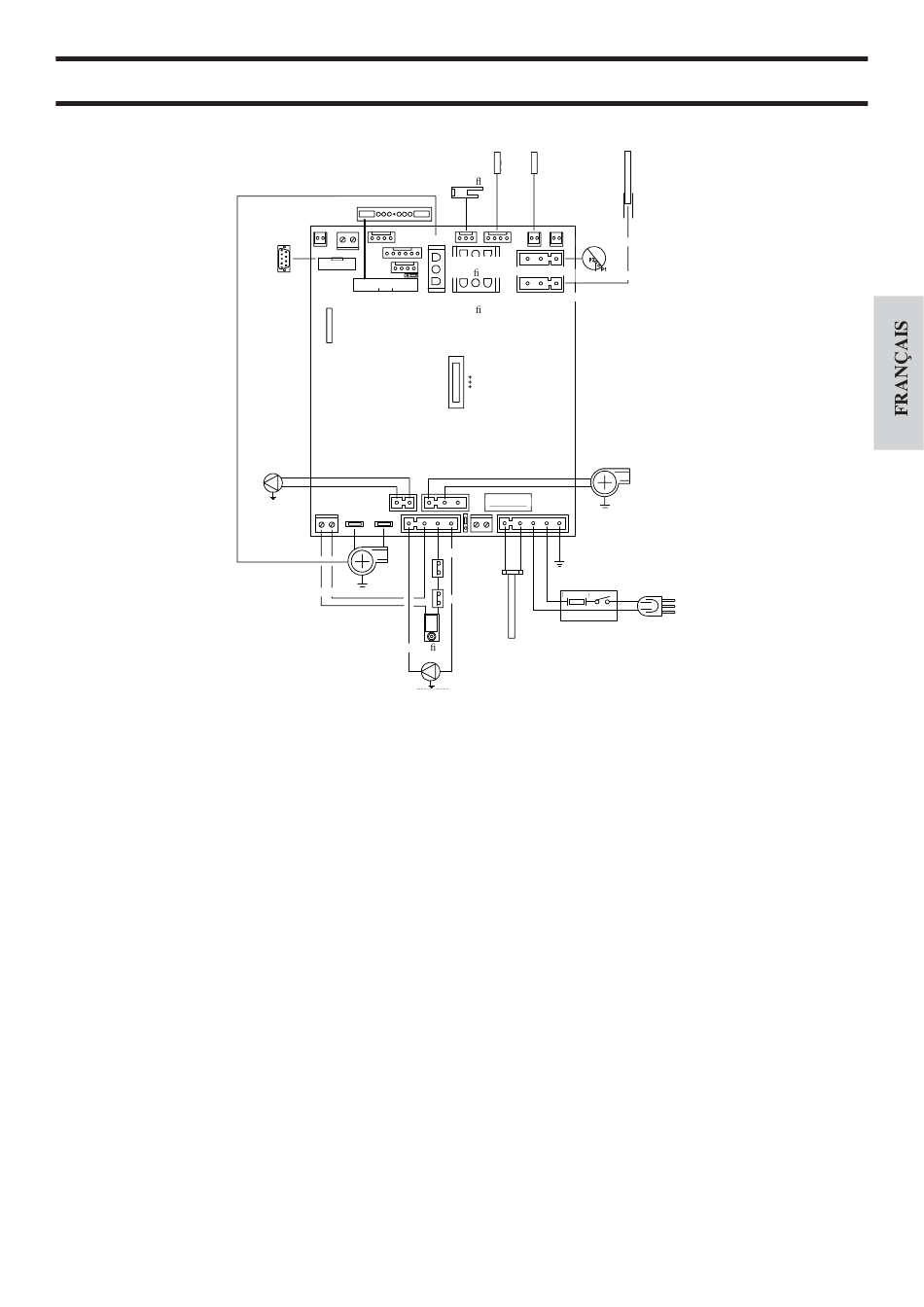

APPAREILS ÉLECTRONIQUES
Panneau commandes
RPM fumées
Prise
RS232
RS 232
consolle
Circulateur
chauffe-eau
(en option)
Mot. Exp. Fumées
Vis sans n
Circulateur de
refoulement
Sonde du Sonde de
chauffe-eau l'eau de
Thermocouple T° fumées
en option refoulement
Capteur de ux
Vacuomètre
Vis
RPM
Vacuomètre
sans n 1
Points de lecture
Thermocouple
Vis
RPM
sans n 2
à ne pas
utiliser
batterie CR 2032
Ventilation
récupération
de chaleur
Fusible 2A
TM RM 90°C
Fusible 2AT
TM 150°C
Prise arrière
RES allumage
1
PORT SÉRIE
Sur le port AUX, (située sur la carte électronique) vous pouvez
faire installer par le Revendeur un dispositif en option permet-
tant le contrôle de l'allumage et de l'extinction (par exemple
un combinateur téléphonique ou un thermostat d'ambiance),
placé derrière le thermocheminée. Peut être connecter avec le
chevalet fourni en option prévu à cet effet (cod. 640560).
BATTERIE TAMPON
Une batterie tampon (type CR 2032 de 3 Volts) se trouve sur la
carte électronique.
Son dysfonctionnement (non considéré comme un défaut de
produit, mais comme l'usure normale) est indiqué par "Con-
trôle/batterie".
Pour plus de références le cas échéant, contacter le Revendeur
qui a effectué le 1er allumage
- 47
-
Réseau 230 Vac
50Hz +/- 10%
