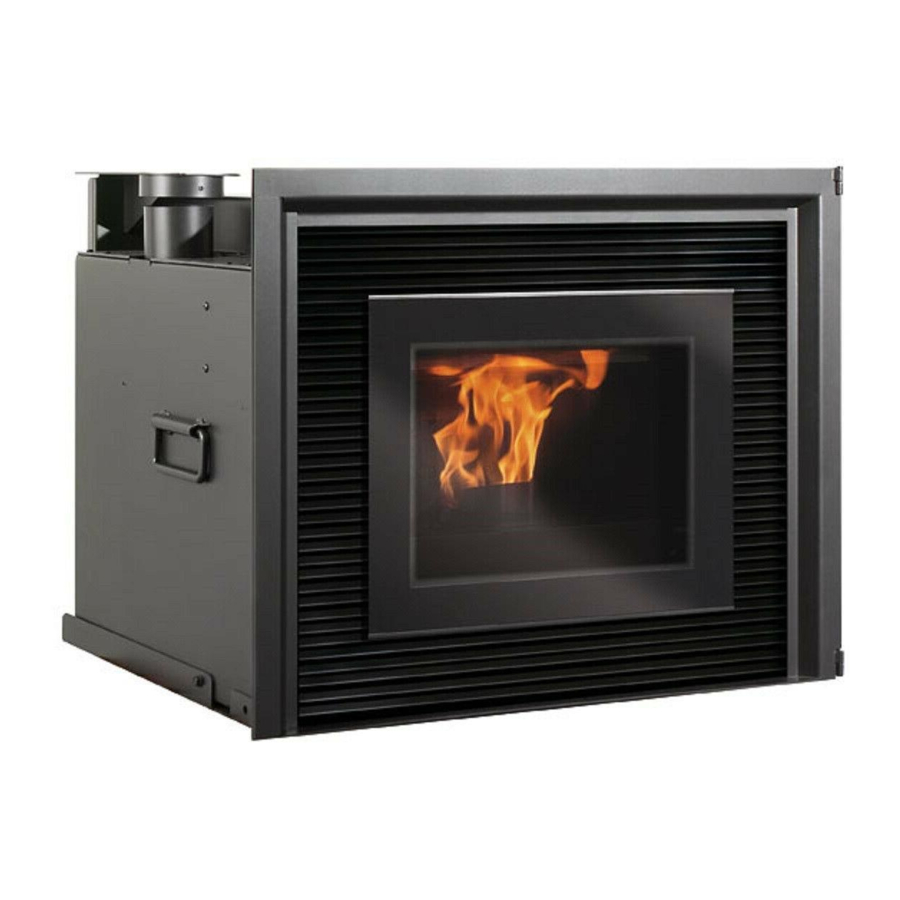

EdilKamin INPELLET 54 Installations-, Betriebs- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für INPELLET 54:
- Installations-, betriebs- und wartungsanleitung (108 Seiten)
Verwandte Anleitungen für EdilKamin INPELLET 54
Inhaltszusammenfassung für EdilKamin INPELLET 54
- Seite 1 INPELLET 54 Installazione, uso e manutenzione Installation, use and maintenance Installation, usage et maintenance Instalación, uso y mantenimiento Installations-, Betriebs- und Wartungsanleitung Installatie, gebruik en onderhoud...
-
Seite 70: Sicherheitshinweise
- Die abgebildeten Details sind graphisch und geometrisch unverbindlich. SICHERHEITSHINWEISE • INPELLET 54 wurde entwickelt, um den Raum, in dem es sich befindet, durch Strahlung und Ausgabe von warmer Luft zu heizen. • Die einzigen vom Gebrauch des Einsatzes ausgehenden Gefahren rühren von einer mangelnden Einhaltung der Installationsvorschriften oder einer direkten Berührung von (inneren) elektrischen Teilen oder einer Berührung des Feuers und heißer... - Seite 71 Inneren des Einsatzes erfolgen (siehe Seite 82). ANMERKUNGEN zum Brennstoff INPELLET 54 ist ausgelegt für den Einsatz von Holz-Pellets zu verbrennen mit 6 mm Durchemesser. Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6 mm Durchmesser präsentiert, die durch das Pressen von Sägemehl, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erhalten werden.
-
Seite 72: Sicherheitsvorrichtungen
MERKMALE ELEKTRISCHE MERKMALE WÄRMETECHNISCHE MERKMALE Fassungsvermögen Behälter Stromversorgung 230V 10% 50 Hz ac +/- Wirkungsgrad 90,1 Durchschnittliche Leistungsaufnahme Höchste Nutzleistung Leistungsaufnahme bei Zündvorgang Mindest-/Höchst-Autonomie 8 /30 Std. Frequenz der Funksteuerung Brennstoffverbrauch (min/max) 0,5 / 1,9 kg/h Funkwelle 2,4 Hz (serienmäßig) m³... - Seite 73 2) Mit den mitgelieferten Schrauben die beiden Verstärkungsstreben (A) an den senkrechten Wänden befestigen. 3) Die Auflageplatte (im Lieferumfang enthalten) des INPELLET 54 auf die gemäß Punkt 1 montierten Wändeplatzieren und mittels der mitgelieferten 4 Stk. Schrauben befestigen (Abb. 2).
-
Seite 74: Installation
Nutzquerschnitt von mindestens 80 cm², der genügend Verbrennungsluft für den Einsatz gewährleistet, ohne Unterdruckerscheinungen im Installationsraum aufkommen zu lassen. Auf der Rückseite des INPELLET 54 ist ein Stutzen mit einem Durchmesser von 5 cm vorhanden, um eine direkt mit dem Freien mittels Rohren verbundene Luftzufuhr zu verwirklichen. - Seite 75 INSTALLATION RAUCHABZUG Das Rauchabzugssystem muss für einzig für den Einsatz bestehen (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig). Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf dem Deckel. Der Rauchabzug muss mit dem Äuße- ren mittels geeigneter Stahlrohre verbunden werden, die hermetisch versiegelt sind.
- Seite 76 -Den neuen Rauchabzug aus Stahl in den bestehenden Schornstein aus Mauerwerk einführen und an dessen Unterseite das Rohrstück (A) anbringen, um sich mit dem Rauchabzugstutzen des INPELLET 54 zu verbinden (der versetzt ist). - Die Auflageplatte (B) mit Dübel an der Stelle, die der Einsatz einnehmen soll, befestigen.
-
Seite 77: Einstellsystem Der Aussentür Mit Innerem Rahmen
INSTALLATION EINSTELLSYSTEM DER AUSSENTÜR MIT INNEREM RAHMEN 1) Einstellung der Außentür, die gegenüber dem inneren Rahmen nicht "vertikal" ausgerichtet ist - die 2 Schrauben (V) des inneren Rahmens auf Höhe der Ösen lockern - wenn die Außentür gegenüber dem Rahmen zu tief sitzt, diesen nach links drücken und die Schrauben festziehen - wenn die Außentür gegenüber dem Rahmen zu hoch sitzt, diesen nach rechts ziehen und die Schrauben festziehen 2) Einstellung der Außentür, die gegenüber dem inneren Rahmen nicht "horizontal"... -
Seite 78: Hinweise Zur Montage Der Verkleidung
Montageanleitungen zu Rate ziehen). Während der Installation stets die lot- und waagerechte Ausrichtung überprüfen. METALLZIERLEISTE FÜR DEN EINBAU VON “VERKLEIDUNGSRAHMEN” Den äußeren Rahmen mit Gitter des Inpellet 54 öffnen, auf der Unterseite des Aufbaus das untere Rahmenprofil (X) mithilfe der mitgelieferten Schrauben befestigen (siehe Abb. 6). -
Seite 79: Die Taste Nicht Mehrmals Drücken
GEBRAUCHSANWEISUNGEN FUNKSTEUERUNG Sie dient der Bedienung aller Funktionen. Legende der Tasten und des Displays: : Einschalten und Ausschalten (um von Funksteuerung in Standby zu aktiver Funksteuerung zu wechseln) : Zum Erhöhen oder Vermindern der diversen Einstellungen : Für die Wahl des Automatik-Betriebs : Für die Wahl des manuellen Betriebs und für den Zugang zum Kontroll- und Programmierungs-Menü... -
Seite 80: Leistungseinstellung
GEBRAUCHSANWEISUNGEN Vor dem Anzünden. 1. Anzünden: Sich an den zugelassenen Edilkamin-Händler wenden, der den Einsatz aufgrund der Installationsbedingungen einstellen wird. Die mangelnde Einschaltung durch einen zugelassenen Edilkamin-Händler bewirkt den Verfall der Garantie. Während der ersten Feuerungen können sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden. -
Seite 81: Nur Mit Der Funksteuerung Auszuführende Bedienungen
GEBRAUCHSANWEISUNGEN NUR MIT DER FUNKSTEUERUNG AUSZUFÜHRENDE BEDIENUNGEN Einstellung der Uhr Durch 2 Sekunden langes Drücken der Taste “M“ gelangt man zum Menü “UHR”, das es ermöglicht, die Uhr der Schaltkarte einzustellen. Durch anschließendes Drücken der Taste "M" werden nacheinander folgende Daten angezeigt und können eingestellt werden: Tag, Monat, Jahr, Stunde, Minute, Wochentag. - Seite 82 Ort vorzunehmenden Kontrolltätigkeiten, die den ordnungsgemäßen Betrieb des Systems bestätigen sollen. Pellet-Reservesystem Vor der Aktivierung des Systems, muss ein Sack Pellet in den Behälter geladen und INPELLET 54 bis zum Versiegen des geladenen Pellet benutzt werden. Dies dient einer kurzen Einlaufphase des Systems.
-
Seite 83: Tägliche Wartung
WARTUNG Antes de realiVor der Vornahme jeglicherWartungsarbeiten, den Ofen von der Netzversorgung trennen. Eine regelmäßige Wartung ist für den guten Betrieb des Einsatz grundlegend. DIE FEHLENDE WARTUNG führt zu einer FEHLFUNKTION des Einsatzes. Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie. TÄGLICHE WARTUNG Die Reinigung muss mithilfe eines Staubsaugers bei kaltem Einsatz erfolgen;... - Seite 84 MÖGLICHE PROBLEME Im Fall von Störungen hält der INPELLET 54 automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen.
- Seite 85 • Den Wärmetauscher vom Inneren des Feuerraums aus reinigen. 11) Mangelnde Zündung: • Tiegel reinigen. 12) “RTC RD Fehler”: INPELLET 54 hält nicht an, zeigt jedoch auf dem Display an, dass die Pufferbatterie auf der Schaltkarte auszutauschen ist. ANMERKUNG 1 Alle Meldungen bleiben solange angezeigt, bis die Taste auf der Funksteuerung gedrückt wird.
-
Seite 86: Daran Denken, Den Tiegel Vor Jedem Anzünden Zu Saugen
CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Durch den von Edilkamin zugelassenen Händler, der die Garantie ausstellt und das Wartungsheft übergeben hat, erfolgte Installation. • Belüftung des Raums • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Einsatzes •... - Seite 107 w w w . e d i l k a m i n . c o m 656310 ..11.11/D...
