KABELDRAGNING

Varning: Montera inte givaren för lågt då det kan orsaka onödigt vattensprut, oljud och fartreduktion.
3. Täta de två skruvarna med sillikon tätning för undervattensbruk för att förhindra läckage. Skruva fästet så att skruvarna
sitter mitt i skruvspåret, detta för att kunna efterjustera givarens höjd åt båda hållen. Om givaren vid svängar visar
felaktiga resultat skall givaren sänkas.
2.5 Kabeldragning
Givaren skall anslutas till instrumentet via ekolodsförstärkaren. Förstärkarboxen monteras på ett torrt och inte för varmt
ställe. Kabeln från givaren har ingen kontakt för att underlätta kabeldragning genom akterspegeln. Den är däremot försedd
med ändhylsor/kabelskydd för att förenkla installationen. Använd ett befintligt hål eller borra ett nytt. Från förstärkarboxen
dras kabeln upp till instrumentet, den har en kontakt i den änden som ansluts i förstärkarboxen.
1. Om ett nytt hål måste borras, se till att hålet kommer
ordentligt ovan vattenlinjen. Kontrollera ordentligt innan du
borrar att det inte finns något på baksidan av akterspegeln
som kan skadas. Borra med en 17 mm borr eller hålsåg.
2. Dra kabeln över eller genom akterspegeln.
3. På utsidan av skrovet, fäst kabeln med kabelklämmor och
kabelgenomföring. Borra med en 3 mm borr. (se Figur 4)
a) Montera den första kabelklämman 50 mm ovanför givarfästet
och den andra mellan kabelgenomföringen och den första
klämman.
b) Skär upp det stora spåret i kabelgenomföringen, placera
genomföringen över hålet och märk med en penna de två
fästhålen.
c) Borra de två hålen med en 3 mm borr.
d) Fyll skruvhål och genomföringshålet med sillikontätning och
skruva fast kabelgenomföringen.
Obs: Klipp ej av kabeln mellan givare och förstärkarbox.
4. Dra kabeln fram till förstärkarboxen
5. Dra kabeln från förstärkarboxen till instrumentet. Kontakten
skall vara i den änden som ansluts till förstärkarboxen.
6. Anslut kablarna enligt Figur 5.
Obs! Tänk på att dra kabeln genom bottenlockets hål innan den ansluts till skruvplinten.
2.6 Kontrollera läckor
Viktigt: När båten har placerats i vattnet är det viktigt att omedelbart kontrollera att inga läckage existerar. Lämna
aldrig båten utan kontroll efter att en givare har installerats.
7 Elektrisk installation
Avstånd från botten
Glasfiber:
Aluminium: 10 mm

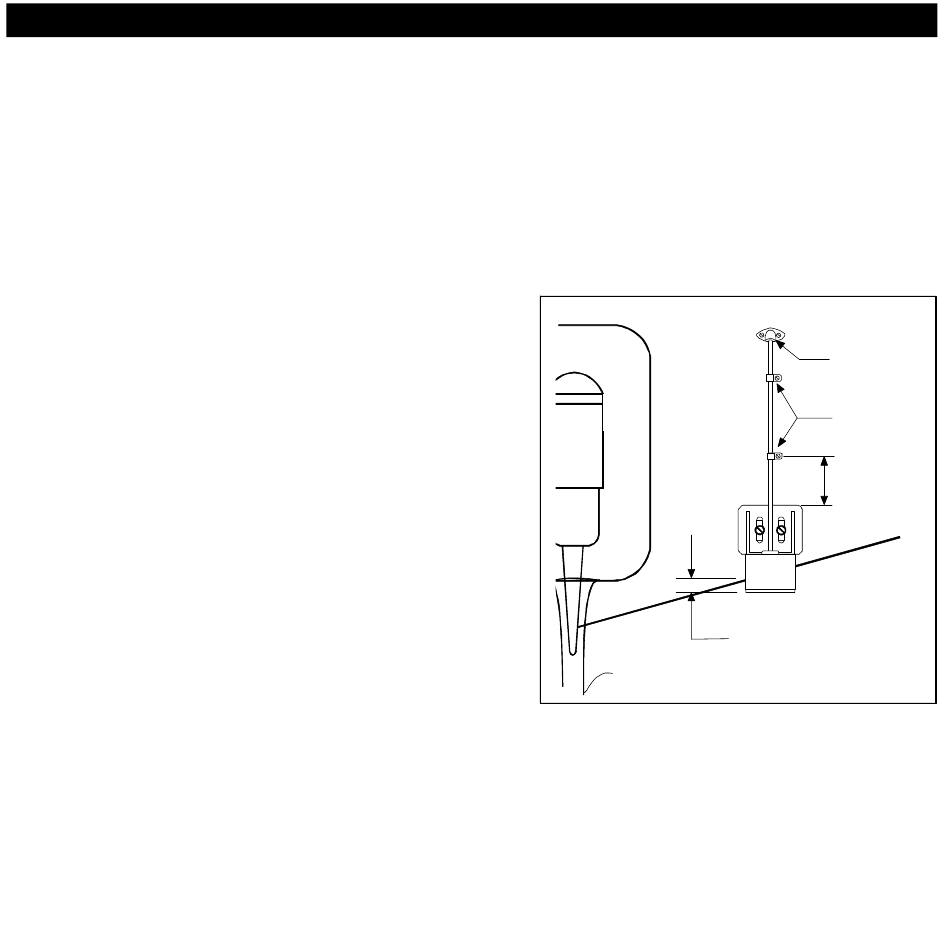

Figur 4. Montering och kabeldragning
Svenska
Kabelgenom-
föring
Kabelklämmor
50 mm
6 mm
