MONTERING

2.3 Montering och placering

1. För in toppen av givarens monteringsarmar i spåren på
baksidan av fästet. Rotera fästet neråt tills givaren snäpper in
fästet.
2. Klipp ut monteringsmallen, tejpa upp mallen på det ställe där
givaren skall monteras så att pilen pekar på akterspegelns. Se
till att monteringsmallen sitter horisontellt (se Figur 2).
OBS: På aluminiumskrov skall mallen monteras 6mm under
akterspegelskanten.

2.4 Montering och justering

1. Borra två 4mm hål som skall vara 22mm djupa för montage av
givarfästet. För att inte borra för djupt, linda en tejp på borren 22mm
från spetsen.
Obs: För att minimera risken för
krackelering vid borrning, förborra genom
gelcoaten med en försänkare eller en 6 mm
borr.
2. Placera givaren på plats och använd en
linjal får att rikta in givaren i förhållande till
botten på båten. Rikta in givaren så att den är
nästan parallell med botten med en liten
vinkel. Bakdelen av givaren skall sitta ca. 2
mm lägre än framdelen. Jämför med Figur
3.
3
Fästet är designat för en standard 13°
akterspegelsvinkel. För att justera givarens
vinkel i förhållande till botten, använd den
medföljande kilen. På båtar med 3° vinkel på
akterspegeln, vänd kilen med den tjocka
änden neråt. Om vinkel är större ca 20°, vänd
kilen med den tjocka änden uppåt. Snäpp dit
kilen på fästet och använd linjalen för att
kontrollera att givaren sitter i rätt vinkel.
Obs: För båtar med andra vinklar på
akterspegel måste en kil tillverkas för att
montera givaren i rätt vinkel.

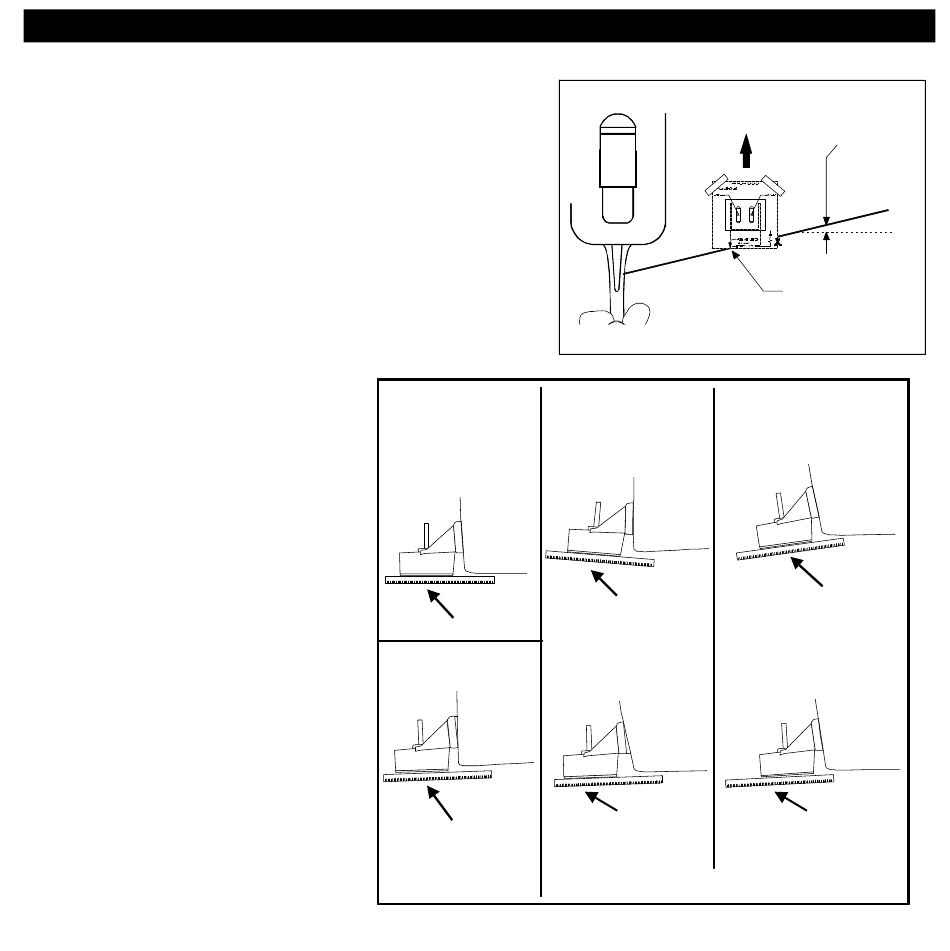

Figur 2. Monteringsmallens placering
13° akterspegel
3° akterspegel
OK
parallell
14° till 19° vinkel
OK
Liten vinkel
Figur 3. Givarens vinkel
Monteringsmallen
skall sitta horisontellt
Pilen på mallen skall
peka på underkanten
av akterspegeln
20° akterspegel
NEJ
Negativ
vinkel
OK
Liten vinkel
Svenska
V-bottenvinkel
NEJ
För stor
vinkel
OK
Liten vinkel
