Judo Multiflex Disc Filter JMDF 2 Einbau- Und Betriebsanleitung Seite 17

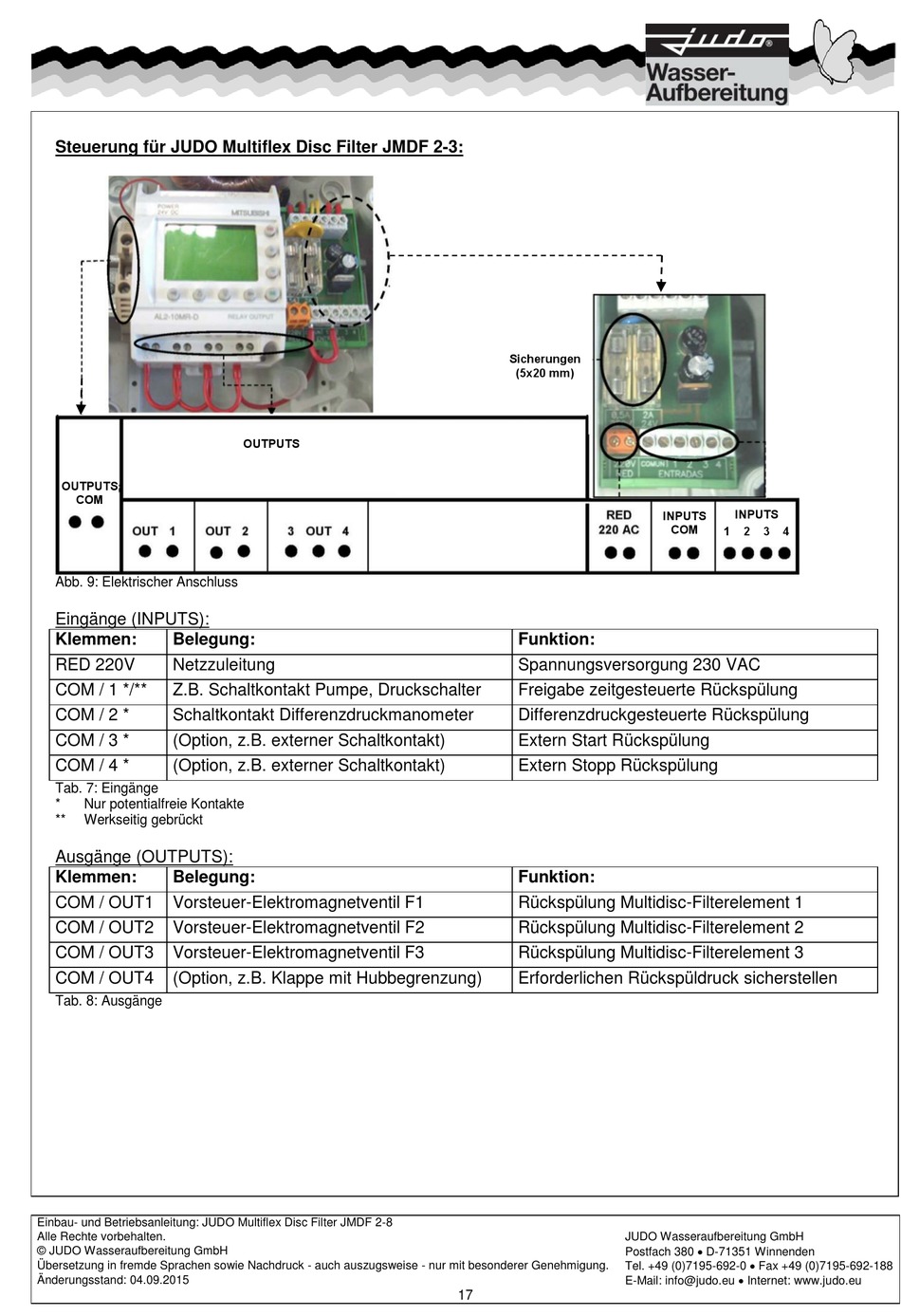

Steuerung für JUDO Multiflex Disc Filter JMDF 2-3:
OUTPUTS
COM
Abb. 9: Elektrischer Anschluss
Eingänge (INPUTS):
Klemmen: Belegung:
RED 220V Netzzuleitung
COM / 1 */** Z.B. Schaltkontakt Pumpe, Druckschalter
COM / 2 * Schaltkontakt Differenzdruckmanometer
COM / 3 * (Option, z.B. externer Schaltkontakt)
COM / 4 * (Option, z.B. externer Schaltkontakt)
Tab. 7: Eingänge
* Nur potentialfreie Kontakte
** Werkseitig gebrückt
Ausgänge (OUTPUTS):
Klemmen: Belegung:
COM / OUT1 Vorsteuer-Elektromagnetventil F1
COM / OUT2 Vorsteuer-Elektromagnetventil F2
COM / OUT3 Vorsteuer-Elektromagnetventil F3
COM / OUT4 (Option, z.B. Klappe mit Hubbegrenzung)
Tab. 8: Ausgänge
Einbau- und Betriebsanleitung: JUDO Multiflex Disc Filter JMDF 2-8
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 04.09.2015
OUTPUTS
Sicherungen
(5x20 mm)
Funktion:
Spannungsversorgung 230 VAC
Freigabe zeitgesteuerte Rückspülung
Differenzdruckgesteuerte Rückspülung
Extern Start Rückspülung
Extern Stopp Rückspülung
Funktion:
Rückspülung Multidisc-Filterelement 1
Rückspülung Multidisc-Filterelement 2
Rückspülung Multidisc-Filterelement 3
Erforderlichen Rückspüldruck sicherstellen
JUDO Wasseraufbereitung GmbH
Postfach 380  D-71351 Winnenden
Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188
E-Mail: info@judo.eu  Internet: www.judo.eu
17
INPUTS
INPUTS
COM
1 2 3 4
