2

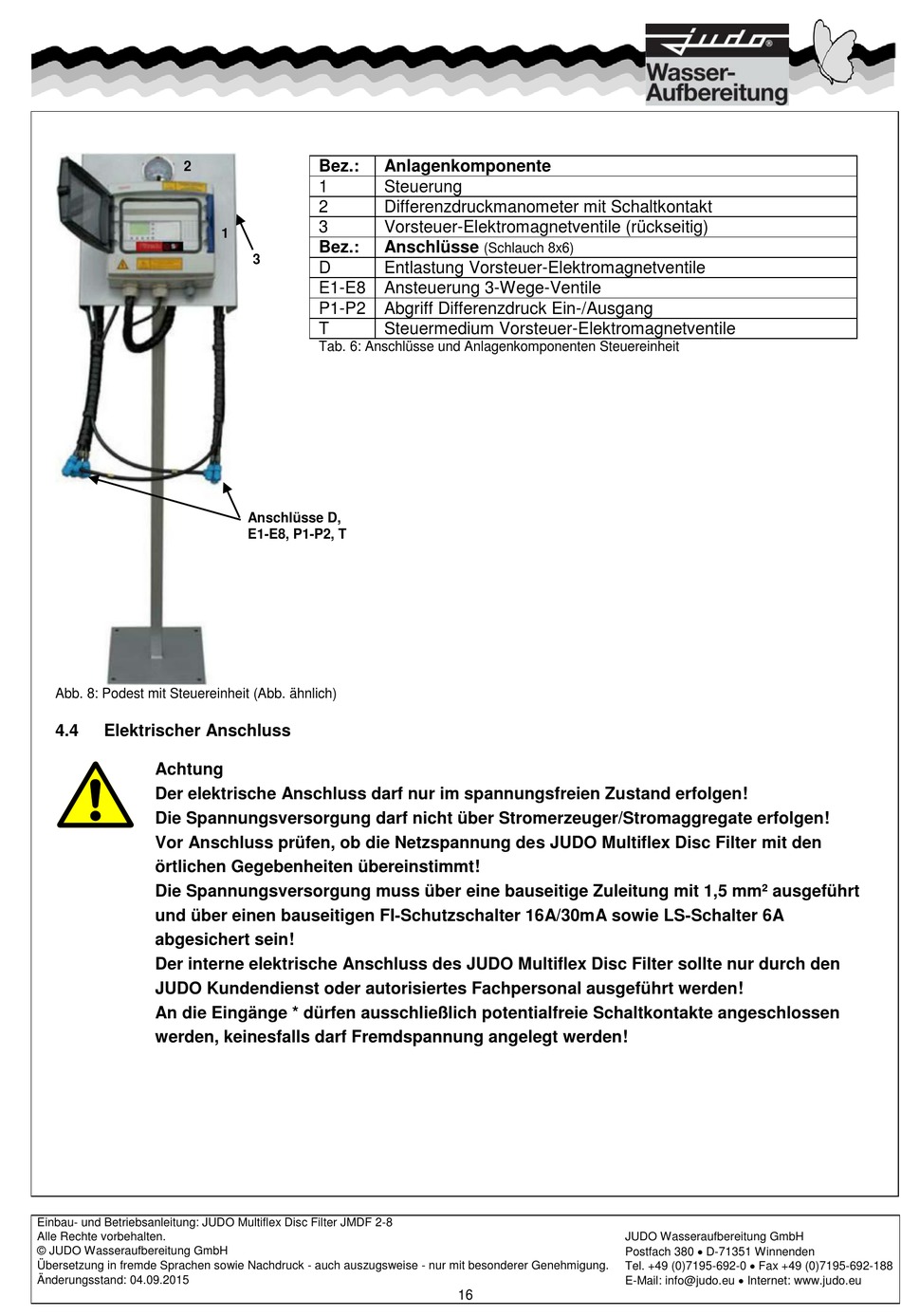

Abb. 8: Podest mit Steuereinheit (Abb. ähnlich)
4.4
Elektrischer Anschluss
Achtung
Der elektrische Anschluss darf nur im spannungsfreien Zustand erfolgen!
Die Spannungsversorgung darf nicht über Stromerzeuger/Stromaggregate erfolgen!
Vor Anschluss prüfen, ob die Netzspannung des JUDO Multiflex Disc Filter mit den
örtlichen Gegebenheiten übereinstimmt!
Die Spannungsversorgung muss über eine bauseitige Zuleitung mit 1,5 mm² ausgeführt
und über einen bauseitigen FI-Schutzschalter 16A/30mA sowie LS-Schalter 6A
abgesichert sein!
Der interne elektrische Anschluss des JUDO Multiflex Disc Filter sollte nur durch den
JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden!
An die Eingänge * dürfen ausschließlich potentialfreie Schaltkontakte angeschlossen
werden, keinesfalls darf Fremdspannung angelegt werden!
Einbau- und Betriebsanleitung: JUDO Multiflex Disc Filter JMDF 2-8
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 04.09.2015
Bez.:
Anlagenkomponente
1
Steuerung
2
Differenzdruckmanometer mit Schaltkontakt
3
Vorsteuer-Elektromagnetventile (rückseitig)
1
Bez.:
Anschlüsse
3
D
Entlastung Vorsteuer-Elektromagnetventile
E1-E8
Ansteuerung 3-Wege-Ventile
P1-P2
Abgriff Differenzdruck Ein-/Ausgang
T
Steuermedium Vorsteuer-Elektromagnetventile
Tab. 6: Anschlüsse und Anlagenkomponenten Steuereinheit
Anschlüsse D,
E1-E8, P1-P2, T
(Schlauch 8x6)
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
16
