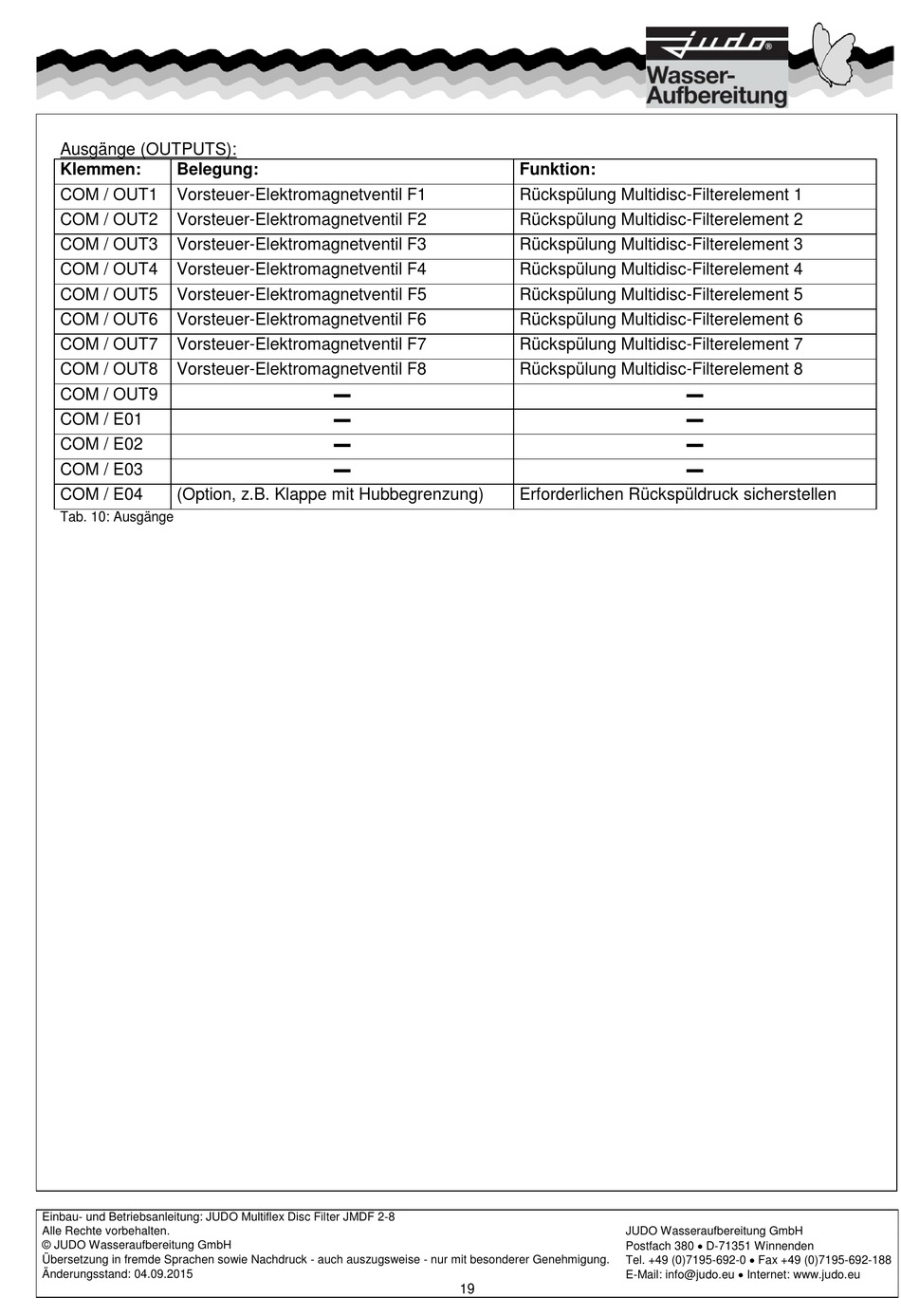

Ausgänge (OUTPUTS):
Klemmen: Belegung:
COM / OUT1 Vorsteuer-Elektromagnetventil F1
COM / OUT2 Vorsteuer-Elektromagnetventil F2
COM / OUT3 Vorsteuer-Elektromagnetventil F3
COM / OUT4 Vorsteuer-Elektromagnetventil F4
COM / OUT5 Vorsteuer-Elektromagnetventil F5
COM / OUT6 Vorsteuer-Elektromagnetventil F6
COM / OUT7 Vorsteuer-Elektromagnetventil F7
COM / OUT8 Vorsteuer-Elektromagnetventil F8
COM / OUT9
COM / E01
COM / E02
COM / E03
COM / E04 (Option, z.B. Klappe mit Hubbegrenzung)
Tab. 10: Ausgänge
Einbau- und Betriebsanleitung: JUDO Multiflex Disc Filter JMDF 2-8
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 04.09.2015
▬
▬
▬
▬
19
Funktion:
Rückspülung Multidisc-Filterelement 1
Rückspülung Multidisc-Filterelement 2
Rückspülung Multidisc-Filterelement 3
Rückspülung Multidisc-Filterelement 4
Rückspülung Multidisc-Filterelement 5
Rückspülung Multidisc-Filterelement 6
Rückspülung Multidisc-Filterelement 7
Rückspülung Multidisc-Filterelement 8
▬
▬
▬
▬
Erforderlichen Rückspüldruck sicherstellen
