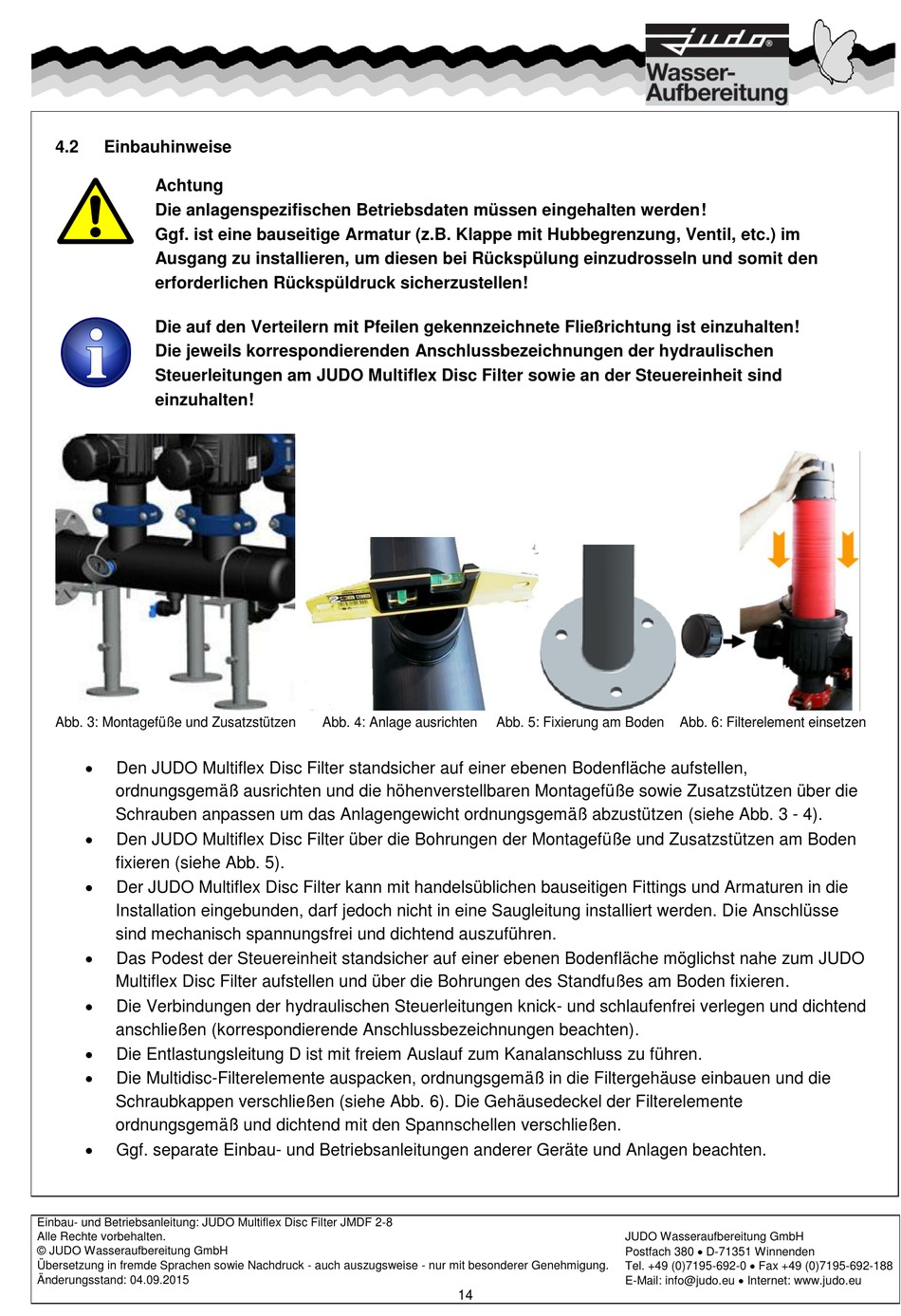

Einbauhinweise - Judo Multiflex Disc Filter JMDF 2 Einbau- Und Betriebsanleitung

4.2

Einbauhinweise

Achtung
Die anlagenspezifischen Betriebsdaten müssen eingehalten werden!
Ggf. ist eine bauseitige Armatur (z.B. Klappe mit Hubbegrenzung, Ventil, etc.) im
Ausgang zu installieren, um diesen bei Rückspülung einzudrosseln und somit den
erforderlichen Rückspüldruck sicherzustellen!
Die auf den Verteilern mit Pfeilen gekennzeichnete Fließrichtung ist einzuhalten!
Die jeweils korrespondierenden Anschlussbezeichnungen der hydraulischen
Steuerleitungen am JUDO Multiflex Disc Filter sowie an der Steuereinheit sind
einzuhalten!
Abb. 3: Montagefüße und Zusatzstützen

Den JUDO Multiflex Disc Filter standsicher auf einer ebenen Bodenfläche aufstellen,
ordnungsgemäß ausrichten und die höhenverstellbaren Montagefüße sowie Zusatzstützen über die
Schrauben anpassen um das Anlagengewicht ordnungsgemäß abzustützen (siehe Abb. 3 - 4).

Den JUDO Multiflex Disc Filter über die Bohrungen der Montagefüße und Zusatzstützen am Boden
fixieren (siehe Abb. 5).

Der JUDO Multiflex Disc Filter kann mit handelsüblichen bauseitigen Fittings und Armaturen in die
Installation eingebunden, darf jedoch nicht in eine Saugleitung installiert werden. Die Anschlüsse
sind mechanisch spannungsfrei und dichtend auszuführen.

Das Podest der Steuereinheit standsicher auf einer ebenen Bodenfläche möglichst nahe zum JUDO
Multiflex Disc Filter aufstellen und über die Bohrungen des Standfußes am Boden fixieren.

Die Verbindungen der hydraulischen Steuerleitungen knick- und schlaufenfrei verlegen und dichtend
anschließen (korrespondierende Anschlussbezeichnungen beachten).

Die Entlastungsleitung D ist mit freiem Auslauf zum Kanalanschluss zu führen.

Die Multidisc-Filterelemente auspacken, ordnungsgemäß in die Filtergehäuse einbauen und die
Schraubkappen verschließen (siehe Abb. 6). Die Gehäusedeckel der Filterelemente
ordnungsgemäß und dichtend mit den Spannschellen verschließen.

Ggf. separate Einbau- und Betriebsanleitungen anderer Geräte und Anlagen beachten.
Einbau- und Betriebsanleitung: JUDO Multiflex Disc Filter JMDF 2-8
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 04.09.2015
Abb. 4: Anlage ausrichten
14
Abb. 5: Fixierung am Boden
JUDO Wasseraufbereitung GmbH
Postfach 380  D-71351 Winnenden
Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188
E-Mail: info@judo.eu  Internet: www.judo.eu
Abb. 6: Filterelement einsetzen
