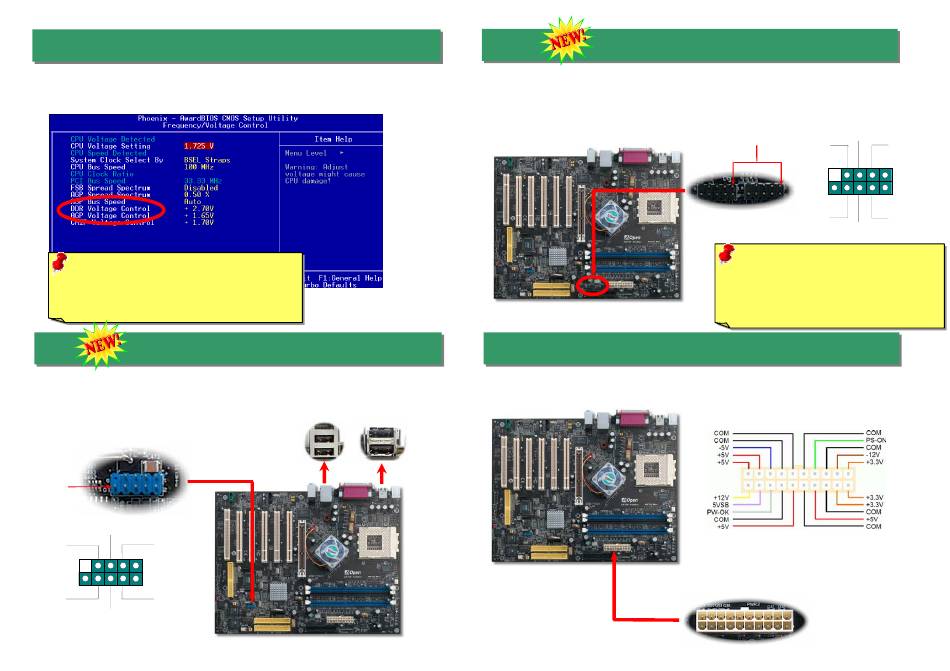

6. Speicher- & AGP-Spannungseinstellung
Aufgrund des benutzerfreundlichen Designs dieses Motherboards können Sie die
Speicher- und AGP-Spannung im BIOS einstellen. Die Speicherspannung liegt im Bereich
2.5 Volt bis 2.8 Volt, die AGP-Spannung im Bereich 1.5 Volt bis 1.65 Volt.
Anmerkung: Die Einstellung dieser Spannung ist
risikoreich. Prüfen Sie bitte VORHER, ob Ihre
Speicher- und AGP-Karte die neuen Spannungen
unterstützen.
7. Unterstützung für USB 2.0-Header
Dieses Motherboard verfügt über sechs USB-Ports zum Anschluss von USB-Geräten,
wie Mäusen, Tastaturen, Modems, Drucker usw. An der Gehäuserückseite befinden sich
4 USB-Ports. Mit geeigneten Kabeln können Sie den zusätzlichen USB-Header mit
weiteren Anschlüssen an der Frontplatte bzw. der Rückseite des Gehäuses verbinden.
Pin 1
SBD2+
SBD2-
GND
Key
1
NC
2
SBD3-
GND
SBD3+
USB 2.0-Header
8. IEEE 1394-Header
Durch den integrierten IEEE1394 MAC des nVIDIA nForce2-MCP-T-Chipsatzes bietet der
IEEE 1394-Header Datentransferraten von bis zu 400 MB/Sek. (USB nur 12 MB/Sek.).
Deshalb kann das IEEE 1394-Interface mit Geräten verbunden werden, die hohe
Datentransferraten benötigen, wie z.B. Digitalkameras, Scanner oder andere IEEE
1394-Geräte. Bitte verwenden Sie zum Geräteanschluss ein geeignetes Kabel.
9. ATX-Netzanschluss
Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss. Vergewissern
Sie sich, dass Sie ihn in die richtige Richtung einsetzen.
TPB+
Pin 1
+12 Volt
GND
(verbunden)
TPA+
9
1
10
2
SHIELD GND
TPA-
GND
-12 Volt
(verbunden)
TPB-
Warnung: Beachten Sie, dass der IEEE
1394-Header die "Hot-pluggable"-Funktion
nicht unterstützt, da er den IC des
Controllers
durchbrennen
und
Motherboard beschädigen würde.
das
