2. Funktionsbeschreibung

Der Azimuth (vertikale Position des Abtast-Diamanten) ist maßgeblich für den
Kanalgleichlauf, den Frequenzverlauf, sowie das Übersprechen zwischen beiden Kanälen
ihres Tonabnehmers verantwortlich. Alleine die optische Kontrolle des Tonabnehmers ist
nicht ausreichend für eine korrekte Azimuth-Einstellung. Die exakte Position lässt sich nur mit
Hilfe eines Messgerätes ermitteln. Der
linken zum rechten Kanal und umgekehrt.
Im Idealfall, wenn der Azimuth korrekt eingestellt ist, sollten beide Messwerte gleich sein.
Zusätzlich können Sie mit der Funktion „Level" die Ausgangsspannung ihres Tonabnehmers
prüfen. Für diese Messfunktion muß die Eingangsempfindlichkeit auf Stellung MM
stehen.
Azimuth Optimizer
Der
sich im Phono-Betrieb die korrekte Einstellung sofort über die Anlage klanglich überprüfen
lässt.
Zusätzlich besteht die Möglichkeit über den eingebauten Kopfhörerverstärker das Signal
abzuhören, somit kann das Gerät auch für den mobilen Einsatz verwendet werden.
Es können Kopfhörer mit einer Impedanz von 100 Ohm bis 600 Ohm angeschlossen
werden
Für die Messungen benötigen Sie unsere clearaudio Azimuth Optimizer Test Record
(Best.-Nr. LPT Azimuth 080108).
Auf Seite 1 werden die Tracks 1 bis 20 gebraucht.
Track 1 = Signal linker Kanal 1kHz 0dB = 10cm/s (Spitze)
Track 2 = Signal rechter Kanal 1kHz 0dB = 10cm/s (Spitze)
...
Track 19 = Signal linker Kanal 1kHz 0dB = 10cm/s (Spitze)
Track 20 = Signal rechter Kanal 1kHz 0dB = 10cm/s (Spitze)

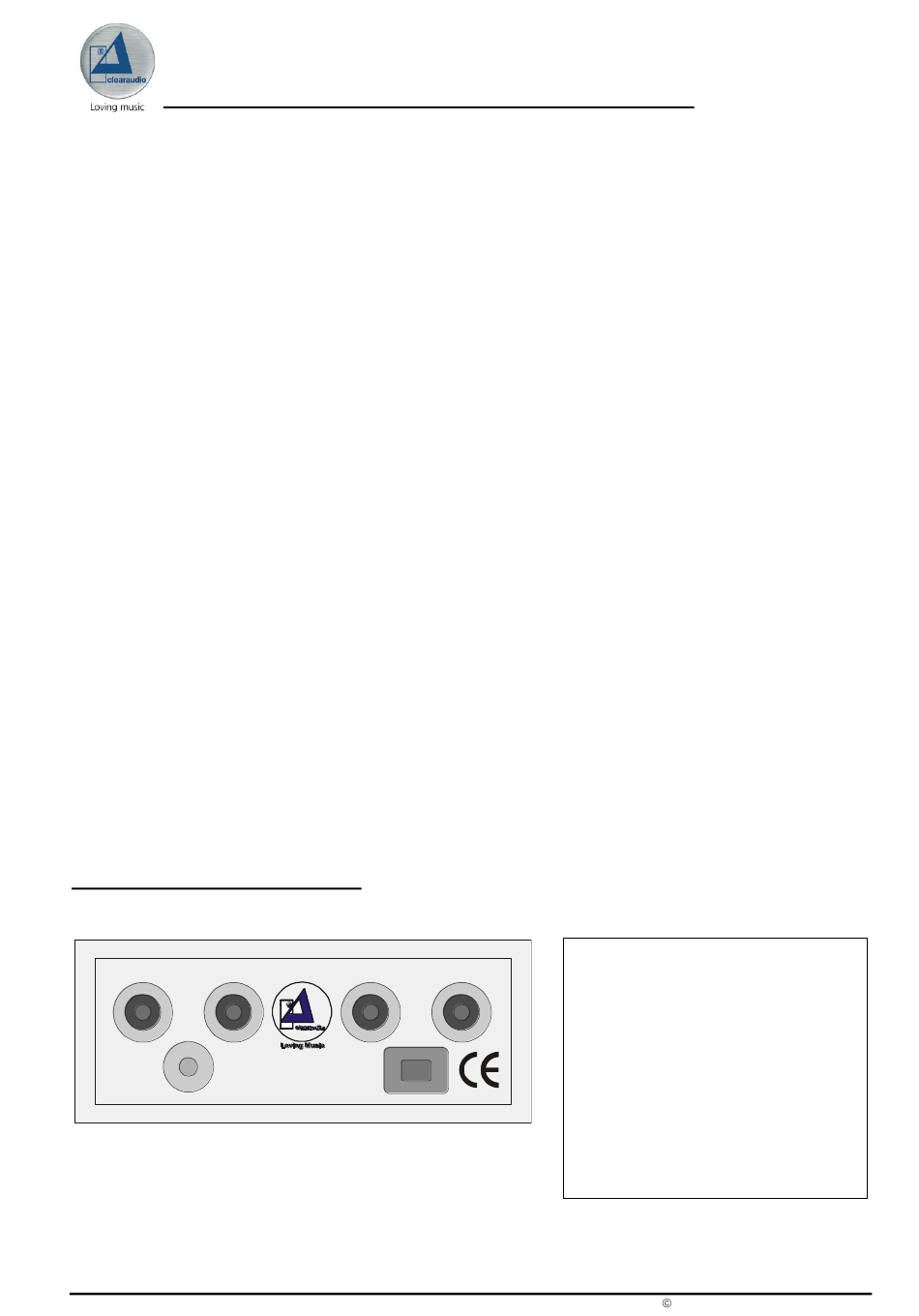

Anschlüsse auf der Rückseite:
INPUT LEFT INPUT RIGHT
GROUND
Page / Seite 11
Azimuth Optimizer
hat einen hochwertigen Phonovorverstärker eingebaut, mit dem
OUTPUT LEFT OUTPUT RIGHT
POWER SUPPLY
DC 24 VOLT
Azimuth Optimizer
User manual / Bedienungsanleitung
misst das Übersprechen vom
INPUT LEFT; INPUT RIGHT
Anschluß für Plattenspieler
OUTPUT LEFT; OUTPUT RIGHT
Ausgang zum Vorverstärker
GROUND
Erdungsanschluß für Tonarm
POWER SUPPLY
Anschluß für 24 V-Steckernetzteil
Friwo FW75550/24
