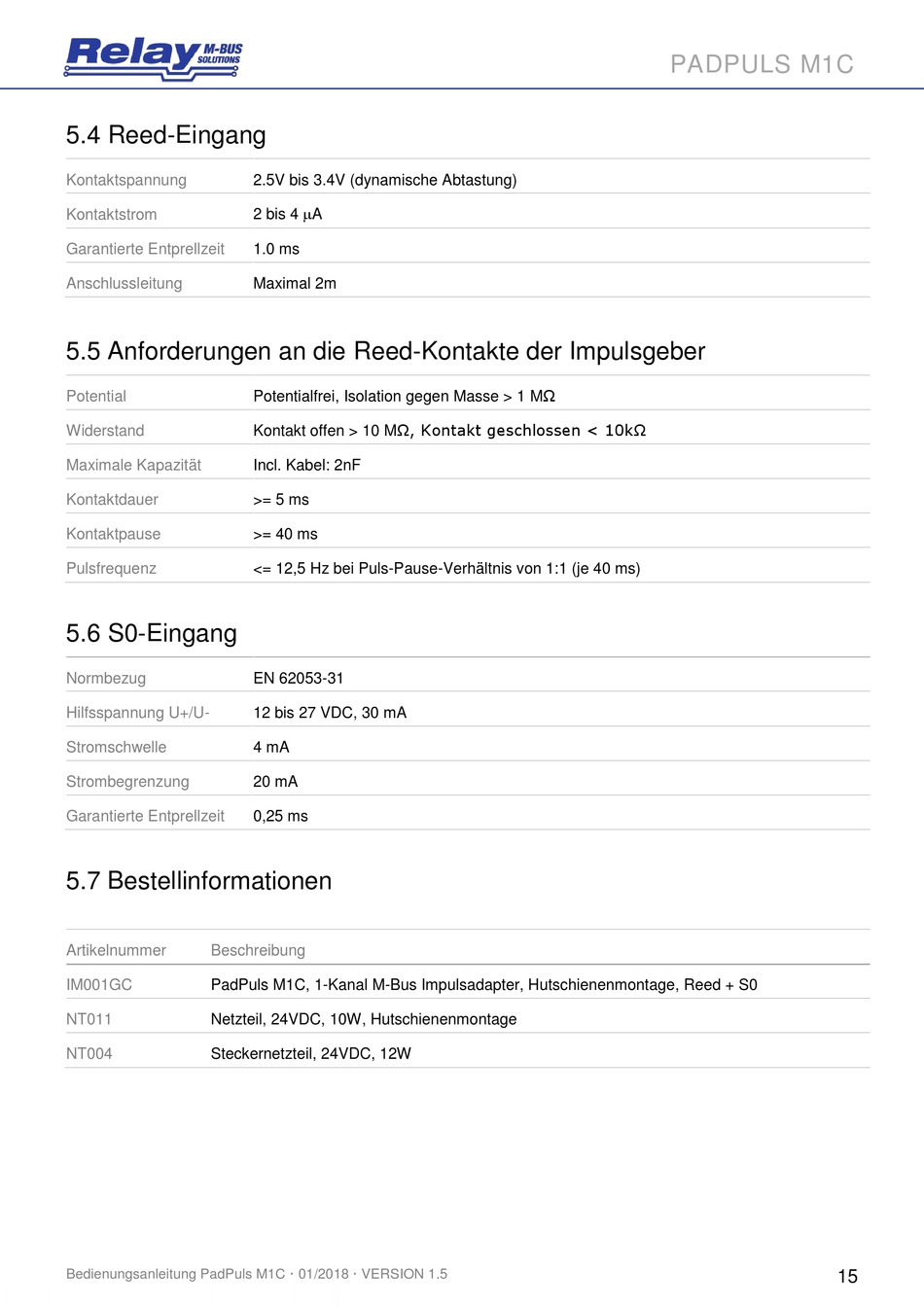

5.4 Reed-Eingang

Kontaktspannung
Kontaktstrom
Garantierte Entprellzeit
Anschlussleitung
5.5 Anforderungen an die Reed-Kontakte der Impulsgeber
Potential
Widerstand
Maximale Kapazität
Kontaktdauer
Kontaktpause
Pulsfrequenz
5.6 S0-Eingang
Normbezug
Hilfsspannung U+/U-
Stromschwelle
Strombegrenzung
Garantierte Entprellzeit

5.7 Bestellinformationen

Artikelnummer Beschreibung
IM001GC PadPuls M1C, 1-Kanal M-Bus Impulsadapter, Hutschienenmontage, Reed + S0
NT011 Netzteil, 24VDC, 10W, Hutschienenmontage
NT004 Steckernetzteil, 24VDC, 12W
Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5
2.5V bis 3.4V (dynamische Abtastung)
2 bis 4 A
1.0 ms
Maximal 2m
Potentialfrei, Isolation gegen Masse > 1 MΩ
Kontakt offen > 10 MΩ, Kontakt geschlossen < 10kΩ
Incl. Kabel: 2nF
>= 5 ms
>= 40 ms
<= 12,5 Hz bei Puls-Pause-Verhältnis von 1:1 (je 40 ms)
EN 62053-31
12 bis 27 VDC, 30 mA
4 mA
20 mA
0,25 ms
