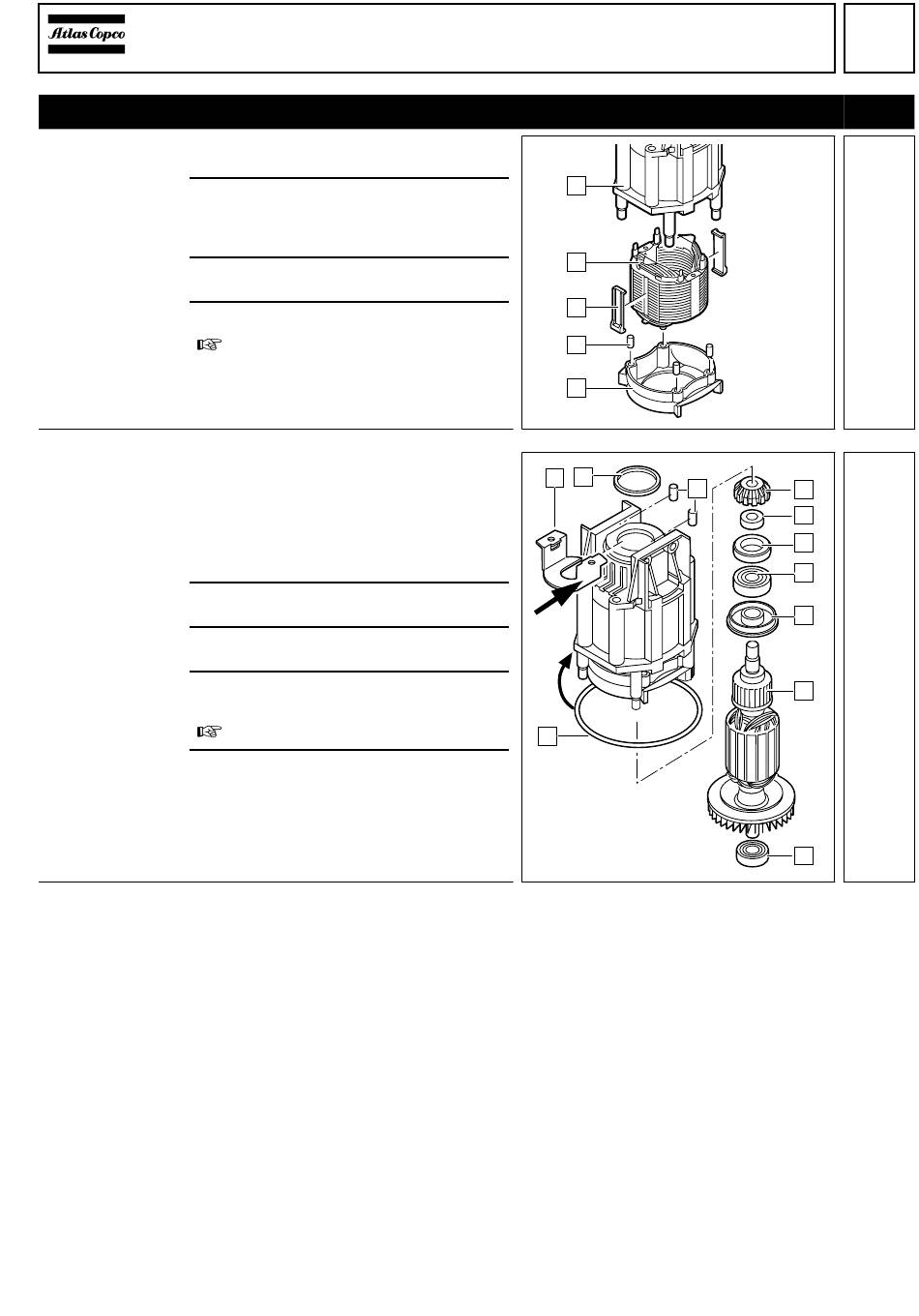

Montage
1
Feld einbauen
Zentrierleisten (3) an Feld (4) anlegen (La-
ge beachten; siehe Zeichnung).
2
Feld (4) in Motorgehäuse (5) einschieben
oder einpressen (ggfs. leichte Schläge mit
Kunststoffhammer von hinten auf Motor-
gehäuse).
3
Evtl. neue Niederhalter (2) in
Luftführungsring (1) einsetzen.
4
Luftführungsring (1) einsetzen.
1
Anker montieren
Folgende Teile auf Anker montieren:
und einsetzen
- Rillenkugellager (9) aufpressen,
- Isolierscheibe (7),
- Kugellger (6),
- Ring (5),
- Distanzring (4),
- Zahnrad (3) aufpressen.
2
Kompletten Anker (8) in das Feld ein-
schieben.
3
Niederhalter (B) auf Feldgehäuse schie-
ben.
4
Anker mit Lagerdeckel (1) im Feldgehäu-
se fixieren (in Pfeilrichtung aufschieben).
5
Dichtring (A) auf Feldgehäuse schieben
und O-Ring (2) auflegen.
Abgerundete Seite des Luftführungs-
ringes (1) zeigt zur Zentrierleiste (3).
Anker muss sich leicht drehen lassen.
Reparaturanleitung Nr.187.11/00
5
4
3
2
1
1 2
A
SEITE
10
PN 3500 X
B
3
4
5
6
7
8
9
1
2
