1

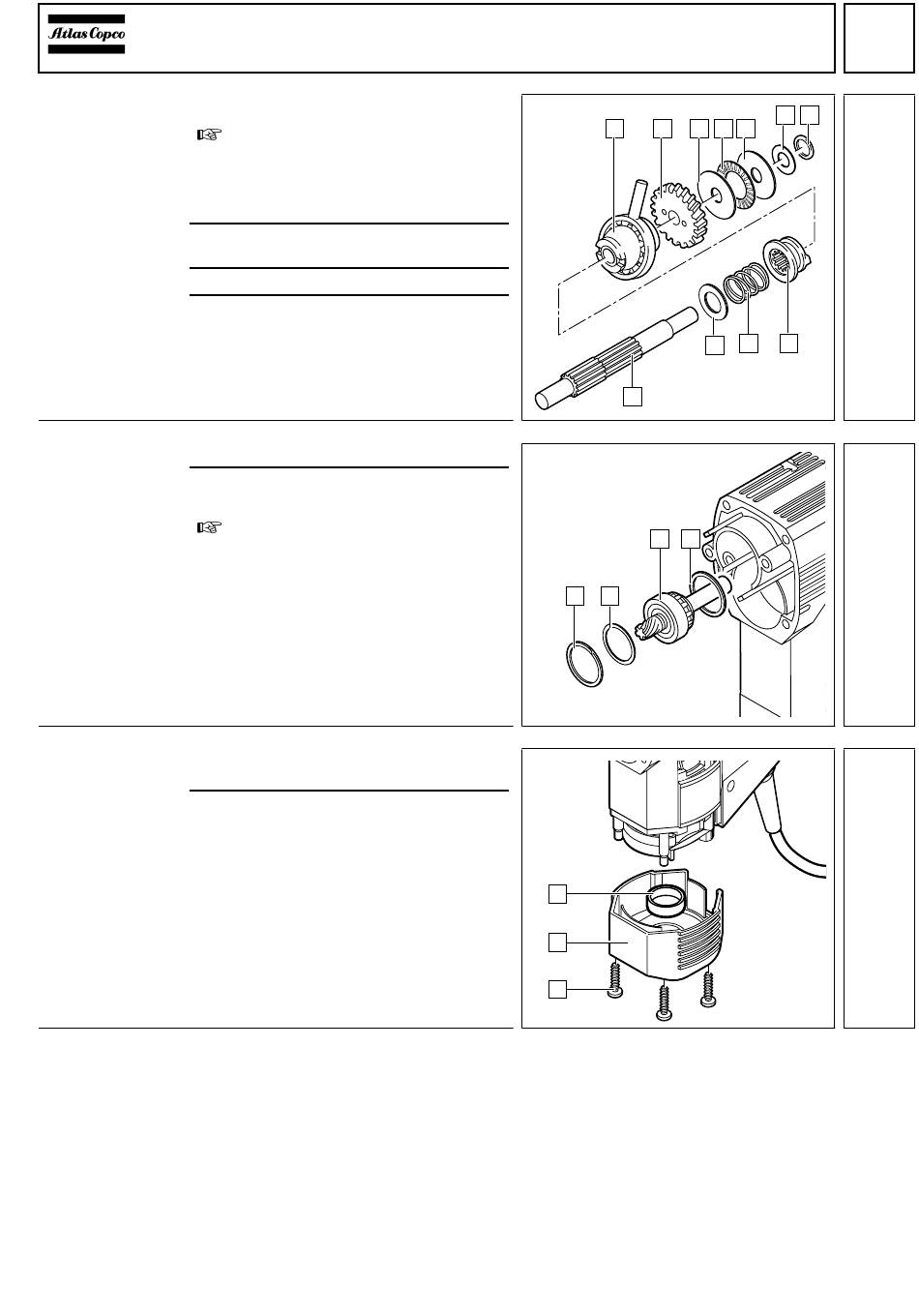

Vorgelegewelle
O-Ring (7) demontieren.
zerlegen
2
Scheibe (6) sowie Axiallager (Schei-
ben (3), (4) und (5)) abnehmen.
3
Vorgelegerad (2) abpressen.
4
Folgende Teile demontieren:
- Taumeltrieb (1),
- Kupplungshülse (B),
- Druckfeder (A),
- Scheibe (9).
1
Winkelantrieb
Sperrring (1) demontieren.
ausbauen
2
Winkelantrieb (3) mit Scheibe (2) und
Scheibe (4) herausnehmen.
1
Motordeckel
Vier Schrauben (1) lösen und Motorde-
demontieren
ckel (2) abnehmen.
2
Eventuell beschädigte Gummikappe (3)
entfernen.
Achtung! Die Demontage des
O-Rings (7) ist schwergängig; er dient
nur zum Arretieren der Scheiben bei
Montage und Demontage der Vorgele-
gewelle.
Ggf. durch leichte Schläge mit Kunst-
stoffhammer auf Getriebegehäuse
nachhelfen.
Reparaturanleitung Nr.187.11/00
1
1
2
3
2
1
PN 3500 X
6
2
3
4
5
A
B
9
8
3 4
SEITE
5
7
10
11
12
