Demontage-/Montageanweisungen

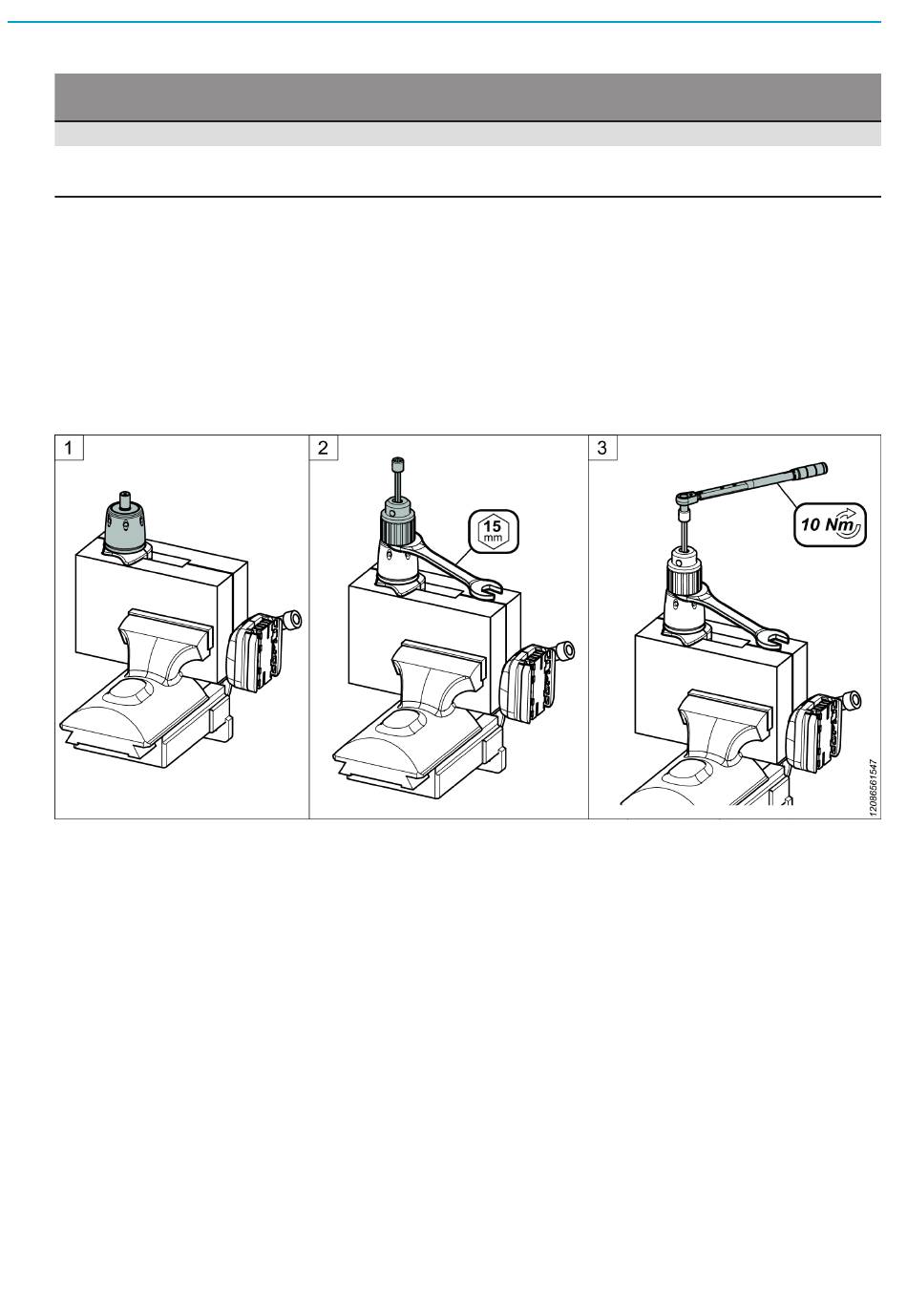

Montage des Bohrfutters
1.
Setzen Sie das Vorderteil-Modul in die Kunststoffklemmen (4080 1133 80) ein und legen Sie es in ei-
nen Schraubstock.
2.
Verwenden Sie einen 15 mm-Schraubenschlüssel (4006 3597 00) und einen Adapter für das Bohr-
futter.
3.
Ziehen Sie das Bohrfutter mit 10 Nm fest.
Montage des Planetengetriebes
Montage des Vorderteils
1.
Setzen Sie die 2 O-Ringe (4 und 5) in das Vorderteil (3) ein.
2.
Setzen Sie den Zahnkranz (6) in das Vorderteil (3) ein.
3.
Montieren Sie die Unterlegscheibe (9) und die Wellenscheibe (10) auf der Welle (8).
4.
Drücken Sie das Kugellager (11) auf die Welle (8).
5.
Montieren Sie den Sprengring (12) auf der Welle (8).
6.
Stecken Sie den Stecker (2) in das Vorderteil (3).
7.
Setzen Sie die montierte Welle (8) in das Vorderteil (3) ein.
