1

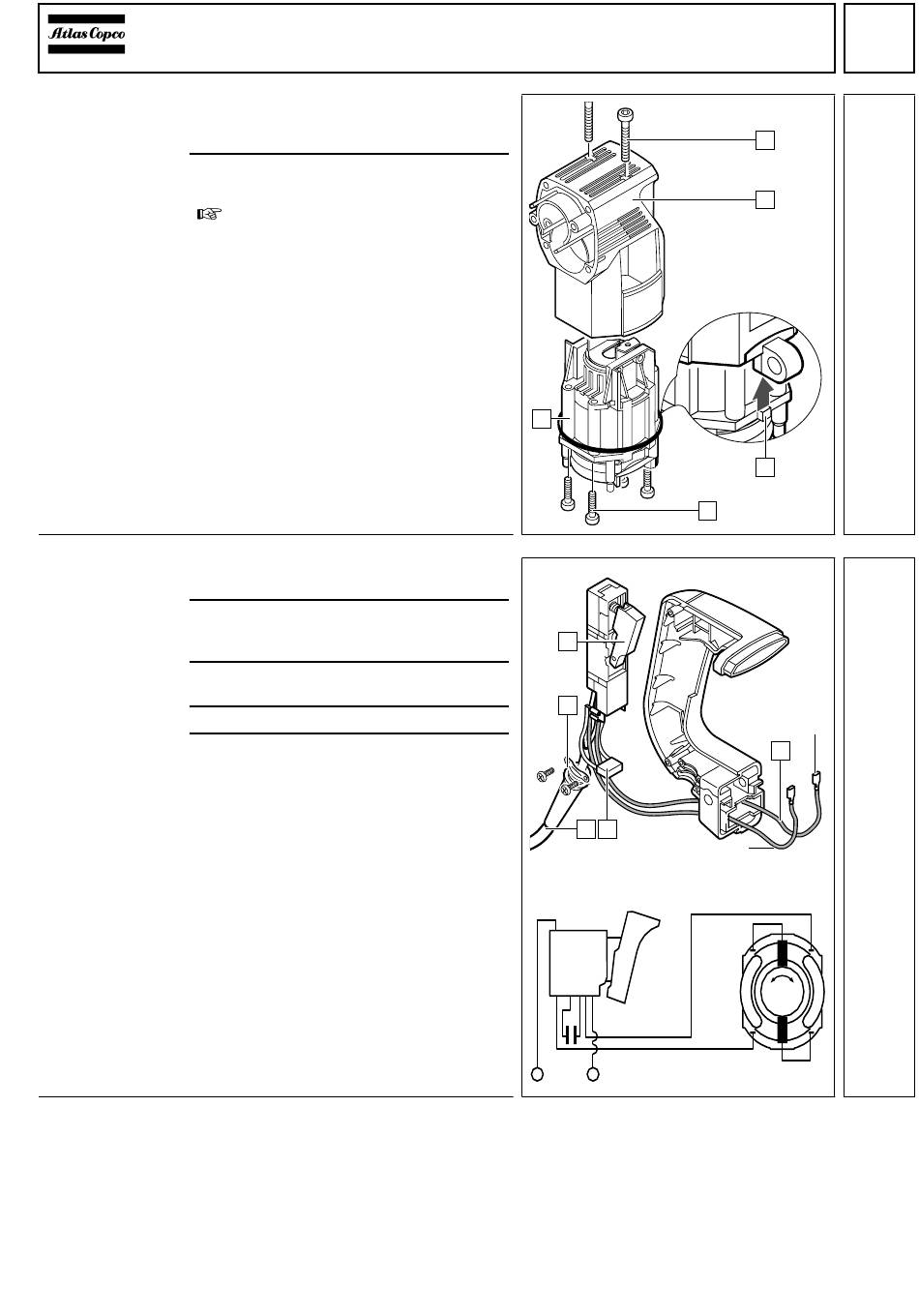

Motor einbauen
Motor (1) in Motorgehäuse (3) lagerichtig
einschieben (die Nase (4) muss in die
Aussparung des Motorgehäuses passen).
2
Motor mit Schrauben (2) und (5) ver-
schrauben (2,5 Nm).
1
Elektrik
Alle Kabel nach Schaltplan am Schalter
montieren
anschließen.
2
Die Feldzuleitungen (3) (schwarz und
gelb) wie in der Grafik gezeigt durch den
Handgriff führen.
3
Schalter (2) und Kondensator (4) in vorge-
sehene Aussparung einsetzen.
4
Netzkabel (5) in Handgriff einlegen.
5
Zugentlastung (1) festschrauben (1 Nm).
Neue Schrauben (2) und (5) mit Micro-
verkapselung verwenden oder die be-
reits benutzten Schrauben vor der
Wiederverwendung mit Sicherungs-
mittel bestreichen.
Reparaturanleitung Nr.187.11/00
1
2
1
5
4
SEITE
11
PN 3500 X
2
3
3
4
5
schwarz
3
4
gelb
