1

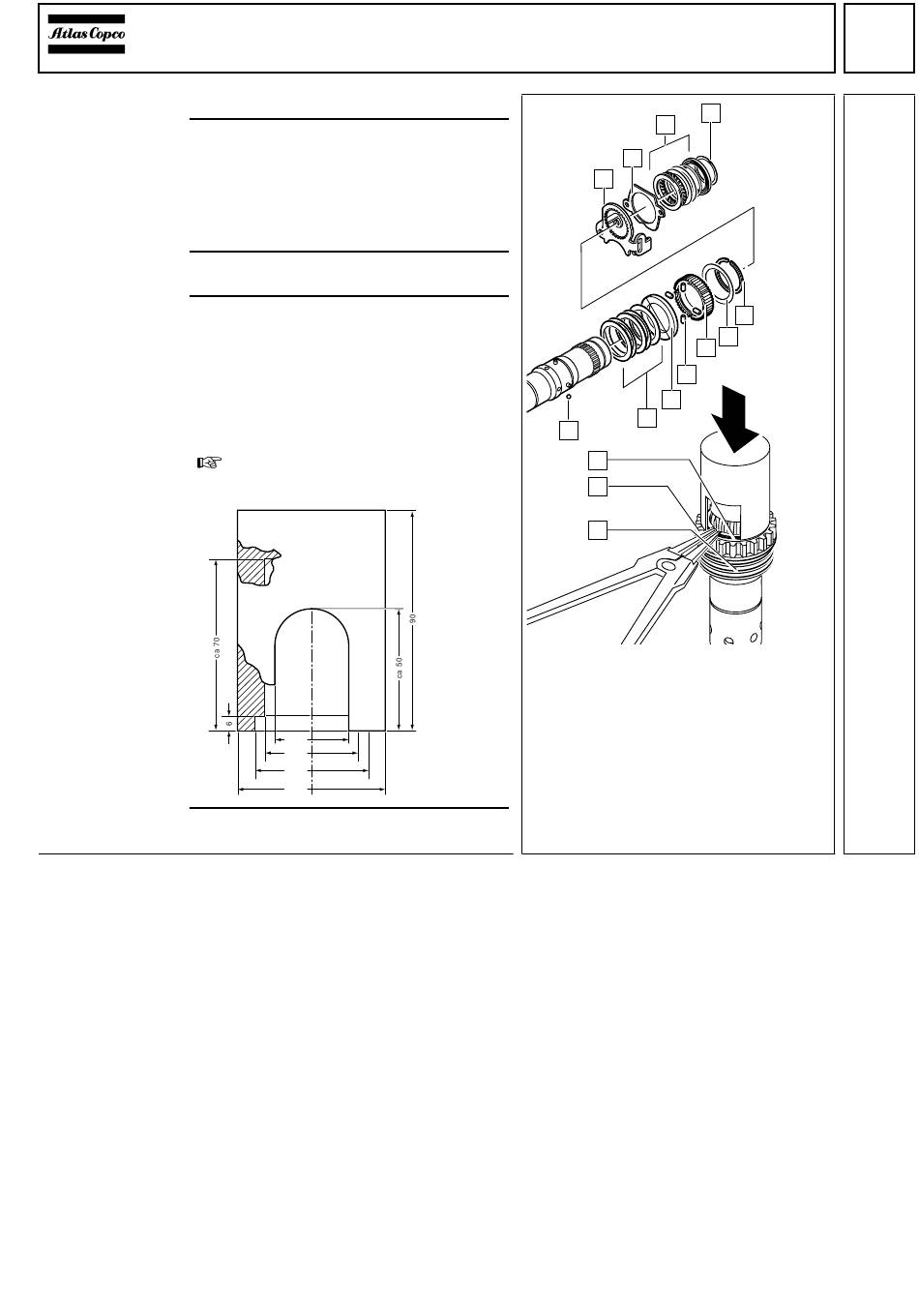

Spindel zerlegen
Sicherungsscheibe (A) entfernen.
(äußere Teile
2
Hinteres Axiallager (9) zu folgenden Ein-
demontieren)
zelteilen demontieren:
- Scheibe,
- O-Ring,
- 2 Ausgleichsscheiben (dünne Scheiben)
und
- Axiallagerring mit Scheibe (dick).
3
Niederhalteblech (8),
Arretierschieber (7) abnehmen.
4
Spindelrad (4) entfernen:
Hierzu Spindelrad (4) mit einer Hülse ge-
gen Tellerfedern (1) pressen – Siche-
rungsring (6) wird freigegeben und kann
mit Zange gelöst werden. Scheibe (5) ent-
nehmen. Spindelrad (4) und Zylinderrol-
len (3) abnehmen.
4 Kugeln (B) entnehmen.
5
Kupplungsscheibe (2) und Tellerfe-
dern (1) abnehmen.
Die Maße zum Anfertigen der Hülse
können unten stehender Skizze ent-
nommen werden!
Ø 30
Ø 40
Ø 46
Ø 60
Reparaturanleitung Nr.187.11/00
7
B
6
4
1
PN 3500 X
A
9
8
6
5
4
3
2
1
SEITE
3
6
