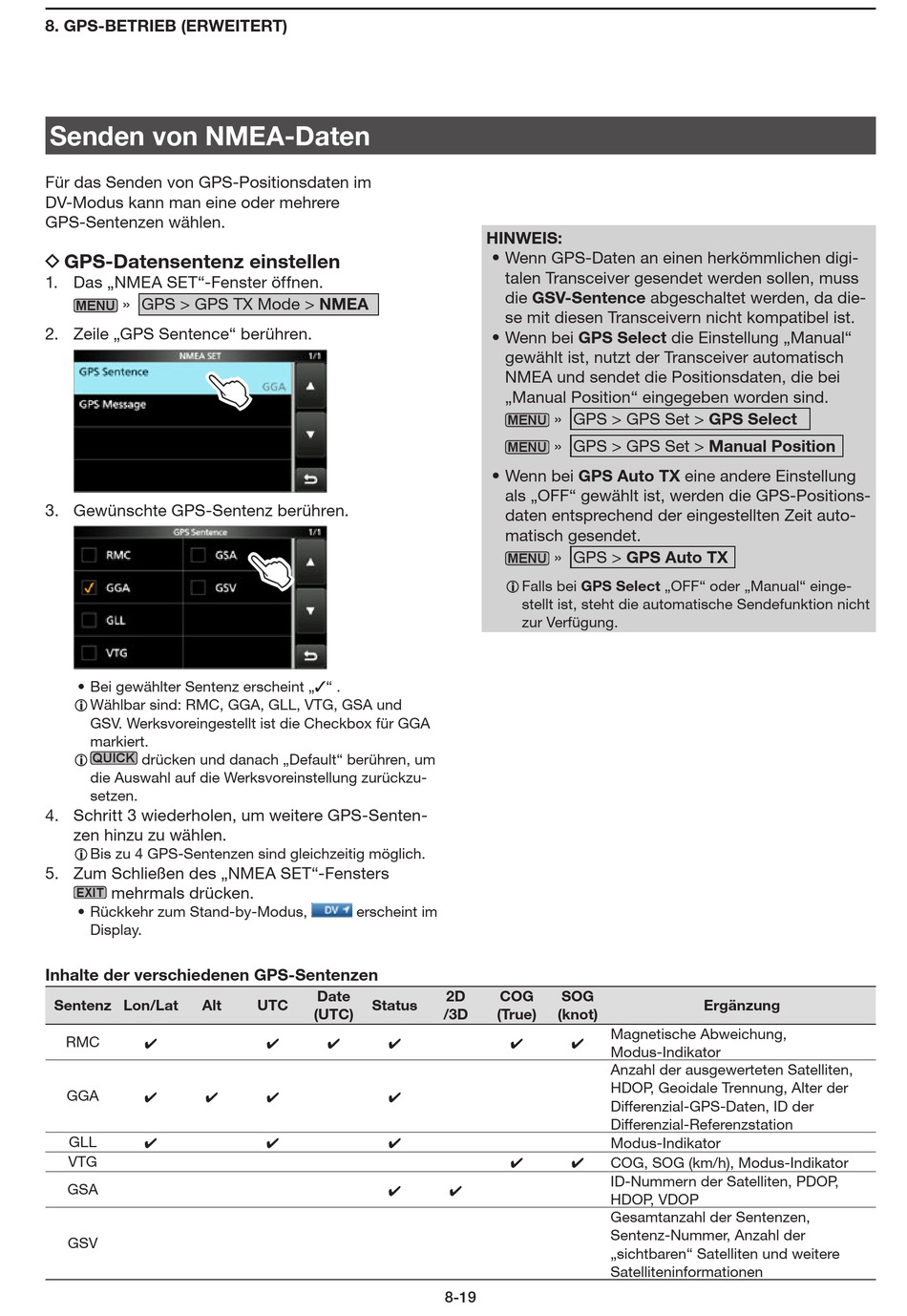

8. GPS-BETRIEB (ERWEITERT)
Senden von NMEA-Daten
Für das Senden von GPS-Positionsdaten im
DV-Modus kann man eine oder mehrere
GPS-Sentenzen wählen.
D GPS-Datensentenz einstellen
1. Das „NMEA SET"-Fenster öffnen.
» GPS > GPS TX Mode > NMEA
MENU
2. Zeile „GPS Sentence" berühren.
3. Gewünschte GPS-Sentenz berühren.
• Bei gewählter Sentenz erscheint „✓" .
L Wählbar sind: RMC, GGA, GLL, VTG, GSA und
GSV. Werksvoreingestellt ist die Checkbox für GGA
markiert.
QUICK
drücken und danach „Default" berühren, um
L
die Auswahl auf die Werksvoreinstellung zurückzu-
setzen.
4. Schritt 3 wiederholen, um weitere GPS-Senten-
zen hinzu zu wählen.
L Bis zu 4 GPS-Sentenzen sind gleichzeitig möglich.
5. Zum Schließen des „NMEA SET"-Fensters
mehrmals drücken.
EXIT
• Rückkehr zum Stand-by-Modus,
Display.
Inhalte der verschiedenen GPS-Sentenzen
Sentenz Lon/Lat
Alt
RMC
✔
GGA
✔
✔
GLL
✔
VTG
GSA
GSV
erscheint im
Date
UTC
Status
(UTC)
✔
✔
✔
✔
✔
✔
✔
✔
HINWEIS:
• Wenn GPS-Daten an einen herkömmlichen digi-
talen Transceiver gesendet werden sollen, muss
die GSV-Sentence abgeschaltet werden, da die-
se mit diesen Transceivern nicht kompatibel ist.
• Wenn bei GPS Select die Einstellung „Manual"
gewählt ist, nutzt der Transceiver automatisch
NMEA und sendet die Positionsdaten, die bei
„Manual Position" eingegeben worden sind.
» GPS > GPS Set > GPS Select
MENU
» GPS > GPS Set > Manual Position
MENU
• Wenn bei GPS Auto TX eine andere Einstellung
als „OFF" gewählt ist, werden die GPS-Positions-
daten entsprechend der eingestellten Zeit auto-
matisch gesendet.
» GPS > GPS Auto TX
MENU
L Falls bei GPS Select „OFF" oder „Manual" einge-
stellt ist, steht die automatische Sendefunktion nicht
zur Verfügung.
2D
COG
SOG
/3D
(True)
(knot)
Magnetische Abweichung,
✔
✔
Modus-Indikator
Anzahl der ausgewerteten Satelliten,
HDOP, Geoidale Trennung, Alter der
Differenzial-GPS-Daten, ID der
Differenzial-Referenzstation
Modus-Indikator
COG, SOG (km/h), Modus-Indikator
✔
✔
ID-Nummern der Satelliten, PDOP,
✔
HDOP, VDOP
Gesamtanzahl der Sentenzen,
Sentenz-Nummer, Anzahl der
„sichtbaren" Satelliten und weitere
Satelliteninformationen
8-19
