6.5.1 Konfiguration der Druckregelung

Vorgehensweise
1. Schließen Sie den Sensor an B23, B24 an.
2. Stellen Sie Parameter 30-1 Typ Drucksensor auf Analog ein.
3. Stellen Sie die Parameter 30-2 bis 30-4 entsprechend den Sensorspezifikationen ein.
4. Stellen Sie die Parameter 33-1 bis 33-5 nach Bedarf ein.
5. Stellen Sie Parameter 1-1 Befehlsquelle auf Smart Karte oder Smart Karte+Uhr ein.

6.5.2 Betrieb

Bei der Verwendung der Druckregelung gibt es 2 verschiedene Betriebsarten:
•

Pegelregelungsbetrieb.

• Druckbasierter Betrieb.
6.5.2.1 Pegelregelungsbetrieb
Ein Drucksensor kann verwendet werden, um die Pumpe basierend auf dem Füllstand in einem Speichertank nach dem Prinzip zu
steuern, dass tieferes Wasser einen höheren Druck auf den Sensor ausübt.
Stellen Sie Parameter 33-1 Modus Druckst. auf Start sink. Druck ein, um den Tank zu befüllen, oder Start steig Druck, um den Tank zu
entleeren.
20 mA
1
B
2
A
3
4
4 mA
1 Parameter 32-1 Abschalt. Hochdr.
3 Pumpen-Wiederanlauf (Parameter 33-2 Startdruck)
A Pumpe ein (Wiederanlauf)
C Sinkender Flüssigkeitsstand

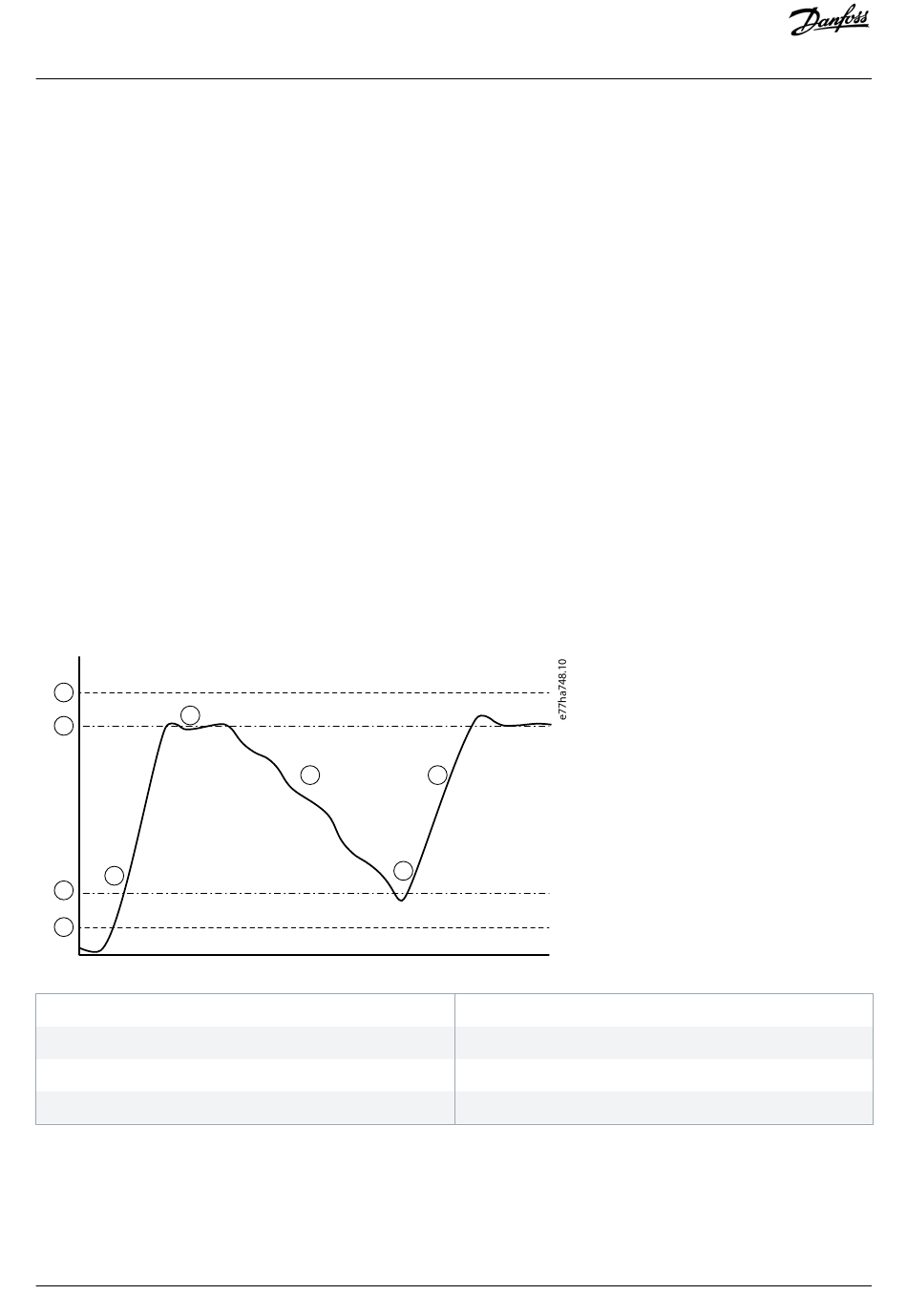

Abbildung 5: Fallender Druck (Tank befüllen)
Danfoss A/S © 2018.10
C D
A
Zeit
2 Pumpen-Energiesparmodus (Parameter 33-4 Stoppdruck)
4 Parameter 32-4 Abschalt. Niedr.
B Pumpe aus (Energiesparmodus)
D Steigender Flüssigkeitsstand
Konfiguration
