Installationshandbuch | Pumping Smart Card
• Passive Sensoren (mit Schleifenstrom) werden über die 4–20-mA-Klemmen der Smart Card versorgt. Verwenden Sie für diese
Sensoren B13-B14, B23-B24, B33-B34.
• Aktive Sensoren (mit eigener Stromquelle) verfügen über eine interne oder externe Stromversorgung. Der Sensor wird nicht über
die Smart Card-Klemmen versorgt. Schließen Sie für diese Sensoren 0 V an Klemme R1 und nach Bedarf den aktiven Eingang an
B13, B23 oder B33 an.
Aktive und passive Sensoren können in derselben Installation verwendet werden.
4.4 Minimale Störungen
Verwenden Sie zur Minimierung von Störungen bei Verwendung der analogen 4–20-mA-Eingänge eine Verdrahtung mit verdrillten
Aderpaaren.
4.5 Eingänge
1
C44 C43
USB
DIGITAL INPUTS

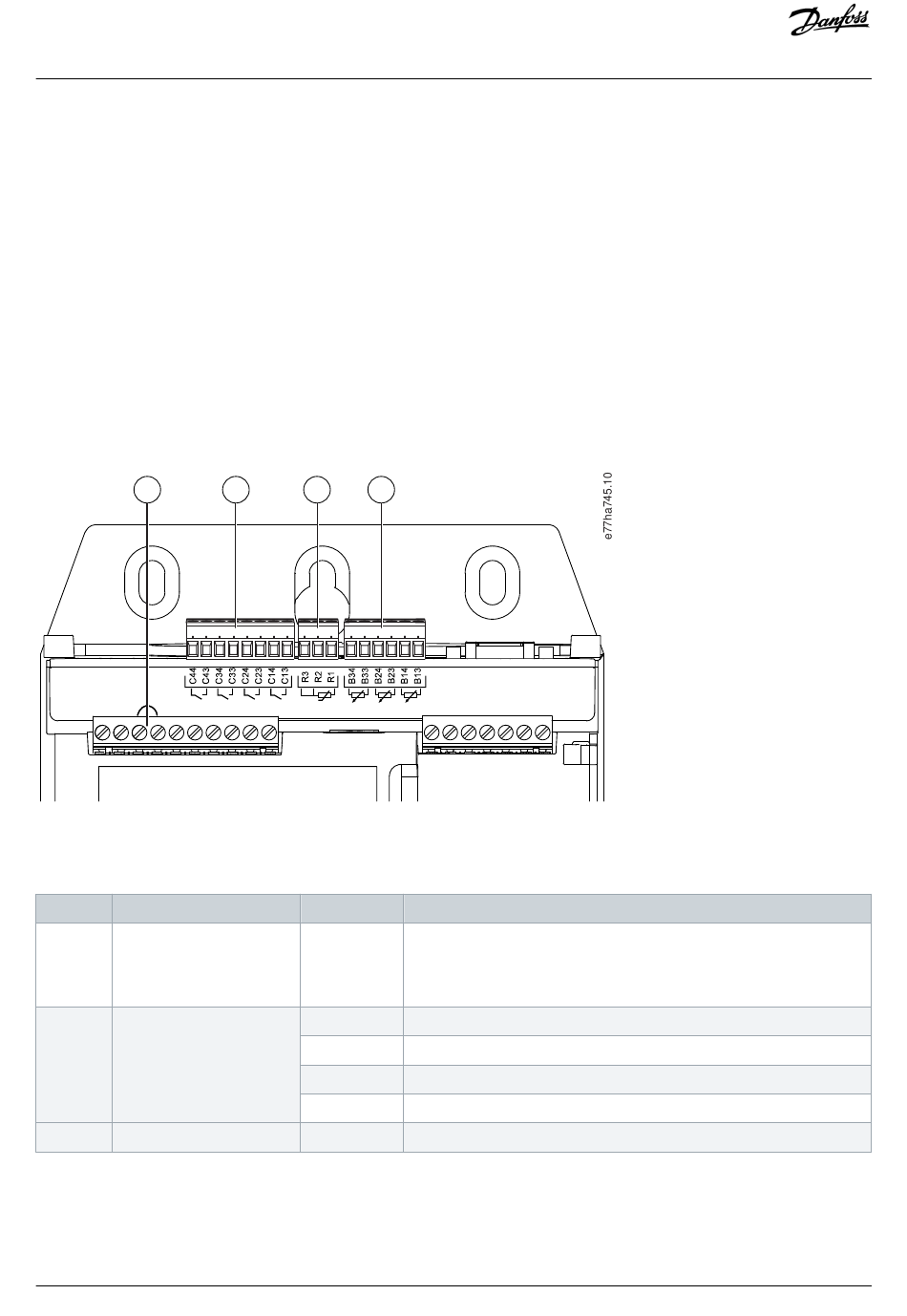

Abbildung 2: Position der Eingänge
Tabelle 1: Legende zur Position der Eingänge
Nummer Funktion
1 Reset-Eingang
2 Digitaleingänge (Schließer)
3 RTD/PT100-Eingang
Danfoss A/S © 2018.10
3
2 4
C34 C33 C24 C23 C14 C13 R3 R2 R1 B34 B33 B24
RTD 4/20mA INPUTS
Klemmen
RESET, COM+
C13, C14
C23, C24
C33, C34
C43, C44
R1, R2, R3
B23 B14 B13
Keypad
Beschreibung
Wenn der Reset-Eingang aktiv ist, arbeitet der Softstarter nicht. Wenn
kein Reset-Schalter erforderlich ist, bringen Sie eine Brücke an den
Klemmen RESET, COM+ am Softstarter an. Der Reset-Eingang ist werk-
seitig ein Öffner.
Tiefenschutz
Durchflussschutz und Überwachung
Niederdruckschutz
Hochdruckschutz
Motortemperaturschutz
Installation
