6.6 Tiefenschutz

Der Tiefenschutz verwendet die Klemmen B13, B14 oder C13, C14 an der Smart Card.
• B13, B14: Verwenden Sie einen analogen 4–20-mA-Sensor.
• C13, C14: Verwenden Sie einen Schließer-Digitalschaltersensor.
Der Tiefenschutz ist immer aktiv (Bereit-, Start-, Lauf- und Stoppmodi).
Die Smart Card schaltet den Softstarter ab, wenn das Tiefenniveau das programmierte Abschaltungsniveau überschreitet. Die
Abschaltung kann nicht zurückgesetzt werden, bis die Tiefe über das Reset-Niveau zurückgekehrt ist (Parameter 34-2 Reset Tiefe).
Wenn die Tiefe nicht über das Rücksetzungsniveau zurückgekehrt ist, wenn der Softstarter ein automatisches Quittieren
durchführt, schaltet die Smart Card des Softstarter erneut ab.

6.6.1 Betrieb

A B C
Betrieb
Bereit
A Aus (bereit)
C Startsignal
E Schutzreaktion (Parameter 36-3 Tiefensensor und Parameter
36-9 Schachttiefe)

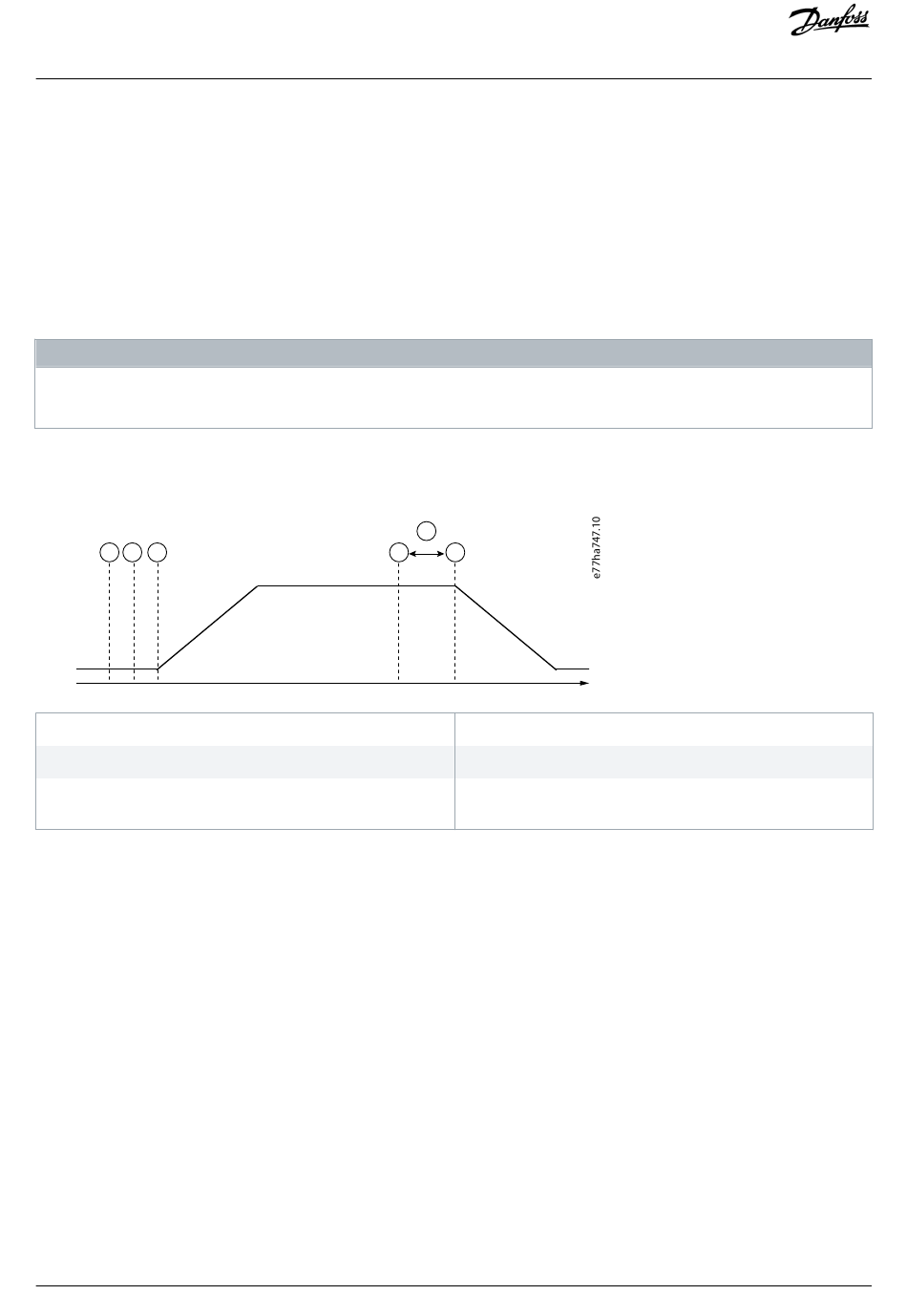

Abbildung 8: Betrieb – Tiefenschutz
6.6.1.1 Verwenden eines analogen 4–20-mA-Sensors
Context:
Ein analoger 4–20-mA-Sensor bietet Schutz und Überwachung.
Vorgehensweise
1. Schließen Sie den Sensor an B13, B14 an.
2. Stellen Sie Parameter 30-12 Typ Tiefensensor auf Analog ein.
3. Stellen Sie die Parameter 30-13 bis 30-15 entsprechend den Sensorspezifikationen ein.
4. Stellen Sie die Parameter 34-1 bis 34-4, Parameter 36-3 Tiefensensor und Parameter 36-9 Schachttiefe nach Bedarf ein.
