Installationshandbuch | Pumping Smart Card
6 Konfiguration
6.1 Parameterkonfiguration
Die Betriebsparameter für die Pumping Smart Card werden im Softstarter eingestellt und gespeichert. Die Parameter können über das
Hauptmenü konfiguriert oder über die Funktion „USB Save & Load" (USB Speichern & Laden) hochgeladen werden.
Detaillierte Informationen zur Konfiguration des Softstarters finden Sie in der Bedienungsanleitung des VLT® Soft Starter MCD 600.
In den Parameterbeschreibungen kennzeichnet ein Sternchen (*) die Werkseinstellung.
6.2 Offline-Konfiguration
Parameter für Smart Card-Funktionen sind in der Parameterliste nur sichtbar, wenn die Smart Card installiert ist.
Erzeugen Sie zur Konfiguration der Smart Card-Einstellungen im Softstarter vor Installation der Karte eine Parameterdatei in der MCD
PC-Software und laden Sie diese über die Funktion „USB Save & Load" (USB Speichern & Laden) diese in den Softstarter.
6.3 Durchflussschutz
Der Durchflussschutz verwendet die Klemmen B33, B34 oder C23, C24 an der Smart Card.
•
B33, B34: Verwenden Sie einen analogen 4–20-mA-Sensor.
•
C23, C24: Verwenden Sie einen Schließer-Digitalschaltersensor nur für den Schutz oder einen Pulssensor für Schutz und
Überwachung.
Der Durchflussschutz ist aktiv, wenn sich der Softstarter im Start-, Stopp- oder Betriebsmodus befindet.
Die Smart Card schaltet den Softstarter ab, wenn die Durchflussrate das programmierte Abschaltungsniveau überschreitet. Liegt der
Durchfluss beim Zurücksetzen der Abschaltung (einschließlich Automatisches Quittieren) noch außerhalb des erwarteten
Betriebsbereichs, schaltet der Softstarter nicht wieder ab.

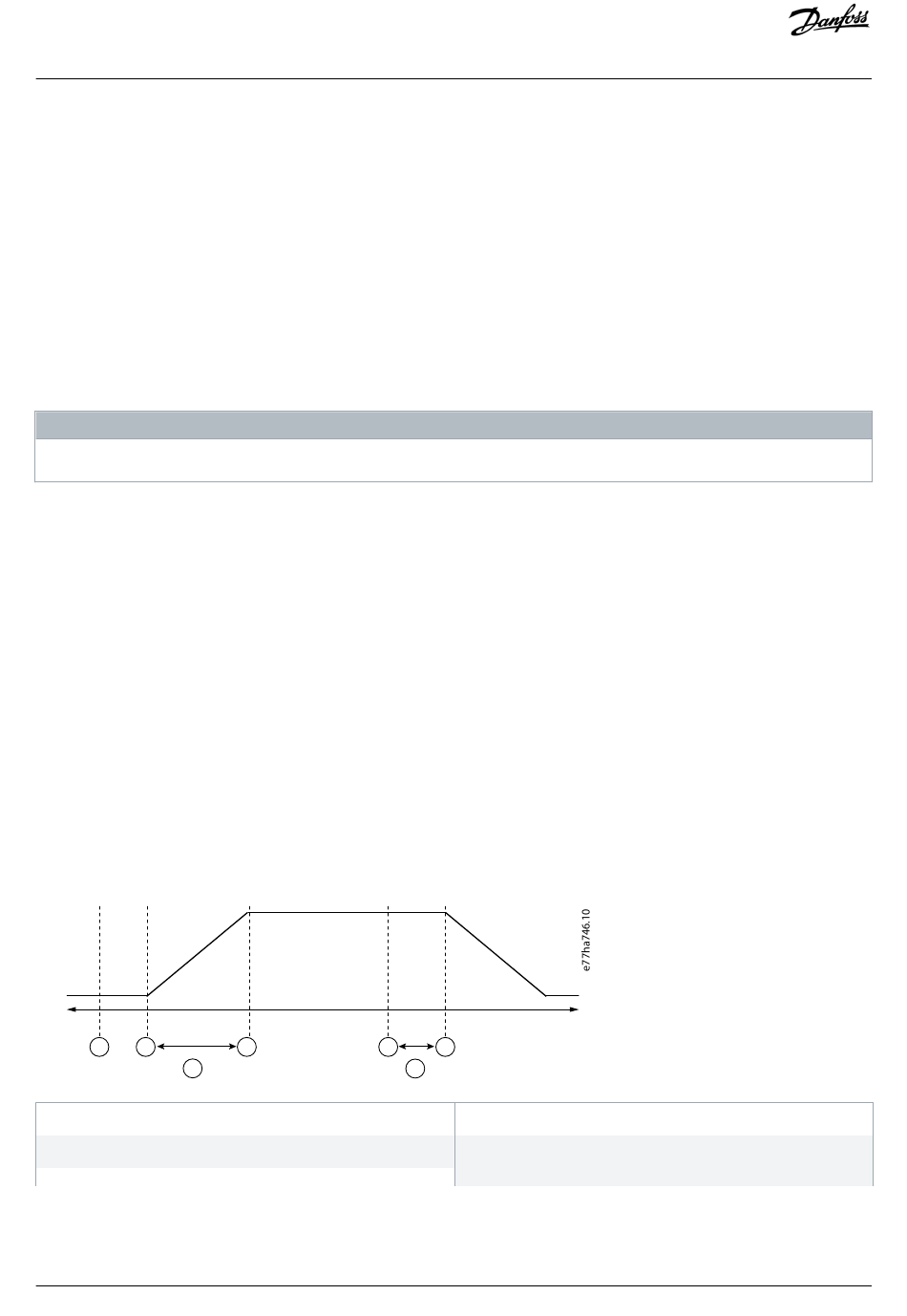

6.3.1 Betrieb
Betrieb
Bereit
A
B
1
A Aus (bereit)
C Durchflussschutz aktiv
12 | Danfoss A/S © 2018.10
H I N W E I S
C
D
2
Zeit
E
B Startsignal
D Schutzereignis (Parameter 31-1 Absch. hoh. Fluss und
Parameter 31-2 Absch. nied.Fluss)
Konfiguration
AN279052730268de-000101 / 175R1183
