Füllstandsanzeiger DigiFlow 520

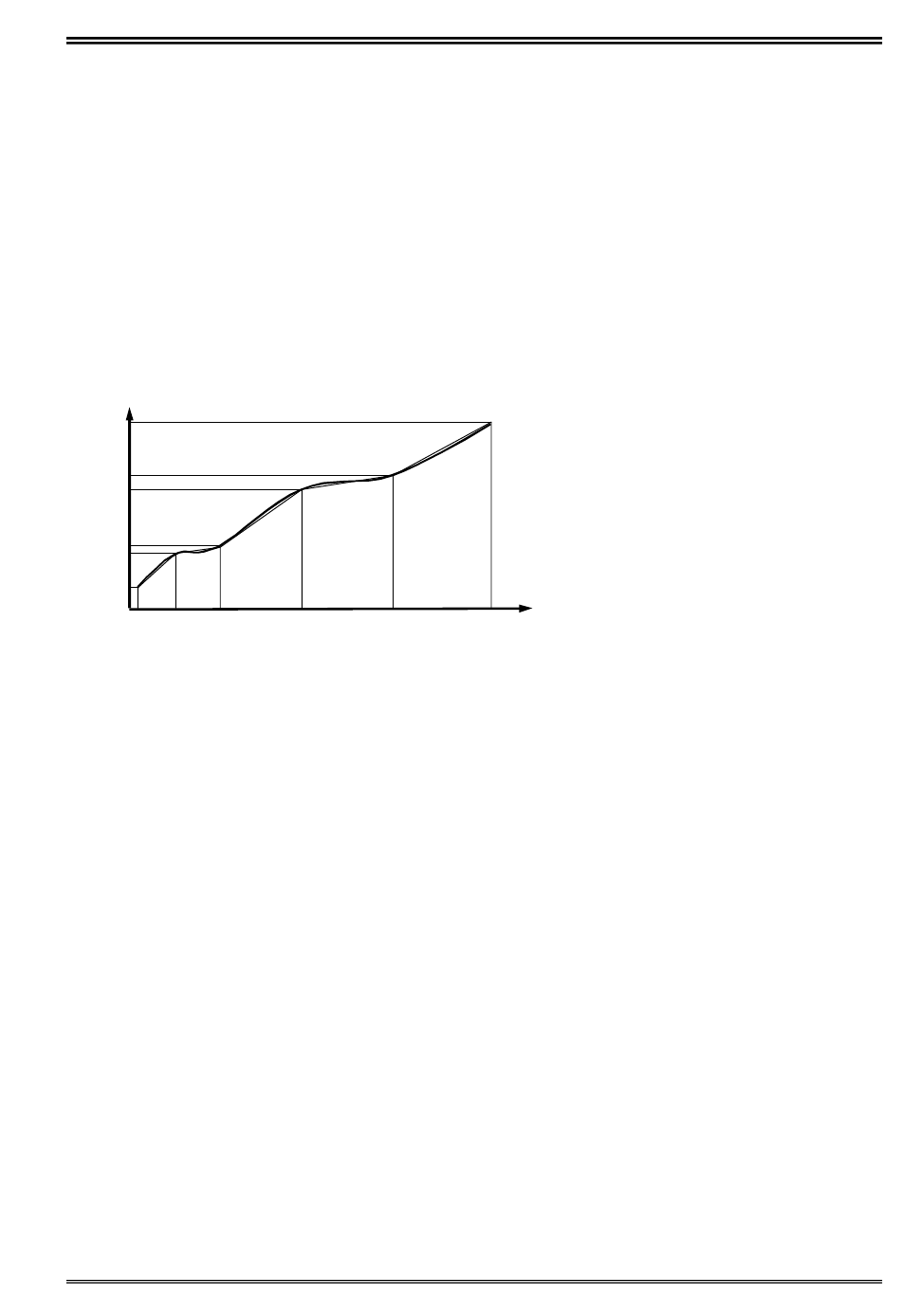

4.5 Korrektur der Nichtlinearität
Bei nichtlinearen Zusammenhängen zwischen Eingangssignal und Volumen bzw. Masse
kann eine Linearisierungskurve bestehen aus 19 Stützpunken pro Kanal eingegeben
werden. Eingegebene Stützwerte werden intern automatisch aufsteigend sortiert.
Zwischenwerte werden linear interpoliert. Die Korrektur wird am normierten Einheitssignal
( 0 ... 1 ) vorgenommen, so daß Meßanfang und Meßende nicht beeinflußt werden.
Die Programmierung der Korrekturfaktoren beginnt mit der 1, wenn eine 0 eingegeben
wird, werden keine weiteren Eingaben akzeptiert.
=
⋅
Q
Spanne A
C
Scaling Factor
Factor 6
Factor 5
Factor 4
Factor 3
Factor 2
Factor 1
I1
I2
I3
I5
I4
- 9 -
I6
I / [mA]
Betriebsanleitung
