Füllstandsanzeiger DigiFlow 520
Betriebsanleitung
+
15
DISPLAY-switch
16
16...30V DC
-
17

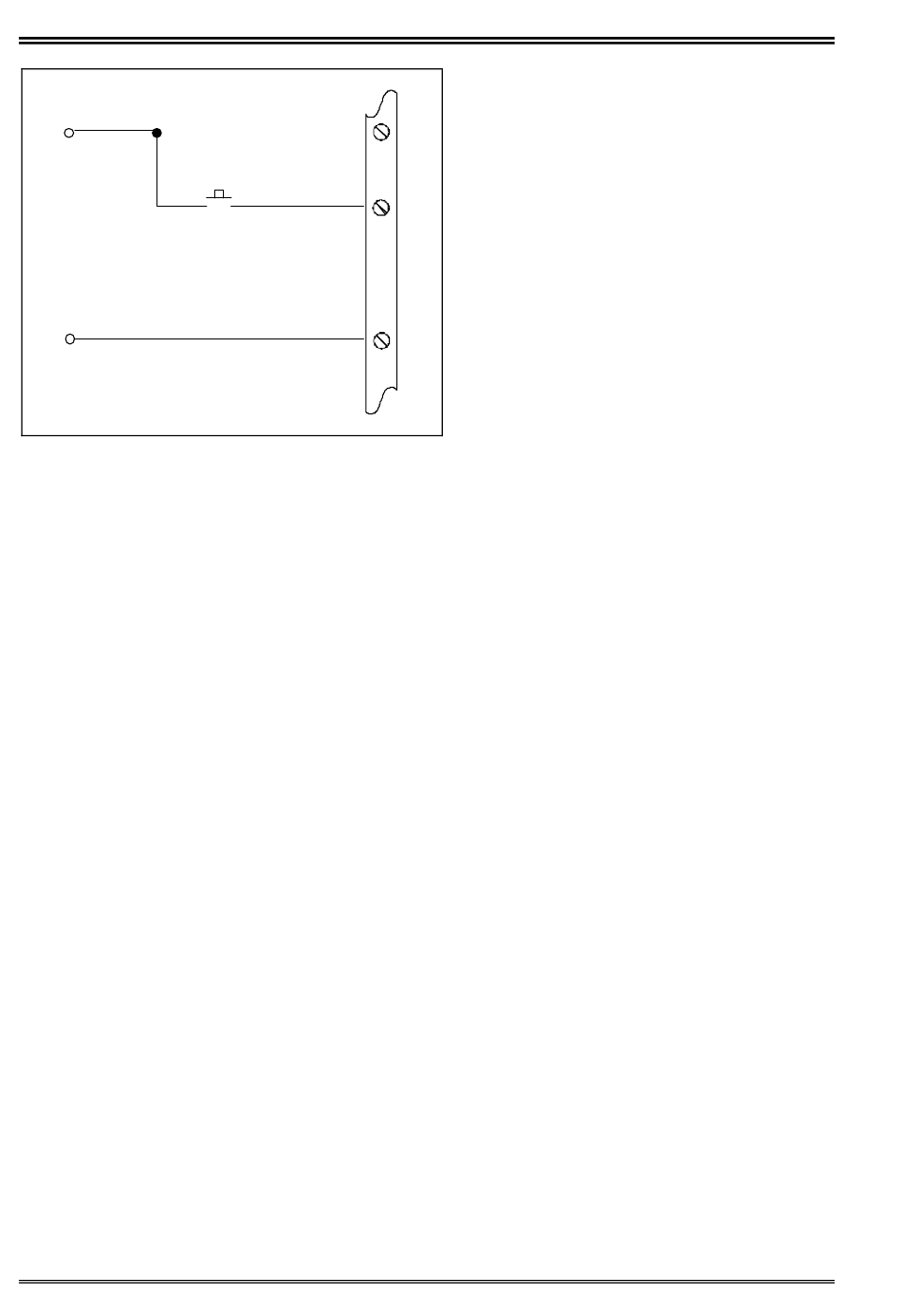

Abb.: 3 Fernbetätigte Umschaltung der Anzeige
6.2 Ausgangsschaltungen
6.2.1 Relaisausgang
Der Rechner ist standardmäßig je Kanal mit drei Relais als einpolige Schließer
ausgestattet. Diese können während der Konfiguration so eingestellt werden, daß eine
Aktivierung stattfindet, wenn der Momentananzeige einen voreingestellten Schwellwert
über- oder unterschreitet.. Es ist zu beachten, daß die eingestellten Alarmwerte innerhalb
des gültigen Meßbereiches liegen.
Das dritte Relais dient zur Füllstandskontrolle. Es wird nicht nur über einen Grenzwert
kontrolliert, sondern zwei Grenzwerte bilden eine Hysterese zwischen deren Grenzlinen
das Relais den gerade gültigen Zustand beibehält. Erst bei Verlassen dieser Grenzen
wird das Relais umgeschaltet. Hiermit kann beispielsweise sehr einfach eine
Motorsteuerung zur, je nach Grenzlinenlage, Füllung oder Leerung eines Behälters
erstellt werden.
- 18 -
