Füllstandsanzeiger DigiFlow 520
Relay1
High
Alarm
Relay2
Low
Alarm
Relay3
Level
Control

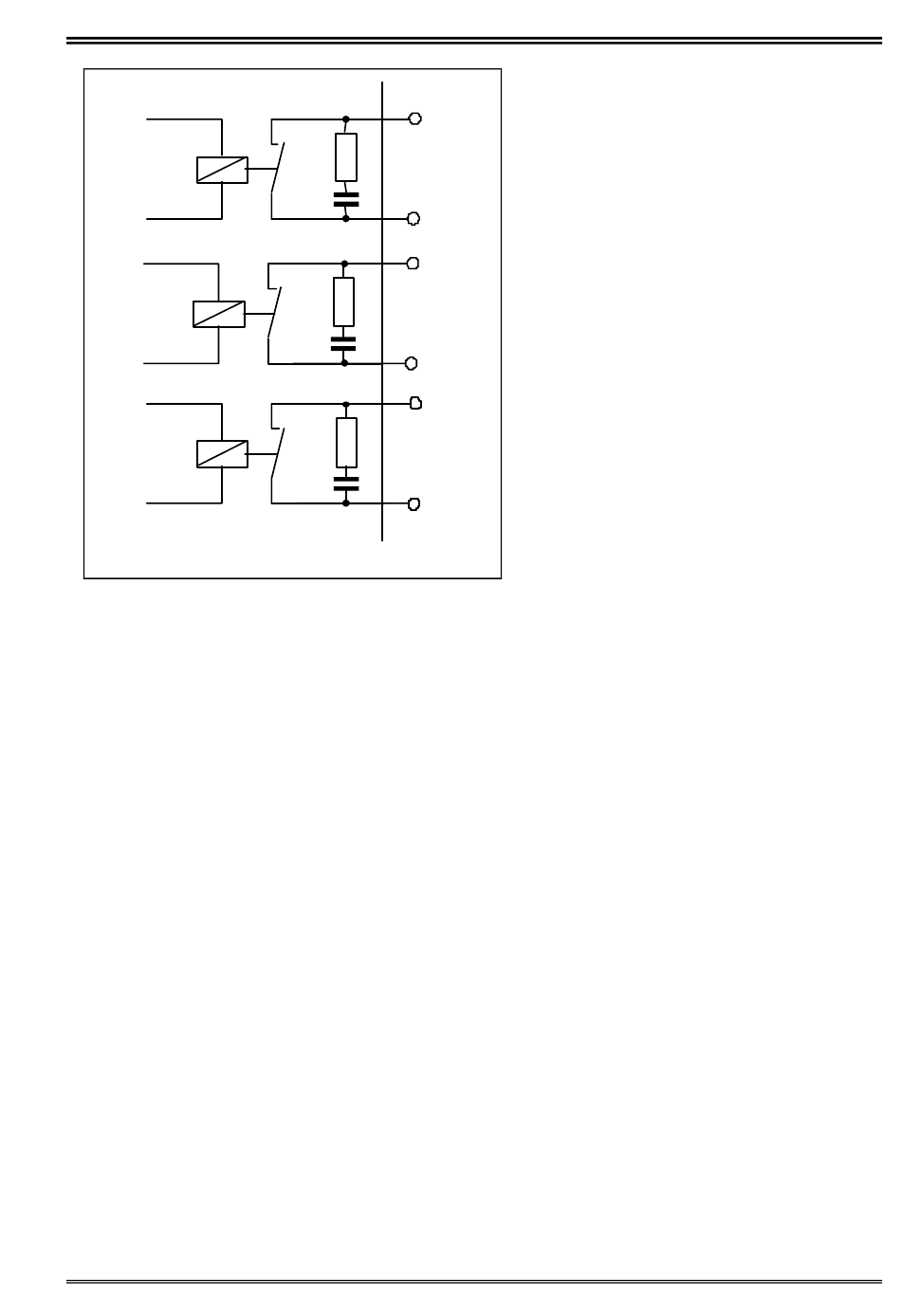

Abb.: 4 Schaltung der Relaisaugänge
6.2.2 RS232 oder RS485-Schnittstelle
Mit dieser Option werden entweder eine serielle RS 232-Schnittstelle oder eine RS 485-
Schnittstelle mit galvanischer Trennung zur Verfügung gestellt. Die Schnittstellen können
zur Datenübertragung mit Peripheriegeräten oder auch Computern genutzt werden. Im
Rechner ist ein Standardprotokoll integriert. Weitere Informationen sowie die
Softwareprotokoll-Beschreibung finden Sie in der Anleitung zur RS 232 / 485-
Schnittstelle.
6.2.2.1 Hardware
Die folgende Zeichnung gibt eine Übersicht über die Schnittstellen-Verdrahtung. Die
Verbindung erfolgt für beide Typen über die Klemmleiste an der Rückseite des Gerätes.
Die Intervalle der Datenausgabe können zwischen 0 ... 9999 Minuten frei in der
Parameterebene eingestellt werden.
Die RS 232-Schnittstelle wird vorrangig für die Kommunikation mit Druckern oder für
Punkt zu Punkt-Verbindung über kurze Entfernungen genutzt.
Die RS 485-Schnittstelle wird hauptsächlich für Kommunikation über große Entfernungen
(bis 1.2km) oder für Mehrpunktverbindungen genutzt.
38 (32)
R
C
37 (31)
36 (30)
R
C
35 (29)
34 (28)
R
C
33 (27)
- 19 -
