Füllstandsanzeiger DigiFlow 520

6 Hardware

6.1 Eingangsschaltungen

Der DigiFlow 520 besitzt eine einstellbare Spannungsquelle zur Transmitterversorgung.
Diese Spannung kann im Bereich vorn ca. 17.5 -- 19.5V bei der Konfiguration eingestellt
werden. Der maximale zulässige Ausgangsstrom beträgt 100mA.
Auf der Rückseite des Gerätes befinden sich 4 DIP Schalter. Diese sind in diesem Gerät
ohne Funktion.
6.1.1 Analogeingänge
Jeder 4-20mA Eingang hat einen 120Ω Widerstand als Bürde integriert. Wird der
Rechner mit Netzspannung betrieben, so ist ausreichend Leistung vorhanden, um 4
Meßumformer mit Hilfsenergie zu versorgen. Müssen mehr Meßumformer versorgt
werden, so ist eine externe Spannungsversorgung vorzusehen .
40
-
+
E
1
+ -
E
2

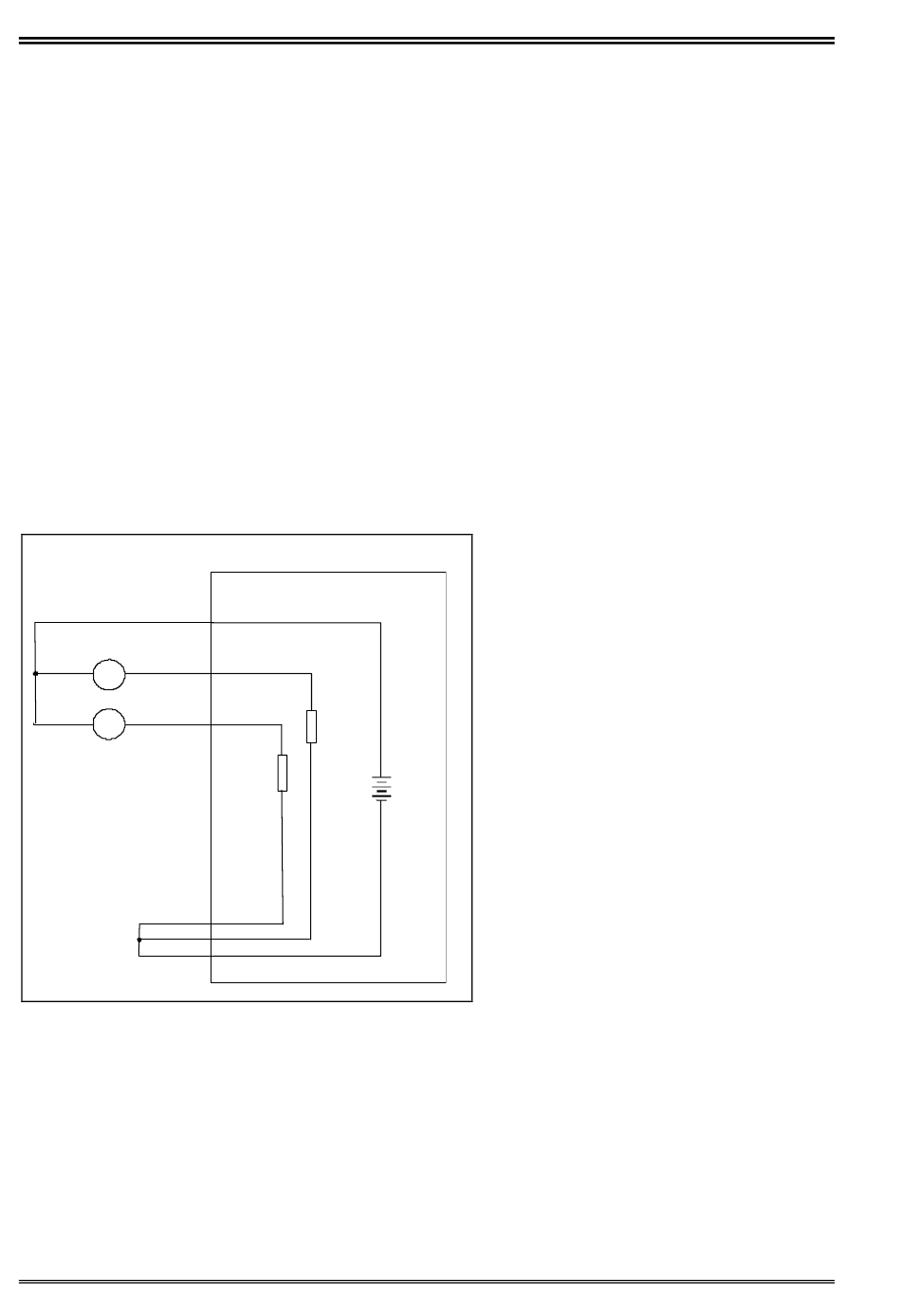

Abb.: 1 Interne Speisung der Meßumformer
DigiFlow 520
18 V M U-Versorgung
1
3
Ω
120
120
Ω
4
2
41
