Füllstandsanzeiger DigiFlow 520
4.4 Dämpfung des Eingangssignales
Viele Meßgrößen sind nicht stabil, sondern schwanken leicht, bspw. von Pumpen
erzeugter pulsierender Durchfluß. Ein genaues Ablesen des Momentanwertes oft
unmöglich.
Der Rechner ist deshalb mit einem digitalen Filter versehen, der diese Schwankungen
des Eingangssignals dämpft und dadurch ein präziseres Ablesen des Momentanwertes
ermöglicht.

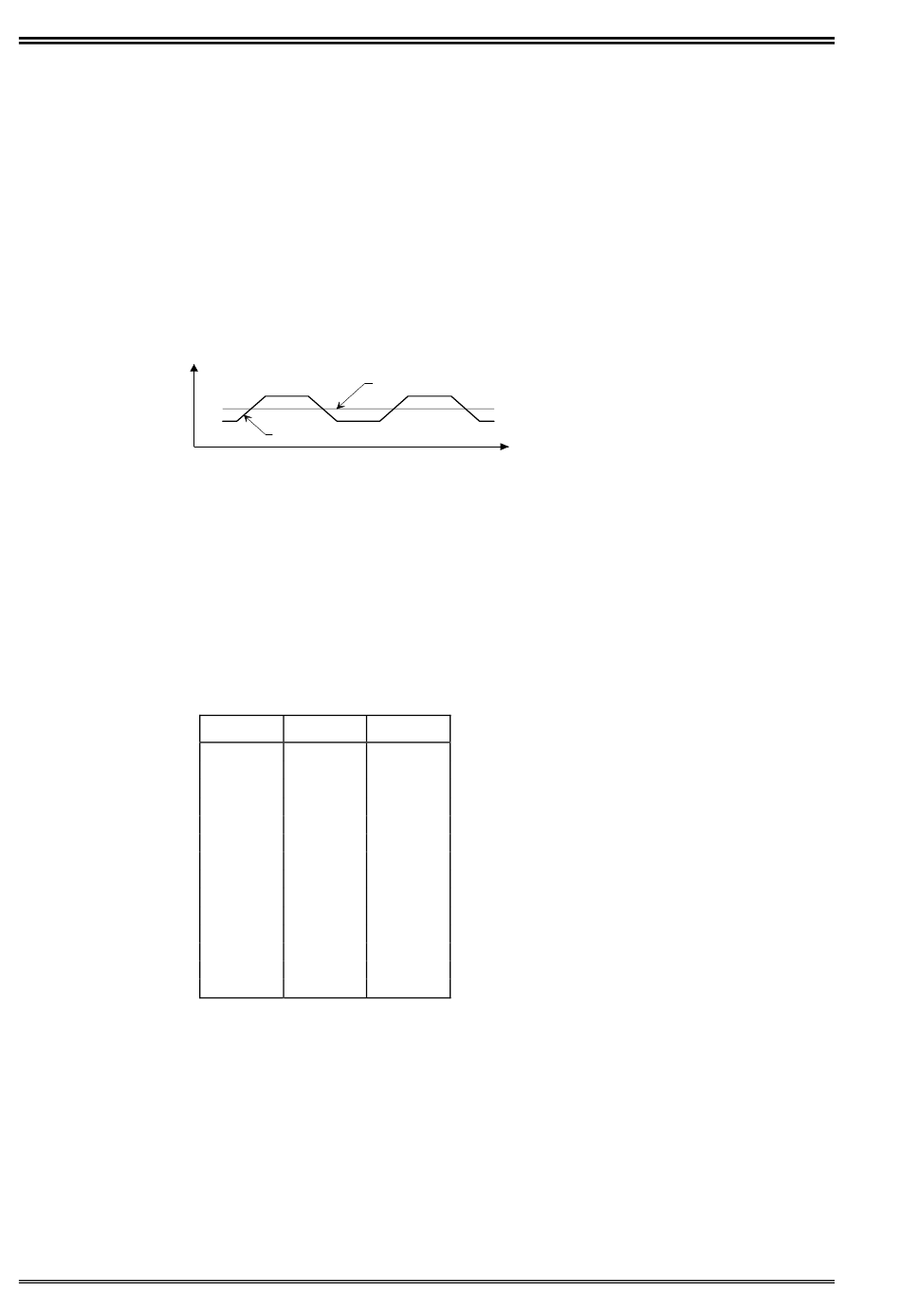

Das folgende Diagramm zeigt ein pulsierendes Eingangssignal und die Wirkung des
Durchfluß
Filters auf dieses Signal.
Als Richtlinie für den zu benutzenden Dämpfung sind in der folgenden Tabelle die
Reaktionen auf eine sprunghafte Änderung des Eingangssignals aufgeführt. Der Wert F
repräsentiert die Eingabe der Filterkonstanten.
Die Zeiten, nach denen der auf dem Display angezeigte Wert 90 bzw. 99% des
Eingangswertes erreicht, sind in Sekunden angegeben. Für den Wert F=1 erfolgt somit
keine Dämpfung des Eingangssignals.
Tabelle 1:
Reaktionszeit in Sekunden auf eine sprunghafte Änderung des
Eingangssignals
(Sprungantwort)
ungefiltert
F
90%
1
0
0
2
1
2
4
2
4
6
3
6
10
5
11
15
8
17
20
11
22
25
14
28
35
20
40
45
25
51
60
34
69
75
43
86
90
52
103
99
57
113
gefiltert
Zeit
99%
- 8 -
