KIT COMANDO REMOTO PER REFRIGERATORI
D'ACQUA E POMPE DI CALORE

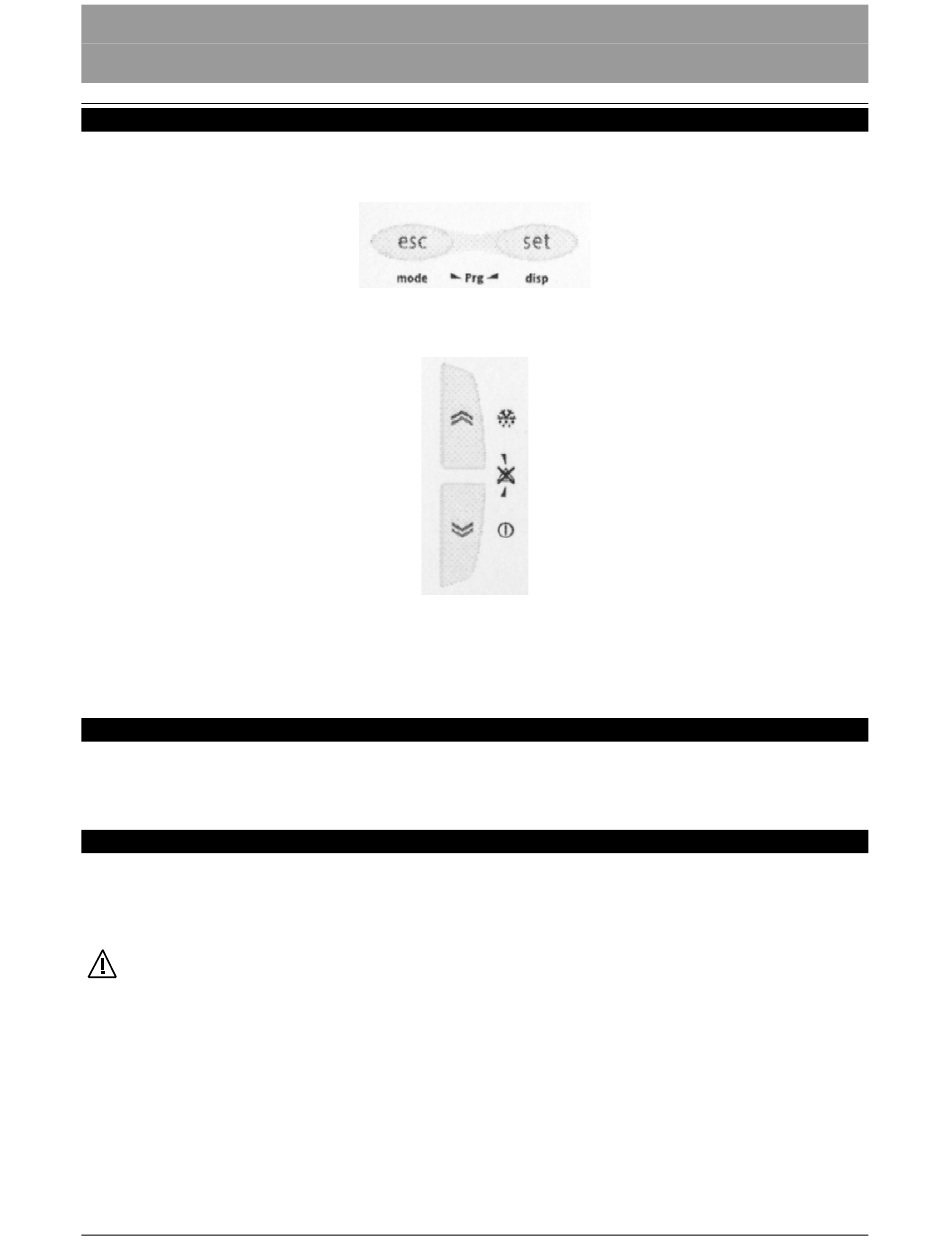

PULSANTI DI COMANDO:
Pulsanti di conferma e uscita da funzioni (pressione istantanea). Pulsanti per selezione modo e visualizzazione (pressione
3 sec).
Pulsanti per selezione UP – DOWN (pressione istantanea). Pulsanti per OFF e attivazione sbrinamento (pressione 3 sec).
La tastiera remota replica esattamente le funzionalità del controller a bordo macchina; pertanto per
ulteriori dettagli sul significato e uso dei tasti si rimanda alla lettura del manuale della macchina.
SEGNALAZIONI ANOMALIE:
Riferirsi integralmente al manuale della macchina
CARATTERISTICHE CAVI DI COLLEGAMENTO:
Per il collegamento fra il Pannello Comando Remoto e il controller ELIWELL ST 544/C, utilizzare il cavo 3 poli a
corredo.
ATTENZIONE!
E' obbligatorio impiegare un cavo tre poli con sezione minima 0,5 mmq schermato. Questo cavo, serve per
proteggere la comunicazione, da eventuali disturbi di natura elettromagnetica. La schermatura (calza) dovrà
essere collegata, alla messa a terra del quadro elettrico (vedi fig.3 pag.5).
