Treppenhauszentrale THZ
5.3.6

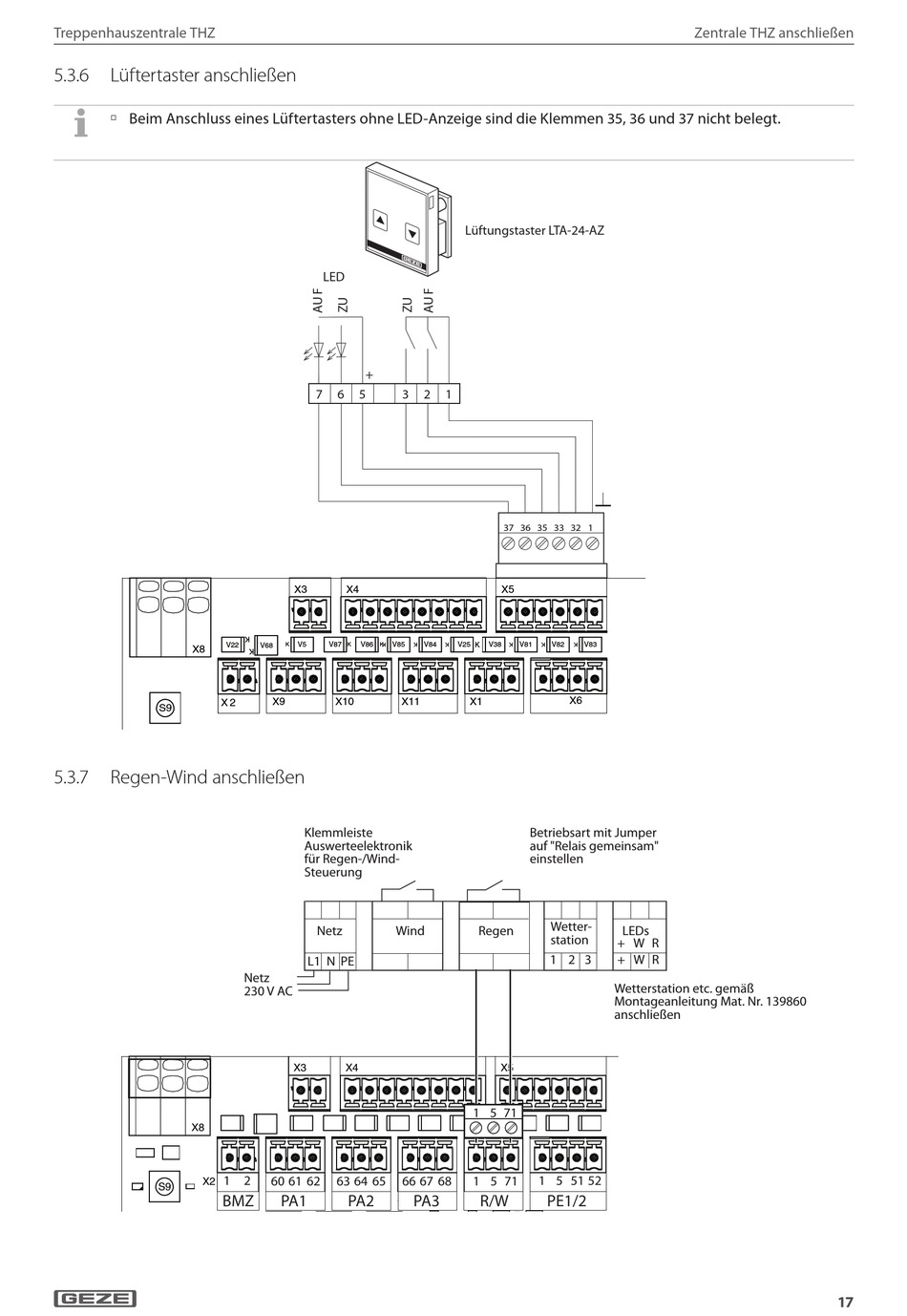

Lüftertaster anschließen
à Beim Anschluss eines Lüftertasters ohne LED-Anzeige sind die Klemmen 35, 36 und 37 nicht belegt.
X8
X 2
S9
5.3.7
Regen-Wind anschließen
X8
1 2
X2
S9
BMZ
LED
+
7
6
5
X3
X4
V5
V87
V86
V85
V22
V68
K
K
K
X9
X10
Klemmleiste
Auswerteelektronik
für Regen-/Wind-
Steuerung
Netz
Wind
L1 N PE
Netz
230 V AC
X3
X4
60
61 62
63 64 65
PA1
PA2
Lüftungstaster LTA-24-AZ
3
2
1
37 36 35 33 32 1
X5
V84
V25
V38
V81
V82
K
X6
X11
X1
Betriebsart mit Jumper
auf "Relais gemeinsam"
einstellen
Wetter-
Regen
station
1 2 3
X5
1 5 71
1
5 51 52
66 67 68
1 5 71
PA3
R/W
PE1/2
Zentrale THZ anschließen
V83
LEDs
+ W R
+ W R
Wetterstation etc. gemäß
Montageanleitung Mat. Nr. 139860
anschließen
