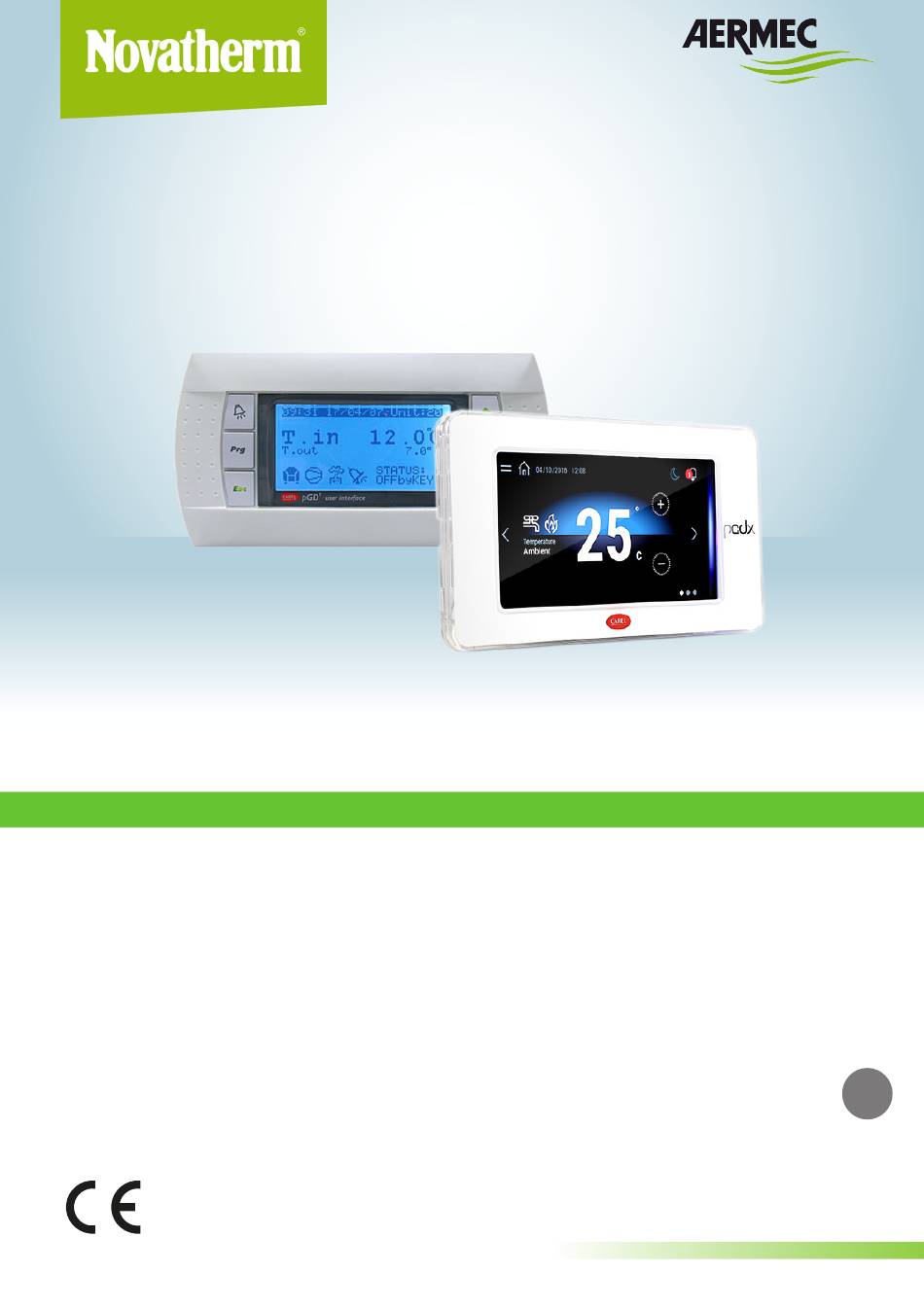

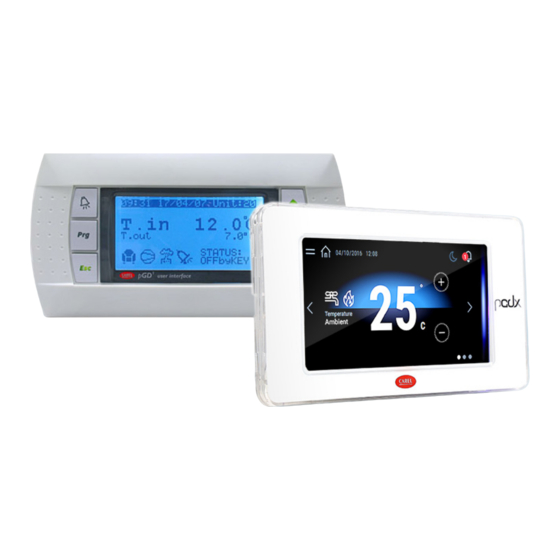

- Seite 1 Bedienungsanleitung Technisches Handbuch PRGD1 PRGDX 6193619_00 18.07 DEUTSCHE ÜBERSETZUNG DER ITALIENISCHEN ORIGINALANLEITUNG...
- Seite 3 Sehr geehrter Kunde, wir danken Ihnen, dass Sie sich für den Kauf eines AERMEC-Produktes entschieden haben. Es ist ein Produkt jahrelanger Erfahrung und besonderer Projektstudien und wurde unter Einsatz von Materialien erster Wahl und fortschrittlichster Technologien hergestellt. Außerdem garantiert die angebrachte Kennzeichnung, dass die Geräte den in den anwendbaren Produkt- normen festgelegten Sicherheitsanforderungen entsprechen.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS PRGD1 ....................................6 2.1. TASTENSYMBOLE ............................... 6 2.2. SYMBOLE AUF DEM STARTBILDSCHIRM ......................7 2.3. ANMELDEN EINES BENUTZERS ........................8 2.4. Z. ABMELDEN EINES BENUTZERS ........................8 2.5. XA. ÄNDERN DES DATUMS UND DER UHRZEIT ....................9 2.6. XB. ÄNDERN DER SPRACHE ..........................9 2.7. -
Seite 6: Prgd1
PRGD1 2.1. Tastensymbole Zugang zum Alarmmenü. Alarm Meldung blinkend Alarm vorhanden aber rückstellbar. Feststehende Meldung Alarm vorhanden aber nicht rückstellbar Zugang zum Maschinenmenü Verlassen des Maschinenmenüs ohne Bestätigung der Änderungen Verlassen des Short-Menüs Verlassen der Einstellungen ohne Bestätigung der Änderungen Scrollen in Maschinenmenü... -
Seite 7: Symbole Auf Dem Startbildschirm
2.2. Symbole auf dem Startbildschirm Status Abluft- und Ausstossventilator Heizung Heating Kühlung Cooling OFF ALL (AUS AL.): Das Gerät ist aufgrund eines Alarms OFFbyALr (AUSwgAL.): Das Gerät ist aufgrund eines Alarms ausgeschaltet (siehe Alarmtabelle) ausgeschaltet (siehe Alarmtabelle) OFF BMS (AUS BMS): Das Gerät wurde vom Überwachungssystem OFFbyBMS (AUSvonBMS): Das Gerät wurde vom ausgeschaltet (Freischaltung über Parameter) Überwachungssystem ausgeschaltet (Freischaltung über... -
Seite 8: Anmelden Eines Benutzers
2.3. Anmelden eines BENUTZERS Das Password, das zum Aufrufen des Gerätemenüs eingegeben werden muss, lautet 0010. Es können nicht alle Fenster angezeigt bzw. bearbeitet werden. Um Zugang zum Menü zu erlangen, ist die Taste Prg zu drücken und mit den Tasten Up/Down der Wert zu ändern und mit der Enter-Taste zu bestätigen. Wurde das Passwort für den Login eingegeben, Login kann das Menü... -
Seite 9: Xa. Ändern Des Datums Und Der Uhrzeit
2.5. Xa. Ändern des Datums und der Uhrzeit Nach dem Login als BENUTZER im Menü mit der Up/Down (Hoch/Runter)-Taste bis zum Menü X. scrollen und dann Enter drücken. Erneut mit der Up/Down (Hoch/Runter)-Taste bis zum Menü a. scrollen und Enter drücken. Nachdem das Fenster aufgerufen wurde, kann durch Drücken der Enter-Taste der Bearbeitungsmodus aktiviert werden. -
Seite 10: Xd. Ändern Des Passworts
2.8. Xd. Ändern des Passworts Nach dem Login als BENUTZER im Menü mit der Up/Down (Hoch/Runter)-Taste bis zum Menü X. scrollen und dann Enter drücken. Erneut mit der Up/Down (Hoch/Runter)-Taste bis zum Menü a. scrollen und Enter drücken. Nachdem das Fenster aufgerufen wurde, kann durch Drücken der Enter-Taste der Bearbeitungsmodus aktiviert werden. Der Parameter, der mit den Up/Down (Hoch/Runter)-Tasten bearbeitet werden kann, wird durch den Cursor hervorgehoben. -
Seite 11: Qa. Informationen Über Den Gerätebetrieb
Qc02 Qc03 2.12. Qa. Informationen über den Gerätebetrieb Mit der Up/Down (Hoch/Runter)-Taste das Kurzmenü-Symbol auf Info einstellen und mit Enter bestätigen. Nun wird das Fenster Qa01 - Qa10 aufgerufen (das Fenster Qa02 ist für diese Anwendung nicht entscheidend). Qa01 Qa03 Standardver- sion... - Seite 12 Qa03 CO2-Version Qa04 Qa06 Qa07 Qa08 Qa10...
-
Seite 13: Prgdx
PRGDX 3.1. Tastensymbole pGD1 Dem KUNDENDIENST vorbehalten Home (Start) Mit dieser Taste wird die Hauptseite aufgerufen Mit dieser Taste wird das Alarmmenü aufgerufen Alarm Anzeige, dass Alarme vorliegen Info Dem KUNDENDIENST vorbehalten Sollwert Mit dieser Taste wird wird das Menü zum Einstellen des Temperatur- und Volumenstrom-Sollwerts aufgerufen On/Off Aufrufen des Menüs zum Einschalten und Ausschalten des Geräts Mit dieser Taste wird das Menü... -
Seite 14: Sollwert
3.3. Sollwert Durch Klicken in der Mitte der Startseite wird das Menü zum Einstellen der aktuellen Sollwerte aufgerufen. Die Displayanzeigen können abhängig von der Gerätekonfiguration unterschiedlich sein. Folgenden Einstellungen sind möglich: Austrittstemperatur + Luftvolumenstrom (m /h) Austritt, wenn CPO-Steuerung Austrittstemperatur + Verschmutzung wieder aufgenommene Luft (ppm CO ), wenn CPQ-Steuerung Austrittstemperatur + Luftvolumenstrom (m /h) Austritt und Wiederaufnahme, wenn CPO+CPVR-Steuerung... -
Seite 15: On/Off
3.4. On/Off 3.5. Uhr und Uhrzeiten für Ereignisse Folgenden Einstellungen sind möglich: Aktuelles Datum und Uhrzeit Aktivierung der Timer-Zeiten und Einstellung der Sollwerte Tageseinstellungen (4 unterschiedliche Ereignisse pro Wochentag, die Einstellung kann von einem Tag in die anderen kopiert werden) Ferientage (3 Zeiträume pro Jahr) Besondere Tage (6 einzelne Tage pro Jahr) Grafische Darstellung der täglichen Timer-Zeiten (die unterschiedlichen Betriebszustände werden in verschiedenen Farben dargestellt) - Seite 20 37040 Bevilacqua (VR) - Italia Tel. + 39 0442 633111 Fax +39 0442 93577 marketing@aermec.com www.aermec.com AERMEC behält sich das Recht vor, jederzeit Veränderungen am Produkt mit eventuell notwendiger Anpassung der relevanten technischen Daten durchzuführen, die zur Verbesserung des Selbigen erforderlich sind.
