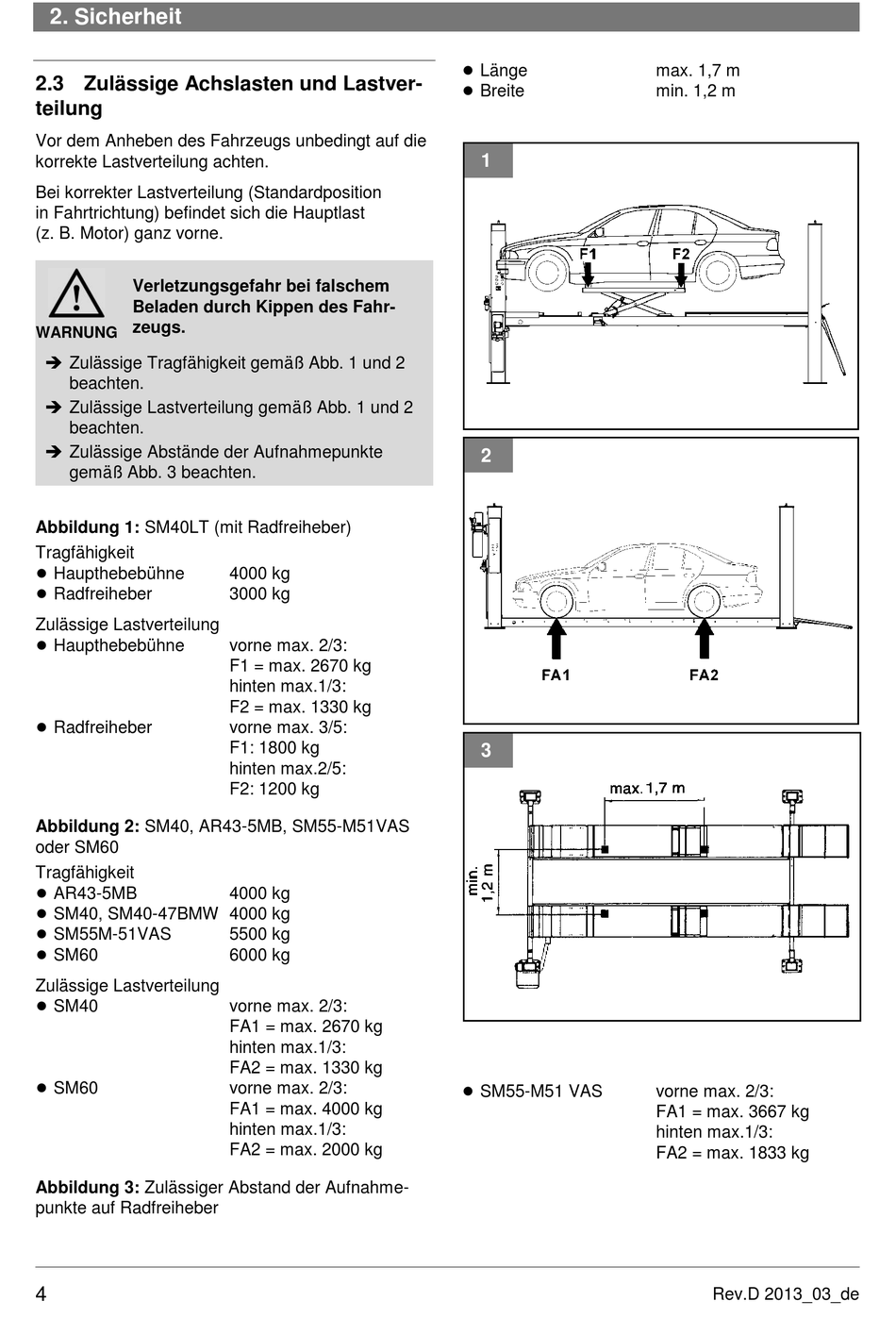

2. Sicherheit
2.3 Zulässige Achslasten und Lastver-
teilung
Vor dem Anheben des Fahrzeugs unbedingt auf die
korrekte Lastverteilung achten.
Bei korrekter Lastverteilung (Standardposition
in Fahrtrichtung) befindet sich die Hauptlast
(z. B. Motor) ganz vorne.
Verletzungsgefahr bei falschem
Beladen durch Kippen des Fahr-
zeugs.
WARNUNG
Zulässige Tragfähigkeit gemäß Abb. 1 und 2
beachten.
Zulässige Lastverteilung gemäß Abb. 1 und 2
beachten.
Zulässige Abstände der Aufnahmepunkte
gemäß Abb. 3 beachten.
Abbildung 1: SM40LT (mit Radfreiheber)
Tragfähigkeit
●
Haupthebebühne
●
Radfreiheber
Zulässige Lastverteilung
●
Haupthebebühne
●
Radfreiheber
Abbildung 2: SM40, AR43-5MB, SM55-M51VAS
oder SM60
Tragfähigkeit
●
AR43-5MB
●
SM40, SM40-47BMW 4000 kg
●
SM55M-51VAS
●
SM60
Zulässige Lastverteilung
●
SM40
●
SM60
Abbildung 3: Zulässiger Abstand der Aufnahme-
punkte auf Radfreiheber
4
4000 kg
3000 kg
vorne max. 2/3:
F1 = max. 2670 kg
hinten max.1/3:
F2 = max. 1330 kg
vorne max. 3/5:
F1: 1800 kg
hinten max.2/5:
F2: 1200 kg
4000 kg
5500 kg
6000 kg
vorne max. 2/3:
FA1 = max. 2670 kg
hinten max.1/3:
FA2 = max. 1330 kg
vorne max. 2/3:
FA1 = max. 4000 kg
hinten max.1/3:
FA2 = max. 2000 kg
●
Länge
●
Breite
1
2
3
●
SM55-M51 VAS
max. 1,7 m
min. 1,2 m
vorne max. 2/3:
FA1 = max. 3667 kg
hinten max.1/3:
FA2 = max. 1833 kg
Rev.D 2013_03_de
