SolarVenti SControl Handbuch Seite 14

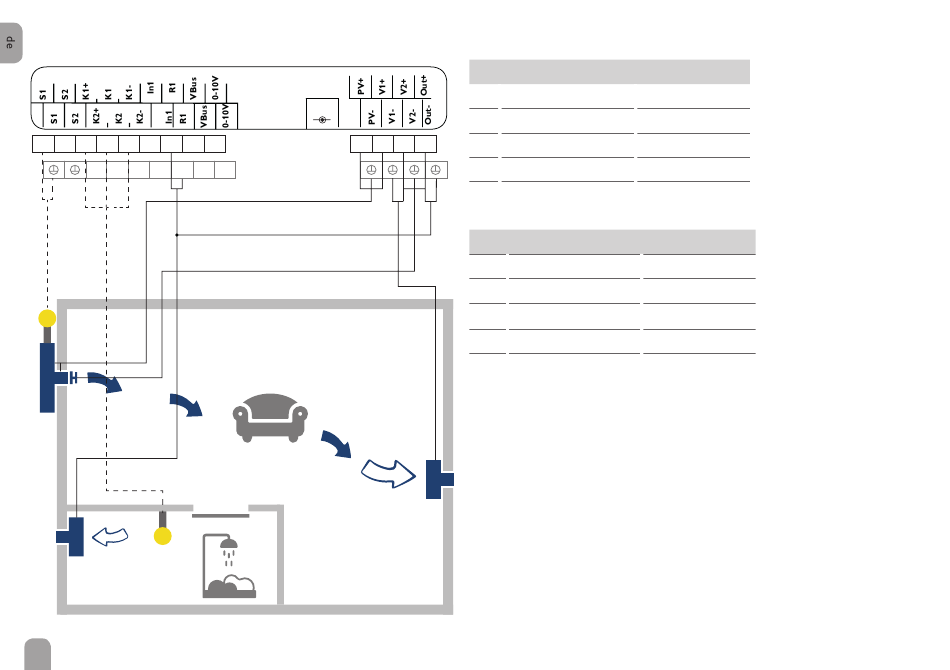

System 3: Wohnraum mit Zuluft und elektrischem Tellerventil, Abluft
über einen zweiten Ventilator, Bad feuchtegesteuert
Sensors
1 2 3 4 5 6 7 8
10 11 12 13 14 15
14
In
DC
-
+
9 17 18
16
S1 Kollektor
S2 frei
19 20
K1 Bad
K2 frei
K3 Raum
Aktoren / Versorgung
PV PV-Modul (optional*)
V1 Ventilator Zuluft
V2 Ventilator Abluft
R1 Ventilator Bad
Out elektrisches Tellerventil 20 /  + 19
Wenn die Temperatur am Kollektorsensor S1 die eingestellte Starttemperatur
(Werkseinstellung 20 °C) überschreitet, wird der Zuluftventilator (V1) eingeschal-
tet. Das Tellerventil wird geöffnet. Der Wohnraum wird belüftet, entfeuchtet und er-
wärmt. Der Abluftventilator (V2) bringt die verbrauchte Luft nach außen und sorgt
für einen stetigen Luftstrom. Wenn die eingestellte maximale Feuchte am Sensor K1
überschritten wird, schaltet der Abluftventilator im Badezimmer (R1) ein.
Wenn der Zuluftventilator ausgeschaltet ist, schließt das Tellerventil die Zuluftöffnung
luftdicht ab.
Der interne Kombisensor beschränkt die Raumtemperatur auf maximal 25° C (Zu-
luftventilator V1 schaltet ab). Mit der Timerfunktion wird eine zeitabhängige Lüftung
(Intervallbetrieb) durchgeführt.
Sensoren
1 /
2 /
3 / 4 / 5
10 / 11 / 12
intern
17 /
18 /
19 /
7 / 14 + 20 /
* Wenn DC In verwendet
wird, muss PV nicht belegt
werden.
