Quick Quide

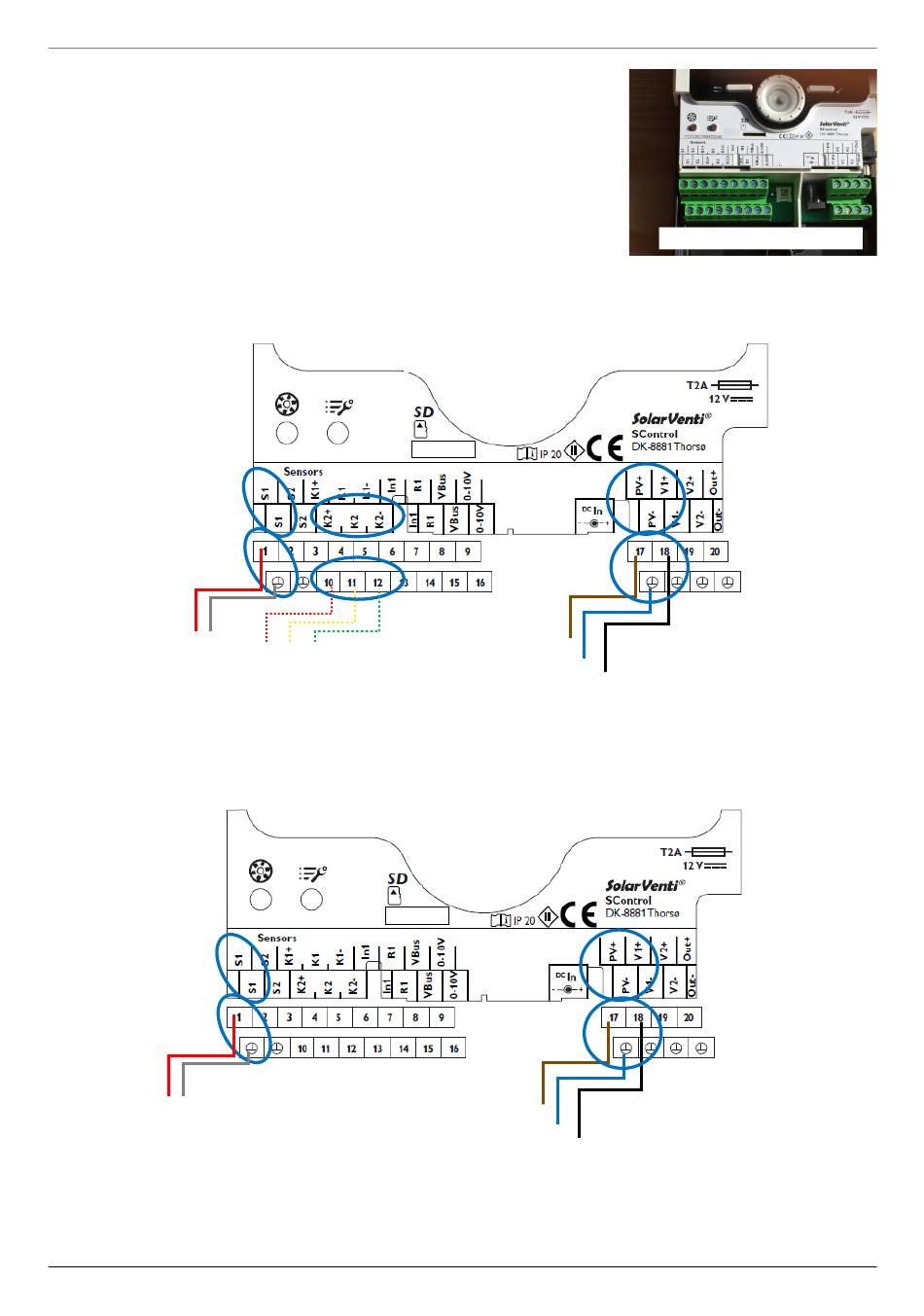

Kurzanleitung SControl:
Elektrische Verdrahtung im Anschlussblock
SControl mit 9-Ader Kabel:
Anschluss Solarmodul, Ventilator, Kollektorfühler S1 und Kombisensor K2
Kollektorsensor S1
dünne Adern rot/weiß
(Polung beliebig)
SControl mit 5-Ader Kabel:
Anschluss Solarmodul, Ventilator und Kollektorfühler S1
Kollektorsensor S1
dünne Adern rot/weiß
(Polung beliebig)
Hinweis: weitere Sensoren und Bedienung des SControl siehe „SControl Handbuch"
Vers. 08/2019
Anschlussblock am SControl
Kombisensor K2
extra dünne Adern rot/gelb/grün
Anschlussblock am SControl
SolarVenti Deutschland GmbH |
+
-
Solarmodul und Ventilator
Adern braun/blau/schwarz
+
-
Solarmodul und Ventilator
Adern braun/blau/schwarz
www.solarventi.de
Anschlussblock am SControl
Seite 1
