SolarVenti SControl Handbuch Seite 13

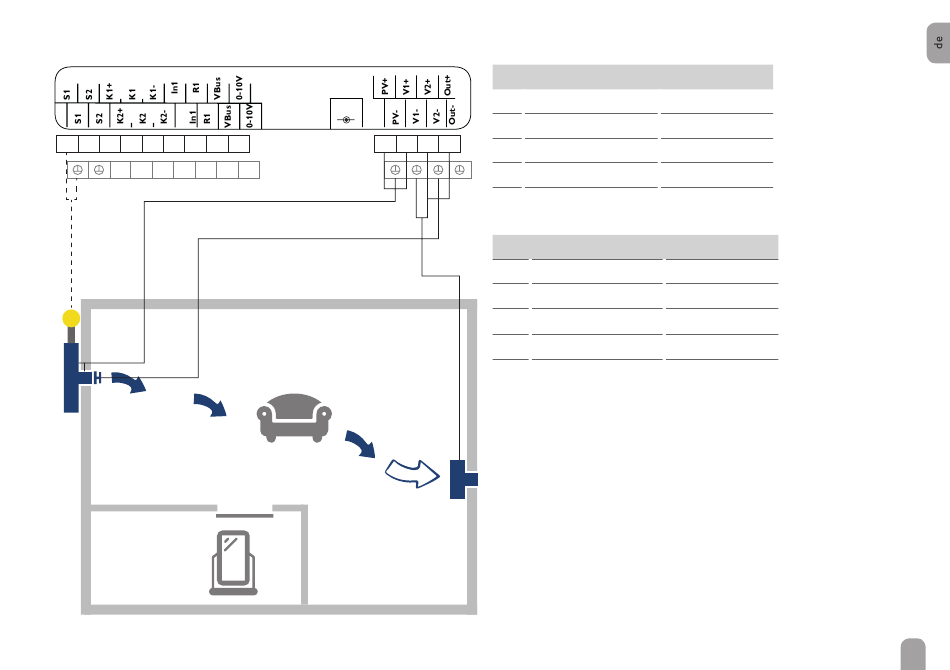

System 2: Wohnraum mit Zuluft und elektrischem Tellerventil, Abluft
über einen zweiten Ventilator
Sensors
1 2 3 4 5 6 7 8
10 11 12 13 14 15
In
DC
-
+
9 17 18
16
S1 Kollektor
S2 frei
19 20
K1 frei
K2 frei
K3 Raum
Aktoren / Versorgung
PV PV-Modul (optional*)
V1 Ventilator Zuluft
V2 Ventilator Abluft
R1 frei
Out elektrisches Tellerventil 20 /  + 19
Wenn die Temperatur am Kollektorsensor S1 die eingestellte Starttemperatur
(Werkseinstellung 20 °C) überschreitet, wird der Zuluftventilator (V1) eingeschal-
tet. Das Tellerventil wird geöffnet. Der Wohnraum wird belüftet, entfeuchtet und er-
wärmt. Der Abluftventilator (V2) bringt die verbrauchte Luft nach außen und sorgt
für einen stetigen Luftstrom. Wenn der Zuluftventilator ausgeschaltet ist, schließt das
Tellerventil die Zuluftöffnung luftdicht ab.
Der interne Kombisensor beschränkt die Raumtemperatur auf maximal 25° C
(Zuluftventilator V1 schaltet ab). Optional kann der interne Kombisensor auch zur
Überwachung der relativen Feuchte genutzt werden. Mit der Timerfunktion wird eine
zeitabhängige Lüftung (Intervallbetrieb) durchgeführt.
Sensoren
1 /
2 /
3 / 4 / 5
10 / 11 / 12
intern
* Wenn DC In verwendet
17 /
wird, muss PV nicht belegt
18 /  werden.
19 /
7 / 14
13
