SolarVenti SControl Handbuch

SolarVenti SControl Handbuch

Lüftungsregler
Vorschau ausblenden Andere Handbücher für SControl:

Werbung

SControl
ab Version 1.00
Lüftungsregler
Handbuch für den
Fachhandwerker
Montage
Anschluss
Bedienung
Systembeispiele
Funktionen
Fehlersuche
de
Vielen Dank für den Kauf dieses Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SolarVenti SControl

  • Seite 1 SControl ab Version 1.00 Lüftungsregler Handbuch für den Fachhandwerker Montage Anschluss Bedienung Systembeispiele Funktionen Fehlersuche Vielen Dank für den Kauf dieses Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Zielgruppe Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Gefahr durch elektrischen Schlag: Die erstmalige Inbetriebnahme hat durch autorisierte Fachkräfte zu erfolgen. •...
  • Seite 3: Inhaltsverzeichnis

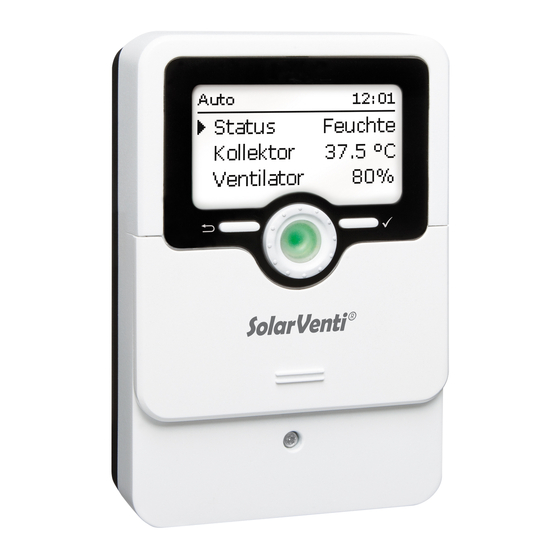

    Lüftungsregler Der SControl Lüftungsregler wurde speziell für die Ansteuerung von Ventilato- Raumtemperatur- und Feuchteüberwachung, Kühlung, Taupunktsperre und Frost- ren in Kombination mit Warmluftkollektoren entwickelt. Er verfügt über bis zu 6 schutz. Mit der umfangreichen Timerfunktion kann ein geregelter Lüftungsbetrieb verschiedene Betriebsarten und bietet Funktionen wie Kollektor-Starttemperatur, eingestellt werden.
  • Seite 4: Übersicht

    Übersicht Technische Daten Eingänge: 2 Temperatursensoren Pt1000, 2 Kombisensoren FRHd, 1 interner • 5 vorkonfigurierte Grundsysteme Kombisensor • 2 drehzahlgeregelte Ventilatorausgänge Ausgänge: 1 potenzialfreies Kleinspannungsrelais, 2 12-V-Ausgänge drehzahlgere- • 1 Relaisausgang (potenzialfreies Kleinspannungsrelais) gelt (davon 1 im Parallelbetrieb), 1 DC Out (12 V) •...
  • Seite 5: Installation

    Installation Elektrischer Anschluss Montage Elektrostatische Entladung! ACHTUNG! Elektrostatische Entladung kann zur Schädigung elektronischer ACHTUNG! Elektrostatische Entladung! Bauteile führen! Elektrostatische Entladung kann zur Schädigung elektronischer Î Vor dem Berühren des Gehäuseinneren für Entladung Bauteile führen! sorgen. Dazu ein geerdetes Bauteil (z. B. Wasserhahn, Î...
  • Seite 6: Datenkommunikation / Bus

    Hinweis Der Anschluss für das Netzteil ist an der Buchse DC In. Weiteres Zubehör siehe Seite 28. Der Anschluss für das PV-Modul ist an den Klemmen PV: 17 = PV-Modul SolarVenti ® Pluspol (braun)  = PV-Modul SolarVenti Minuspol (blau) (GND) ®...
  • Seite 7: Microsd-Karteneinschub

    MicroSD-Karteneinschub Bedienung und Funktion Der Regler verfügt über einen MicroSD-Karteneinschub. Tasten und Einstellrad Folgende Funktionen können mit einer MicroSD-Karte ausgeführt werden: • Mess- und Bilanzwerte auf einer MicroSD-Karte speichern. Nach der Übertra- gung in einen Computer können die gespeicherten Werte beispielsweise mit ei- nem Tabellenkalkulationsprogramm geöffnet und visualisiert werden.
  • Seite 8: Betriebskontroll-Led

    Betriebskontroll-LED Menüpunkte anwählen und Werte einstellen Der Regler verfügt über eine mehrfarbige Betriebskontroll-LED in der Mitte des Im Normalbetrieb des Reglers wird der Statusbildschirm angezeigt. Lightwheel ® . Folgende Zustände können damit angezeigt werden: Wenn für 2 min keine Taste gedrückt wird erlischt die Displaybeleuchtung. Um die Displaybeleuchtung zu reaktivieren, eine beliebige Taste drücken.
  • Seite 9: Parametrisierungsmodus

    Parametrisierungsmodus eingestellter Wert Wenn der Installateur-Bedienercode eingegeben wird (siehe Seite 25), wechselt Einstellkanal (noch nicht bestätigt) der Regler in den Parametrisierungsmodus. Hinweis: Im Parametrisierungsmodus wird der Regelungsvorgang gestoppt und die Meldung Regelung gestoppt – Parametrisierung aktiv angezeigt. Die LED im Lightwheel blinkt gelb.
  • Seite 10: Inbetriebnahme

    Inbetriebnahme Wenn das System betriebsbereit ist, die Spannungsversorgung des Reglers herstel- len. 1. Sprache: Der Regler durchläuft eine Initialisierungsphase, in der das Lightwheel ® rot blinkt. Î Die gewünschte Menüsprache einstellen. Bei Inbetriebnahme oder nach einem Reset des Reglers startet nach der Initialisie- rungsphase das Inbetriebnahmemenü.
  • Seite 11: Systeme Mit Grundeinstellungen

    6. Das Inbetriebnahmemenü beenden: Systeme mit Grundeinstellungen Nach der Einstellung folgt eine Sicherheitsabfrage. Der Regler ist für 5 Grundsysteme vorprogrammiert. Die grundlegenden Vorein- Wird sie bestätigt, sind die Einstellungen gespeichert. stellungen sind bereits vorgenommen. Î Um die Sicherheitsabfrage zu bestätigen, rechte Taste (✓) drücken.
  • Seite 12 System 1: Wohnraum mit Zu- und Abluft über Gebäudehülle Sensoren Sensors Kollektor 1 /  frei 2 /  frei 3 / 4 / 5 frei 10 / 11 / 12 Raum intern Aktoren / Versorgung * Wenn DC In verwendet PV-Modul (optional*) 17 /  wird, muss PV nicht belegt...
  • Seite 13 System 2: Wohnraum mit Zuluft und elektrischem Tellerventil, Abluft über einen zweiten Ventilator Sensors Sensoren Kollektor 1 /  frei 2 /  frei 3 / 4 / 5 frei 10 / 11 / 12 Raum intern Aktoren / Versorgung * Wenn DC In verwendet PV-Modul (optional*) 17 / ...
  • Seite 14 System 3: Wohnraum mit Zuluft und elektrischem Tellerventil, Abluft über einen zweiten Ventilator, Bad feuchtegesteuert Sensoren Sensors Kollektor 1 /  frei 2 /  3 / 4 / 5 frei 10 / 11 / 12 Raum intern Aktoren / Versorgung * Wenn DC In verwendet PV-Modul (optional*) 17 / ...
  • Seite 15 System 4: Keller mit Zu- und Abluft und Taupunktüberwachung Sensoren Sensors Kollektor 1 /  frei 2 /  frei 3 / 4 / 5 Außen 10 / 11 / 12 Keller intern Aktoren / Versorgung * Wenn DC In verwendet PV-Modul (optional*) 17 /  wird, muss PV nicht belegt...
  • Seite 16 System 5: Garage Sensoren Sensors Kollektor 1 /  frei 2 /  frei 3 / 4 / 5 frei 10 / 11 / 12 Garage intern Aktoren / Versorgung * Wenn DC In verwendet PV-Modul (optional*) 17 /  wird, muss PV nicht belegt Ventilator Zuluft 18 / ...
  • Seite 17: Funktionen Und Optionen

    Funktionen und Optionen Menüstruktur Temperatur Startbildschirm Starttemperatur Status TStart Kollektor Hysterese Ventilator Temperaturdifferenz … DTein Einstellungen Einstellungen DTaus Temperatur Service Raumtemperatur Timer … Kühlung Feuchte Grundeinstellungen Grundeinstellungen Sprache SD-Karte Sommer/Winter Bedienercode Datum Handbetrieb Uhrzeit Ventilator Ventilator System Reset Standard High Die zur Verfügung stehenden Menüpunkte und Einstellwerte sind variabel und abhängig von bereits gemachten Einstellungen.
  • Seite 18: Startbildschirm

    Startbildschirm Timer Timerfunktion aktiv Temperatur Temperaturfunktion aktiv Max. Raum Raummaximaltemperatur überschritten Meldungen Meldung Bedeutung / Ursache !Datum/Uhrzeit Uhrenmodul defekt Der Startbildschirm ist ein Statusmenü, das Informationen über den aktuellen Zustand !Kollektorsensor Kollektorsensor defekt Leitungsbruch, Kurzschluss des Systems enthält. Zudem werden Meldungen und Geräteinformationen aufgeführt. !Raumsensor Raumsensor defekt oder Sensor nicht vor-...
  • Seite 19: Funktionen

    Funktionen Temperatur Im Menü Temperatur können verschiedene Temperaturfunktionen aktiviert und Der Regler verfügt über Funktionen mit unterschiedlichen Prioritäten. Die Funkti- eingestellt werden. onen werden im Folgenden detailiert beschrieben und haben folgende Prioritäten: Starttemperatur Kollektormaximaltemperatur / Frostschutz = Priorität 1 Die Starttemperatur dient dazu, eine Kollektormindesttemperatur vorzugeben, Taupunktsperre = Priorität 2 die überschritten werden muss, damit der Ventilator einschaltet.
  • Seite 20: Timer

    Ventilator Timer Mit dem Parameter Ventilator kann die Drehzahl des Ventilators für die Temperatur- Im Menü Timer kann eine Tageauswahl aktiviert und eingestellt oder Intervalle für funktionen eingestellt werden. die Lüftung definiert werden. Mit dem Parameter Ausgang kann dem Timer ein Ausgang zugewiesen werden. Maximaltemperatur Mit dem Parameter Ventilator kann die Drehzahl des Ventilators für den Timer- Mit dem Parameter TMax kann eine Kollektormaximaltemperatur eingestellt wer-...
  • Seite 21 Zeitfenster hinzufügen: Mit der Option Intervall können Intervalle für ein periodisches Lüften festgelegt werden. Dazu können Um ein Zeitfenster einzustellen, folgendermaßen vor- Anfang und Ende, die Laufzeit und die Pausenzeit ein- gehen: gestellt werden. Î Neues Zeitfenster auswählen. Î Anfang und Ende für das gewünschte Zeitfens- ter einstellen.
  • Seite 22: Kühlung

    Kühlung Feuchte Im Menü Kühlung können Einstellungen zur Raumkühlung vorgenommen werden. Im Menü Feuchte können die Funktionen Relative Feuchte und Taupunktsper- re ausgewählt und eingestellt werden. Wenn die Kollektortemperatur die Raumtemperatur unterschreitet, wird der aus- gewählte Ausgang solange eingeschaltet, bis die Raumminimaltemperatur erreicht Relative Feuchte wird.
  • Seite 23: Grundeinstellung

    Dynamische Taupunktsperre Grundeinstellung Die Option Dynamik dient dazu, die Taupunktsperre einzuschränken. Dazu ermit- telt der Regler die dynamische Starttemperatur (Kollektortemperatur). Das Risiko für die Feuchtebildung und der Temperaturaufschlag können mit den Pa- rametern Risiko und TOffset eingestellt werden. (Eingabe des Installateur-Bedienercodes erforderlich) Einstellwerte / Feuchte Einstellkanal Bedeutung Einstellbereich / Auswahl...
  • Seite 24: Sd-Karte

    SD-Karte Aufzeichnung starten Î MicroSD-Karte in den Adapter einsetzen. Î Aufzeichnungsart und Aufzeichnungsintervall einstellen. Die Aufzeichnung beginnt sofort. Aufzeichnung beenden Î Menüpunkt Karte entfernen... wählen. Î Nach Anzeige Karte entnehmen die Karte aus dem Einschub entnehmen. Wenn im Menüpunkt Aufz.-art eingestellt wird, endet die Aufzeichnung bei Errei- Der Regler verfügt über einen MicroSD-Karteneinschub für handelsübliche chen der Kapazitätsgrenze.
  • Seite 25: Handbetrieb

    SD-Karte Handbetrieb Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Karte entfernen… Karte sicher entfernen Ventilator Auswahl Betriebsmodus Auto, 0 … 100 % Auto Einst. speichern Einstellungen speichern Relais Auswahl Betriebsmodus Auto, 0 %, 100 % Auto Einst.
  • Seite 26: Fehlersuche

    Fehlersuche Lightwheel ® blinkt rot. Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt. Sensordefekt. In entsprechendem Sensor-Anzeige- kanal wird anstatt einer Temperatur ein Fehlercode Der Regler ist mit einer Sicherung geschützt. Nach Abnahme des Gehäusedeckels angezeigt.
  • Seite 27 Display ist dauerhaft erloschen. Der Ventilator läuft nicht. Rechte Taste (✓ drücken. Displaybeleuchtung an? Displaybeleuchtung an? Falls nicht, rechte Taste (✓) drücken. nein Schaltet die Displaybeleuchtung ein? Kein Strom vorhanden; Sicherungen nein Regler war im Standby, prüfen / austauschen und Stromzufüh- alles in Ordnung rung überprüfen.
  • Seite 28: Zubehör

    Zubehör Sensoren Kommunikationsmodul Kombisensor für Feuchte und Temperatur FRHd Datalogger DL2 Raumtemperatursensor FRP12 Datalogger DL3...
  • Seite 29: Sensoren Und Messinstrumente

    12.1 Sensoren und Messinstrumente 12.3 Schnittstellenadapter Sensoren Schnittstellenadapter VBus / USB & VBus / LAN ® ® Für den Regler sind Hochtempertursensoren (Kollektor) und Raumtemperatur- Der VBus / USB-Adapter bildet die Schnittstelle zwischen Regler und PC. Ausge- ® sensoren erhältlich. Besondere Varianten wie Anlegesensoren können auf Anfrage stattet mit einem Standard-Mini-USB-Port ermöglicht er die schnelle Übertragung, geliefert werden.
  • Seite 30: Index

    Index Automatikbetrieb ........................ 19 Lightwheel ® ..........................8 Bedienercode ........................25 Meldungen ..........................18 Betriebsart ..........................19 Menüstruktur ........................17 Betriebskontroll-LED ......................8 MicroSD-Karte ........................7 Betriebsmodus, Relais ......................25 Mikrotasten ..........................7 Montage ........................... 5 Datenkommunikation ......................6 Parametrisierungsmodus ..................... 9 Elektrischer Anschluss......................
  • Seite 32 SolarVenti A/S Ihr Fachhändler: Fabriksvej 8 DK - 8881 Thorsø Tlf. +45 8696 6700 www.solarventi.dk © Sämtliche Inhalte dieses Dokuments sind urheberrechtlich geschützt.
