SolarVenti SControl Handbuch Seite 12

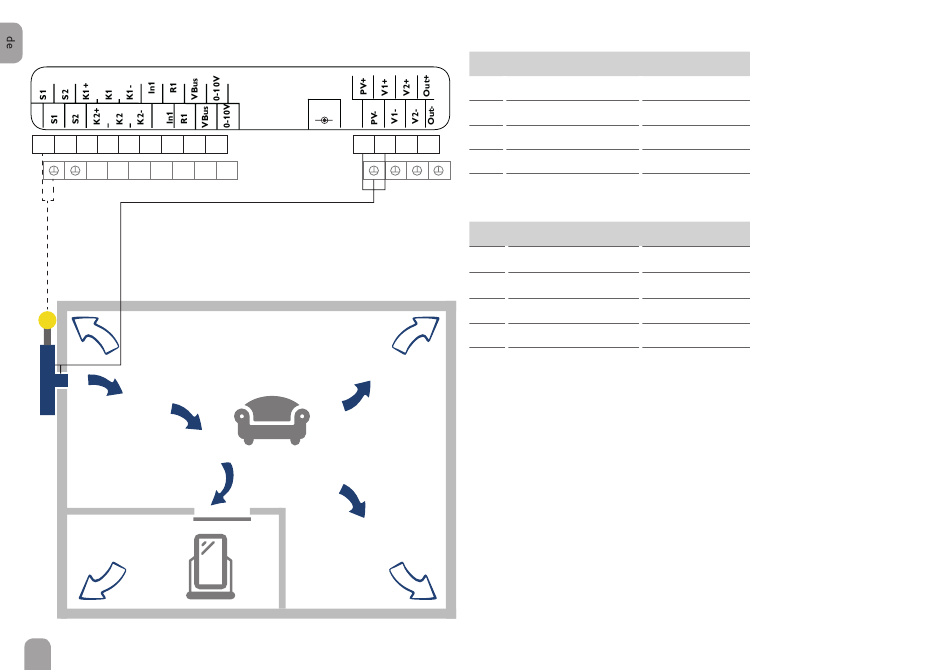

System 1: Wohnraum mit Zu- und Abluft über Gebäudehülle
Sensors
1 2 3 4 5 6 7 8
10 11 12 13 14 15
12
DC In
- +
9 17 18
16
S1 Kollektor
S2 frei
K1 frei
19 20
K2 frei
K3 Raum
Aktoren / Versorgung
PV PV-Modul (optional*)
V1 Ventilator Zuluft
V2 frei
R1 frei
Out frei
Wenn die Temperatur am Kollektorsensor S1 die eingestellte Starttemperatur
(Werkseinstellung 20 °C) überschreitet, wird der Zuluftventilator (V1) eingeschaltet.
Der Wohnraum wird belüftet, entfeuchtet und erwärmt.
Die verbrauchte Abluft entweicht über Undichtigkeiten in der Gebäudehülle oder
über spezielle Lüftungsvorrichtungen, beispielsweise im Fensterrahmen integrierte
Luftschlitze.
Der interne Kombisensor beschränkt die Raumtemperatur auf maximal 25° C (Zu-
luftventilator V1 schaltet ab). Optional kann der interne Kombisensor auch zur Über-
wachung der relativen Feuchte genutzt werden. Mit der Timerfunktion kann eine
zeitabhängige Lüftung eingestellt werden.
Sensoren
1 /
2 /
3 / 4 / 5
10 / 11 / 12
intern
17 /
18 /
19 /
7 / 14
20 /
* Wenn DC In verwendet
wird, muss PV nicht belegt
werden.
