Komfortregler
Lüftungsregler
Handbuch für den
Fachhandwerker
Montage
Anschluss
Bedienung
Systembeispiele
Funktionen
Fehlersuche
de
Vielen Dank für den Kauf dieses Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SolarVenti 2020
Inhaltszusammenfassung für SolarVenti 2020
- Seite 1 Komfortregler Lüftungsregler Handbuch für den Fachhandwerker Montage Anschluss Bedienung Systembeispiele Funktionen Fehlersuche Vielen Dank für den Kauf dieses Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Zielgruppe Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Gefahr durch elektrischen Schlag: Die erstmalige Inbetriebnahme hat durch autorisierte Fachkräfte zu erfolgen. •... -
Seite 3: Inhaltsverzeichnis
Lüftungsregler Der Komfortregler wurde speziell für die Ansteuerung von Ventilatoren in Kombi- nation mit Warmluftkollektoren entwickelt. Über 2 Ausgänge zur Erwärmung bzw. Kühlung können jeweils bis zu 2 Ventilatoren parallel angeschlossen werden. Zudem kann zur Erwärmung 1 Tellerventil angesteuert werden. Inhalt Übersicht .......................4 Installation .....................5... -
Seite 4: Übersicht
Übersicht Technische Daten Eingänge: • 2 drehzahlgeregelte Ventilatorausgänge Ausgänge: 2 12-V-Ausgänge drehzahlgeregelt, 1 DC Out (12 V) • 1 Ausgang für ein Tellerventil Schaltleistung: • 1 interner Temperatursensor 1 (1) A 12 V ⎓ (Ventilator) • Einstellbare Ventilatordrehzahl und Raumtemperatur 1 (1) A 12 V ⎓... -
Seite 5: Installation
Installation Montage ACHTUNG! Elektrostatische Entladung! Elektrostatische Entladung kann zur Schädigung elektronischer Bauteile führen! Î Vor dem Berühren des Gehäuseinneren für Entladung sorgen. Dazu ein geerdetes Bauteil (z. B. Wasserhahn, Heizkörper o. ä.) berühren. Hinweis: Starke elektromagnetische Felder können die Funktion des Gerätes be- einträchtigen. - Seite 6 Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:...
-
Seite 7: Elektrischer Anschluss
Elektrischer Anschluss Elektrostatische Entladung! Anschluss PV-Modul: ACHTUNG! + In 1 Elektrostatische Entladung kann zur Schädigung elektronischer 1 = PV-Modul SolarVenti Pluspol (braun) ® Bauteile führen! 2 = PV-Modul SolarVenti Minuspol (blau) ® Î Vor dem Berühren des Gehäuseinneren für Entladung... -
Seite 8: Bedienung Und Funktion

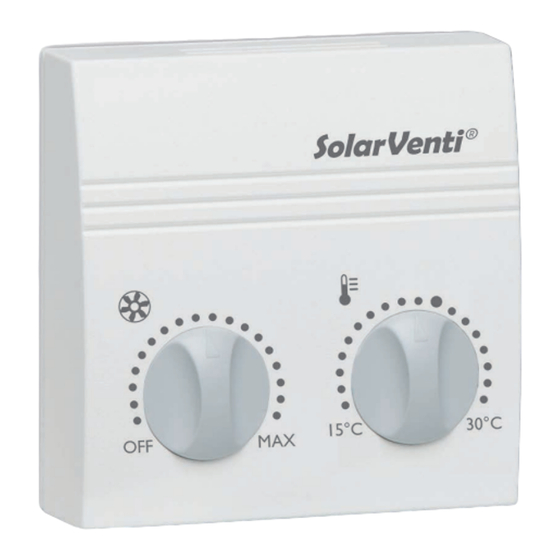

Bedienung und Funktion Einstellungen Funktion Mit dem Regler lassen sich je Ausgang 2 Ventilatoren drehzahlgeregelt ansteuern. Raumthermostat Durch den Einsatz der Ventilatoren kann ein Raum geheizt oder gekühlt werden. Einstellbereich: 15 … 30 °C Zusätzlich kann ein Tellerventil angesteuert werden. 15°C 30°C Einstellräder... -
Seite 9: Anwendungsmöglichkeiten
Anwendungsmöglichkeiten Der Regler bietet die folgenden 4 Anwendungsmöglichkeiten. Belüftung / Entfeuchtung / Erwärmung Belüftung / Entfeuchtung / Erwärmung (siehe Seite 10) mit Kühlfunktion (siehe Seite 11) Belüftung / Entfeuchtung / Erwärmung Kellerbelüftung mit Absaugset mit zwei Ventilatoren im Parallelbetrieb (siehe Seite 12) und einem Tellerventil (siehe Seite 13) - Seite 10 System 1: Belüftung / Entfeuchtung / Erwärmung Aktoren / Versorgung + In 1 PV-Modul Pluspol PV-Modul / Ventilator V1 Minuspol + Heat 3 Ventilator V1 Pluspol • 4 • 5 frei • 6 frei • 7 frei frei Der Regler steuert den Ventilator V1 an. Das Gebäude wird belüftet, entfeuchtet und erwärmt.
- Seite 11 System 2: Belüftung / Entfeuchtung / Erwärmung mit Kühlfunktion Aktoren / Versorgung + In 1 PV-Modul Pluspol PV-Modul / Ventilator V1 / Ventilator V2 Minuspol + Heat 3 Ventilator V1 Pluspol + Cool 4 • 5 Ventilator V2 Pluspol • 6 frei •...
- Seite 12 System 3: Kellerbelüftung mit Absaugset Aktoren / Versorgung + In 1 PV-Modul Pluspol + Heat 3 PV-Modul / Ventilator V1 / Ventilator V2 Minuspol • 4 Ventilator V1 / Ventilator V2 Pluspol • 5 frei • 6 • 7 frei frei frei Der Regler steuert den Ventilator V1 an.
- Seite 13 System 4: Belüftung / Entfeuchtung / Erwärmung mit zwei Ventilatoren im Parallelbetrieb und einem Tellerventil Aktoren / Versorgung + In 1 PV-Modul Pluspol + Heat 3 PV-Modul / Ventilator V1 / Ventilator V2 Minuspol + Cool 4 Ventilator V1 / Ventilator V2 Pluspol c Valve 5 frei + Valve 7...
-
Seite 14: Fehlersuche
Fehlersuche Der Ventilator läuft nicht. Genügend Sonnenlicht an der Solarzelle vorhanden? nein Prüfen, sobald aus- reichend Einstrahlung vorhanden ist, ggf. Ver- schattung beseitigen. Steht das Einstellrad für die Drehzahl auf OFF? nein Die Drehzahl erhöhen, sodass das Einstellrad nicht auf der Position OFF steht. -
Seite 15: Index
Index Elektrischer Anschluss......................7 Fehlersuche........................... 14 Montage ........................... 5 Systeme mit Grundeinstellungen ..................9... - Seite 16 SolarVenti A/S Ihr Fachhändler: Fabriksvej 8 DK - 8881 Thorsø Tlf. +45 8696 6700 www.solarventi.dk © Sämtliche Inhalte dieses Dokuments sind urheberrechtlich geschützt.
